Кабель LANMASTER SFTP, 4 пары, кат. 5E, 100Mhz, PVC, 305 м

Кабель LANMASTER SFTP, 4 пары, кат. 5E, 100Mhz, PVC, 305 м

Артикул: LAN-5ESFTP-xx

Кабель LANMASTER SFTP, 4 пары, кат. 5E, 100Mhz, PVC, 305 м

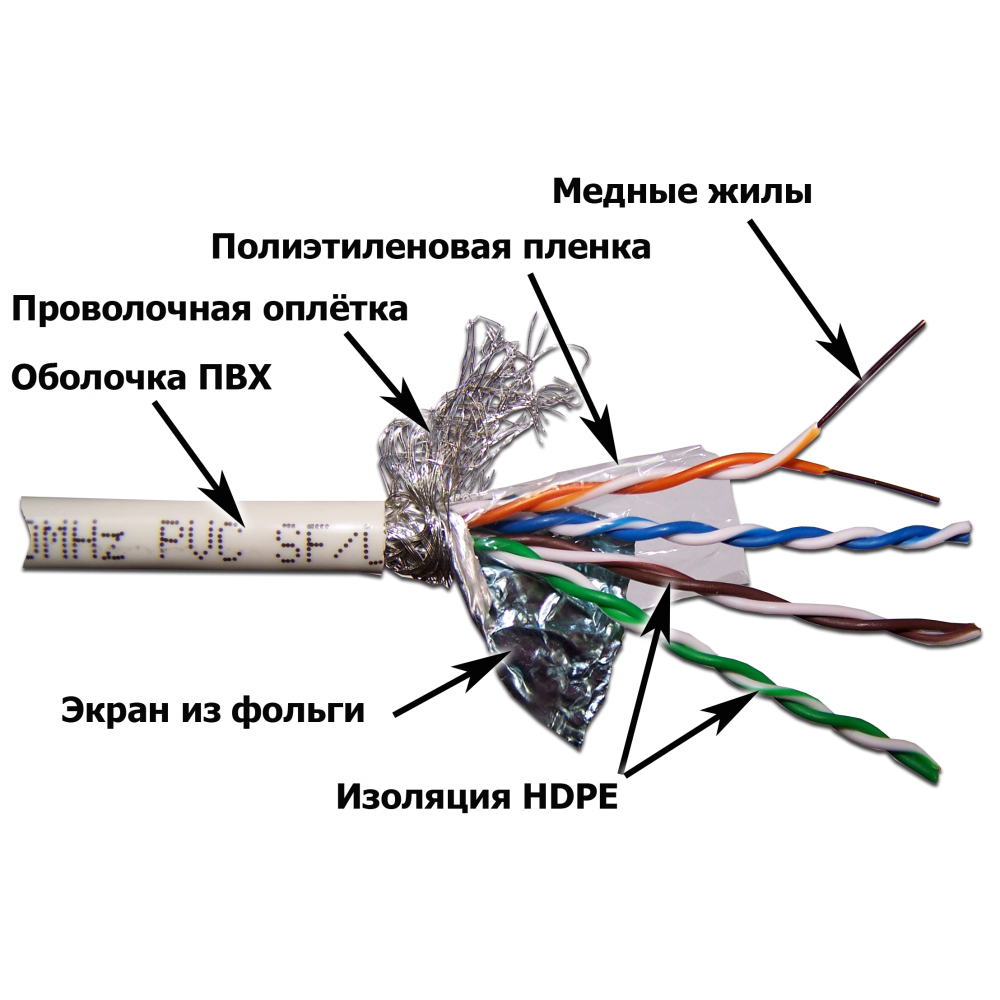

Кабель состоит из 4-х пар одножильных медных проводников.
Диаметр проводника 24AWG.
Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.
4 витых пары обернуты полиэтиленовой пленкой и заключены в общий экран из фольги, затем в проволочную оплетку. Верхним слоем является оболочка из ПВХ (PVC).

Характеристики кабеля:

Характеристика Значение
Тип проводника Solid (сплошной)
Диаметр проводника 24 AWG
Тип изоляции HDPE (полиэтилен высокой плотности)
Тип оболочки ПВХ (полихлорвинилхлорид)
Цвет оболочки Белый
Диаметр кабеля 6,5 мм
Волновое сопротивление 100 ± 15 Ом
Максимальная взаимная ёмкость (Mutual Capacitance) 17.1 нФ/1000Фт
Максимальное сопротивление постоянному току
(DC Resistance)
28.6 Ом/1000Фт
Максимальное рассогласование cопротивления
пары постоянному току
(DC Resistance Unbalance of a pair)
5%
Максимальное рассогласование ёмкости пара-земля
(Capacitance Unbalance pair to Ground)
330 пФ/100м
Рассогласование задержки распространения сигнала
(Propagation Delay Skew)
35 нС/100м
Номинальная скорость распространения сигнала
(Nomal velocity propagation)
71%
Разность между перекрёстными наводками и затуханием
(Attenuation to crosstalk ratio)
при 100 МГц мин. 11.9 дБ станд. 15.9 дБ
Сертификация лабораториями 3P и ETL
Соответствует стандартам TIA/EIA 568-C.2 cat. 5E
Количество метров на катушке 305 м
Цветовая кодировка Пара 1 "голубой/бело-голубой";
Пара 2 "оранжевый/бело-оранжевый";
Пара 3 "зеленый/бело-зеленый";
Пара 4 "коричневый/бело-коричневый".

Передаточные характеристики кабеля:

Частота
(МГц)
Attenuation
(дБ)
NEXT
(дБ)
ACR
(дБ)
PS.NEXT
(дБ)
PS.ACR
(дБ)
ELFEXT
(дБ)
PS.ELFEXT
(дБ)
Return Loss
(дБ)
1 2.0 65.3 63.3 62.3 60.3 63.8 60.8 20.0
4 4.1 56.3 52.2 53.3 49.2 51.7 48.7 23.0
8 5.8 51.8 46.0 48.8 43.0 45.7 42.7 24.5
10 6.5 50.3 43.8 47.3 40.8 43.8 40.8 25
16 8.2 47.3 39.1 44.3 36.1 39.7 36.7 25.0
20 9.3 45.8 36.5 42.8 33.5 37.8 34.8 25.0
25 10.4 44.3 33.9 41.3 30.9 35.8 32.8 24.3
31.25 11.7 42.9 31.2 39.9 28.2 33.9 30.9 23.6
62.5 17.0 38.4 21.4 35.4 18.4 27.8 24.8 21.5
100 22.0 35.3 13.3 32.3 10.3 23.8 20.8 20.1
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партеров и дистрибьюторов LANMASTER.

Информация для заказа (1)

Код товара Наименование
LAN-5ESFTP-WH Кабель LANMASTER SFTP, 4 пары, кат. 5E, 100Mhz, PVC, белый, 305 м Добавить в список
