Кабель FTTH с тросом

Кабель FTTH с тросом

Кабель FTTH с тросом

Артикул: LAN-OFC-FUFx-yy-HF

Кабель FTTH с тросом

Применяется в качестве распределительного кабеля для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а также для прокладки внутри зданий, в кабельных каналах, трубах, для наружной прокладки по внешним фасадам зданий.

Кабель содержит свободно уложенные оптические волокна. В качестве силовых элементов используются стеклопластиковые прутки. В качестве подвесного элемента используется стальная проволока. Волокна, силовые элементы и подвесной элемент находятся в общей оболочке. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением.

Цвет оболочки кабеля – черный.

Максимально возможное количество оптических волокон в кабеле – 8.

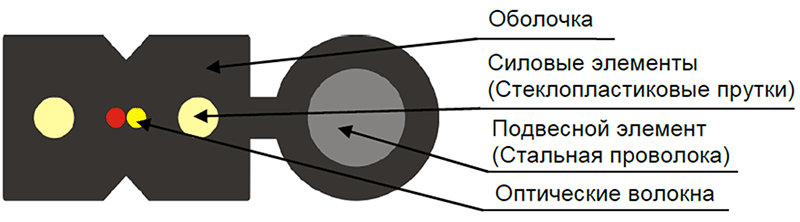

Конструкция кабеля


Цветовая идентификация оптических волокон:

Волокна 1-8
1 Синий
2 Оранжевый
3 Зеленый
4

Коричневый

5 Серый
6 Белый
7

Красный

8

Черный

Массогабаритные характеристики

Кол-во ОВ в кабеле

До 4

До 8

Габаритные размеры кабеля, мм

2,0 х 5,2

2,1 х 5,6

Вес кабеля, кг/км

19,6

21,0

Радиус изгиба, мм

20

21

Параметры эксплуатации

Рабочая температура

 -50°С…+70°С

Температура монтажа

-10°С…+50°С

Температура транспортировки и хранения

-50°С…+50°С

Минимальный радиус изгиба

не менее 10 диаметров кабеля

Срок службы

25 лет

Технические параметры кабеля

Оптический кабель стоек к указанным ниже воздействиям

Вид воздействия

Нормируемое значение

Критерии оценки

Монтажное растягивающее усилие
(ГОСТ Р МЭК 794-1-93 метод Е1)

730 Н

Δα* ≤ 0,05 дБ отсутствие повреждений

Раздавливающее усилие
(ГОСТ Р МЭК 794-1-9З метод Е3)

200 Н/см
100 Н/см
(для микромодульной конструкции)

Динамические изгибы
(ГОСТ Р МЭК 794-1-93 метод Е6)

20 циклов на угол ±90°

Осевые закручивания
(ГОСТ Р МЭК 794-1-93 метод Е7)

10 циклов на угол ± 360° на длине 4 м

Удар (ГОСТ Р МЭК 794-1-93 метод Е4)

Энергия удара 1 Дж

Климатические воздействия*
(ГОСТ Р МЭК 794-1-93 метод F1)

диапазон температур
от - 50 °С до +70 °С;

2 цикла
время цикла ≥ 16 часов

Δα ≤ 0,05 дБ/км

* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.

Применяемые оптические волокна

SU

Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)

S2

Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)

S5

Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T  G.655)

S7

Одномодовое с низкими потерями затухания на изгибе (рекомендация  ITU-T  G.657)

M1

Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)

M2

Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования  IEC 60793-2-10 тип A1a.1)

M3

Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования  IEC 60793-2-10 тип A1a.2)

M4

Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования  IEC 60793-2-10 тип A1a.3)

Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партеров и дистрибьюторов LANMASTER.

Информация для заказа (2)

Код товара Наименование
LAN-OFC-FUF2-SU-HF-T ВО кабель универсальный FTTH Drop с тросом, плоский, FRP, нг(А)-HF, 2 волокна, OS2 Ultra, черный Добавить в список
LAN-OFC-FUF4-SU-HF-T ВО кабель универсальный FTTH Drop с тросом, плоский, FRP, нг(А)-HF, 4 волокна, OS2 Ultra, черный Добавить в список
