Назначение:
Применяется в качестве распределительного кабеля для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а также для прокладки внутри зданий, в кабельных каналах, трубах, для наружной прокладки по внешним фасадам зданий.

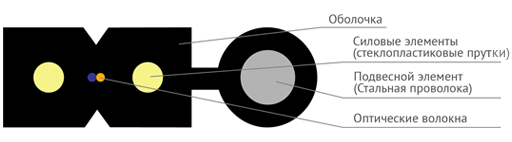

Конструкция:
Кабель содержит свободно уложенные оптические волокна. В качестве силовых элементов используются стеклопластиковые прутки. В качестве подвесного элемента используется стальная проволока. Волокна, силовые элементы и подвесной элемент находятся в общей оболочке. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением, черного цвета, стойкой к ультрафиолетовому излучению.
Кабель подразделяется на 2 типа (№1 - LAN-OFC-FUFTx-yy-HF; № 2 - LAN-OFC-FUFTx-yy-LS)
Цветовая идентификация оптических волокон:
| № |
Волокна 1-4 |
| 1 |
Синий |
| 2 |
Оранжевый |
| 3 |
Зеленый |
| 4 |
Коричневый |
Массогабаритные характеристики:
| Кол-во ОВ в кабеле |
Диаметр кабеля, (±0.2）мм |
Вес кабеля, （±2） кг/км |
| LAN-OFC-FUFTx-yy-LS |
LAN-OFC-FUFTx-yy-HF |
LAN-OFC-FUFTx-yy-LS |
LAN-OFC-FUFTx-yy-HF |
| 1 |
5,2 x 2,1 |
5,2 x 2,0 |
19 |
19,6 |
| 2 |
| 4 |
Параметры эксплуатации:
| Тип кабеля: |
LAN-OFC-FUFTx-yy-LS |
LAN-OFC-FUFTx-yy-HF |
| Рабочая температура |
-40°С…+60°С |
-40°С…+60°С |
| Температура монтажа |
-10°С…+50°С |
-10°С…+50°С |
| Температура транспортировки и хранения |
-40°С…+50°С |
-50°С…+50°С |
| Минимальный радиус изгиба |
10 диаметров кабеля (статический), 20 диаметров кабеля (динамический) |
не менее 10 диаметров кабеля |
| Срок службы |
25 лет |
25 лет |
Технические параметры кабеля LAN-OFC-FUFTx-yy-LS
| № |
Параметр |
Значение |
| 1 |
Допустимое растягивающее усилие |
Кратковременное |
600 H |
| Длительное |
300 Н |
| 2 |
Допустимое раздавливающее усилие |
Кратковременное |
2200 (Н/10см) |
| Длительное |
1000 (Н/10см) |
Технические параметры кабеля LAN-OFC-FUFTx-yy-HF
Оптический кабель стоек к указанным ниже воздействиям
| Вид воздействия |
Нормируемое значение |
Критерии оценки |
| Растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) |
730 Н |
Δα* ≤ 0,05 дБ отсутствие повреждений |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-9З метод Е3) |
250 Н/см |
| Динамические изгибы (ГОСТ Р МЭК 794-1-93 метод Е6) |
20 циклов на угол ±90° |
| Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7) |
- 10 циклов
- на угол ± 360° на длине 4 м
|
| Удар (ГОСТ Р МЭК 794-1-93 метод Е4) |
Энергия удара 1 Дж |
| Климатические воздействия** (ГОСТ Р МЭК 794-1-93 метод F1) |
- диапазон температур от минус 40 до 60°С
- 2 цикла
- время цикла ≥ 16 часов
|
Δα ≤ 0,05 дБ/км |
* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.
Применяемые оптические волокна
| S2 |
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
| Номер по каталогу |
Описание |
| LAN-OFC-FUFTx-yy-zz |
ВО кабель универсальный FTTH Drop с подвесным элементом, плоский, FRP, нг(А)-HF/ LSZH IEC 60332-3-24, х волокон, SM OS2/G657/OM1/OM2/OM3/OM4,черный |
x - количество волокон
yy – тип волокна (S2, S7, M1, M2, M3, M4)
zz - код материала оболочки (HF - нг(A)-HF; LS - LSZH IEC 60332-3-24 ) |
