Назначение:
Абонентский кабель для сетей FTTH, характеризуется небольшими размерами, высокой гибкостью. Применяется в качестве распределительного кабеля для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а также для прокладки внутри зданий, в кабельных каналах, трубах, для наружной прокладки по внешним фасадам зданий.

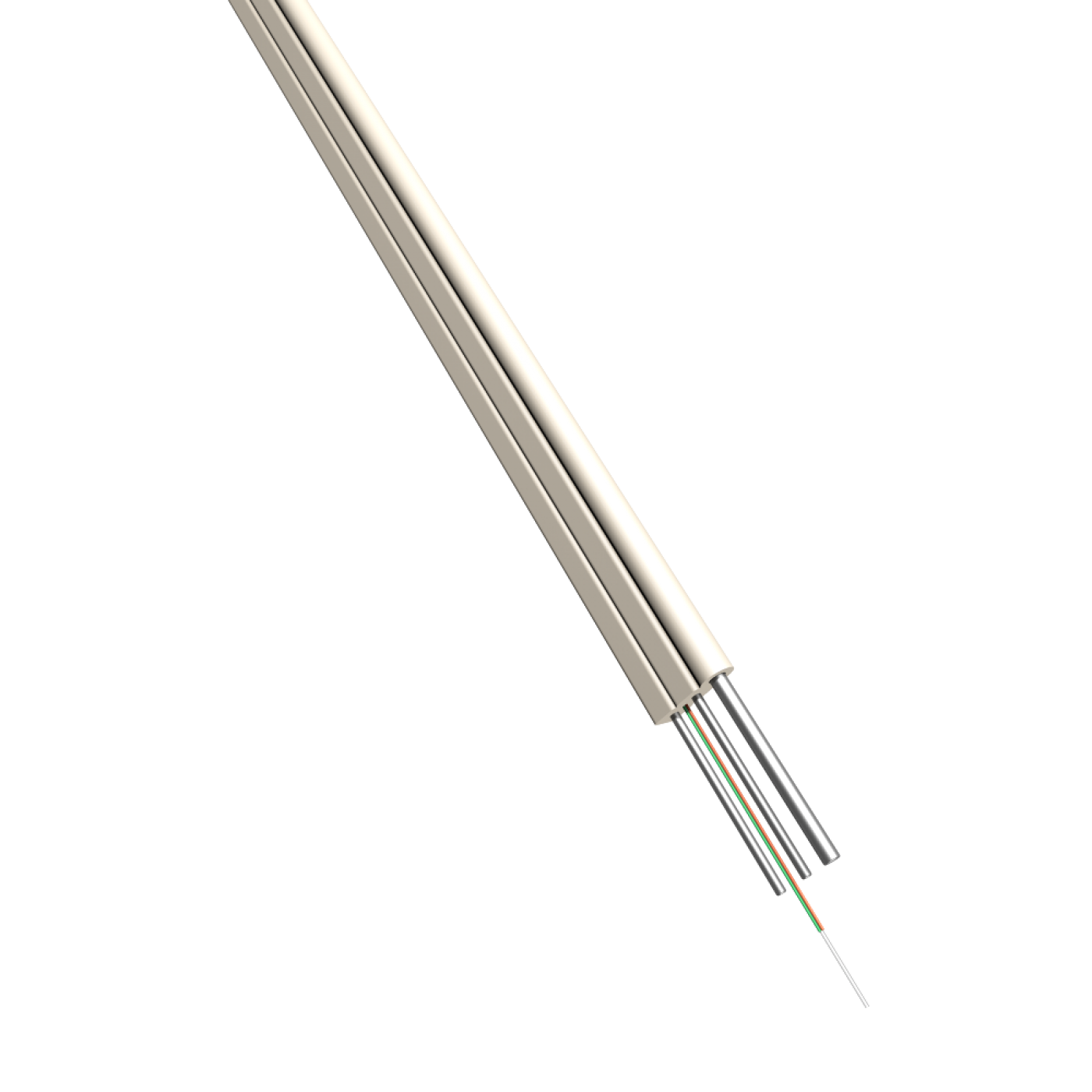

Кабель содержит несколько оптических волокон. Волокна и силовые элементы находятся в оболочке. Два силовых элемента из стальных проволок обеспечивают защиту от механических воздействий. Трос из стальной проволоки для подвеса объединен с кабелем в общую конструкцию в форме "восьмерки". Оболочка кабеля изготавливается из полимерного материала, не распространяющего горение, с пониженным дымо- и газовыделением.
Максимально возможное количество оптических волокон в кабеле - 8.
Массогабаритные характеристики:
| Кол-во ОВ в кабеле |
До 4 |
До 8 |
| Габаритные размеры кабеля, мм |
2,1х5,3 |
2,1х5,7 |
| Вес кабеля, кг/км |
23,7 |
25,1 |
Параметры оптического волокна:
| Тип ОВ |
|
G652D |
| Коэффициент затухания, дБ/км, не более |
на длине волны 1310нм |
0,35 |
| на длине волны 1550нм |
0,22 |
Параметры эксплуатации:
| Рабочая температура |
-50°С…+70°С |
| Температура монтажа |
-10°С…+50°С |
| Минимальный радиус изгиба |
не менее 10 диаметров кабеля |
Технические параметры кабеля:
Оптический кабель стоек к указанным ниже воздействиям
| Вид воздействия |
Нормируемое значение |
Критерии оценки |
| Растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) |
1 кН |
Δα* ≤ 0,05 дБ отсутствие повреждений |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-9З метод Е3) |
250 Н/см |
Таблица допустимых пролетов оптического кабеля марки TWT-OFC-FUSx-yy-LS-T
| Стойкость к растяжению |
Климатическая зона по гололеду и ветру |
| 1 |
2 |
3 |
4 |
5 |
6 |
| 1 кН |
100 |
60 |
40 |
30 |
20 |
15 |
Примечание:
Предельные пролеты приведены для стрел провеса 2%.
Приведенные расстояния приведены для справки, являются приближенными и требуют точного расчета в соответствии с конкретным проектом, а также соблюдения правил монтажа и эксплуатации кабеля.
| Номер по каталогу |
Описание |
| TWT-OFC-FUSx-yy-LS-T |
ВО кабель универсальный FTTH Drop с тросом, плоский, steel wire, нг(А)-LS, х волокон, OS2 Ultra/OM1/OM2/OM3/OM4, белый |
S – силовые элементы (стальные проволоки )
x - количество волокон
yy – тип волокна (SU, S5, S7, M1, M2, M3, M4)
Т- выносной силовой элемент (стальной трос)
LS - нг(А)-LS оболочка из полимерного материала, не распространяющего горение при групповой прокладке, с пониженным дымо- и газовыделением
Применяемые оптические волокна:
| SU |
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 |
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 |
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
Товар в ограниченном количестве, доступны остатки на складе. |
