Назначение:
Применяется в качестве распределительного кабеля малого диаметра (от 3,5 до 6 мм) для прокладки внутри зданий. Оболочка кабеля NBR (бутадиен-нитрильный каучук) обеспечивает возможность использования в агрессивных средах (воздействие масла, кислоты, бензина и пр.).
Конструкция:

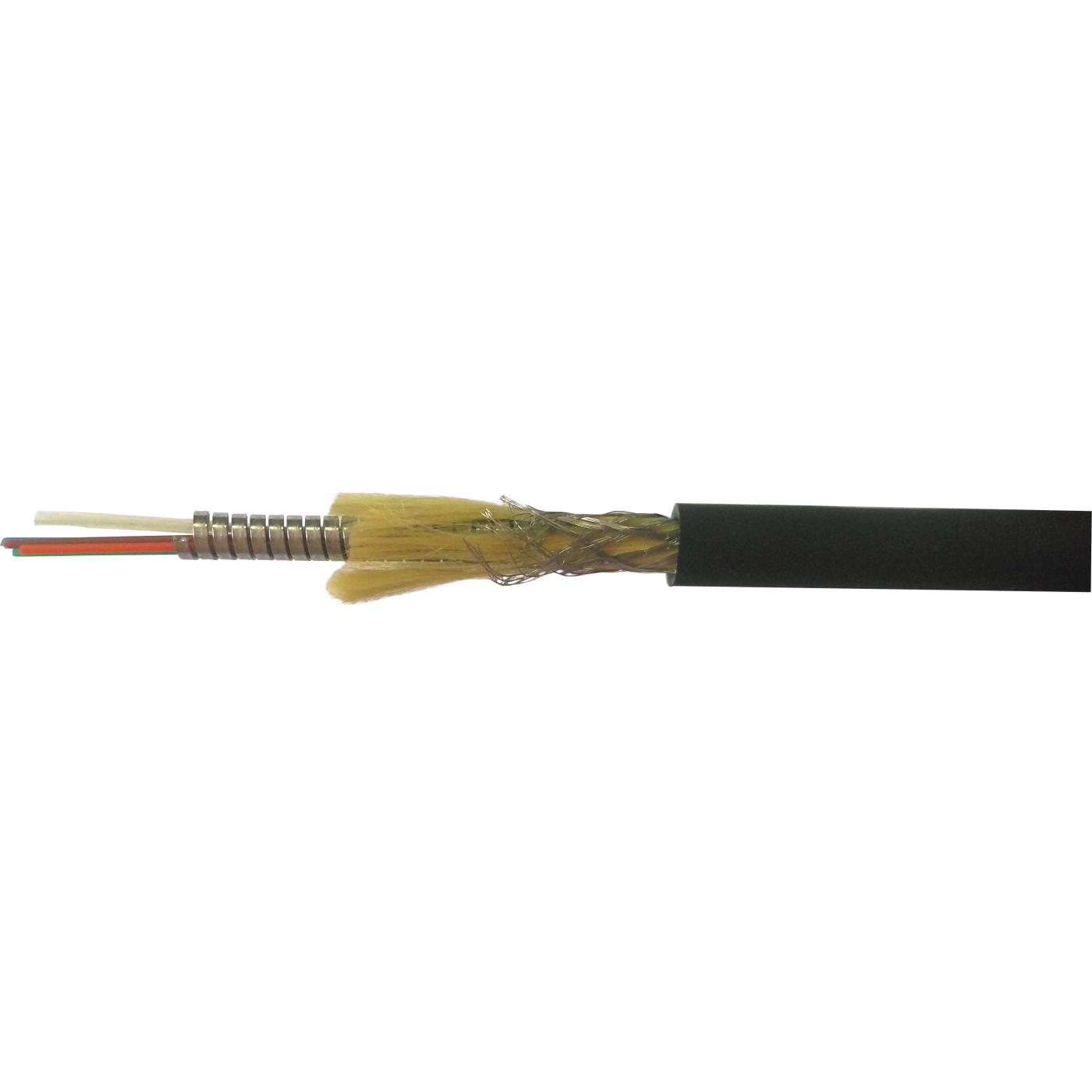

Кабель содержит пучок оптических волокон в буферном покрытии 600мкм, на который наложена спиральная стальная броня и слой упрочняющих элементов в виде арамидных нитей и металлической оплетки. Оболочка кабеля черного цвета изготавливается из бутадиен-нитрильного каучука (NBR), который обеспечивает высокую эластичность, прочность и стойкость к тепловому старению.
Максимально возможное количество оптических волокон в кабеле – 12.
Цветовая идентификация оптических волокон в буферном покрытии:
| № |
Волокна 1-12 |
| 1 |
Синий |
| 2 |
Оранжевый |
| 3 |
Зеленый |
| 4 |
Коричневый |
| 5 |
Серый |
| 6 |
Белый |
| 7 |
Красный |
| 8 |
Черный |
| 9 |
Желтый |
| 10 |
Фиолетовый |
| 11 |
Розовый |
| 12 |
Аква |
Массогабаритные характеристики:
| Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Размеры стальной брони, мм |
| 2 |
3,5 ± 0,2 |
56,5 |
1,3 х 1,8 ± 0,1 |
| 4 |
5,0 ± 0,2 |
82 |
2,2 х 2,8 ± 0,1 |
| 8 |
5,4 ± 0,2 |
90 |
2,6 х 3,2 ± 0,1 |
| 12 |
6,0 ± 0,2 |
98 |
3,0 х 3,8 ± 0,1 |
Параметры эксплуатации:
| Рабочая температура |
-20～+70 °С |
| Температура монтажа |
-20～+60 °С |
| Температура транспортировки и хранения |
-20～+70 °С |
| Минимальный радиус изгиба |
динамический |
статический |
| 20 диаметров кабеля |
10 диаметров кабеля |
| Срок службы |
25 лет |
Технические параметры кабеля:
| № |
Параметр |
Значение |
| 1 |
Допустимое растягивающее усилие |
Кратковременное воздействие |
1000 Н |
| Длительное воздействие |
600 Н |
| 2 |
Допустимое раздавливающее усилие |
Кратковременное воздействие |
3000 (Н/100мм) |
| Длительное воздействие |
2000 (Н/100мм) |
| Номер по каталогу |
Описание |
| LAN-OFC-SInn-yy-NBR |
ВО кабель со спиральной стальной броней, NBR, внутренний, nn волокон, SM, OS2/OM1/OM2/OM3/OM4, черный |
nn - кол-во волокон
yy - код типа волокна (SU,S2, S5, S7, M1, M2, M3, M4)
Применяемые оптические волокна:
| Обозначение |
Описание |
| SU |
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 |
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 |
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
|
