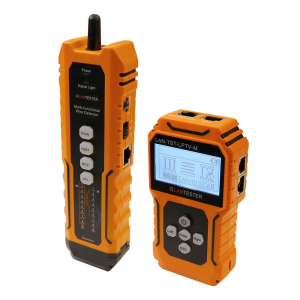

Тестер LAN-TST-LPTV-M это компактный многофункциональный прибор для работы с телефонными линиями, компьютерными сетями, линиями связи и прочими проводными цепями.
Удобен в эксплуатации, позволяет осуществлять поиск любых типов проводников, проверять кабельные линии на ошибки разводки, обрывы и неисправности.
Возможности прибора: - Проверки целостности и определение длины витой пары емкостным методом
- Поиск и идентификация линии, проверка ее состояния, трассировка, идентификация замкнутой пары
- Детальное исследование витой пары: замкнутые, перевернутые, пересеченные и расщепленные пары, обратное подключение
- Обнаружение проводников с помощью генератора и бесконтактного радиоприемника (гнезда SCAN)
- Определение типа питания PoE (Endspan или Midspan);
- Проверка оборудования на соответствие стандартам POE IEEE802.3af/at
- Измерение напряжения питания по сети, определение полярности напряжения.
- Бесконтактный детектор напряжения. Функция NCV в приемнике.
- Детектор неисправности оптического волокна. Функция VFL в приемнике.
Технические характеристики передатчика (головного устройства) | Дисплей | Жидкокристаллический, монохромный с подсветкой | | Размер дисплея | 53 х 28 мм | | Максимальная дистанция обнаружения (SCAN) | 600 м | | Типы обнаруживаемых кабелей | Сетевой кабель STP/UTP (CAT5E, CAT6), телефонный кабель, электрический кабель | | Диапазон измерения длины кабеля | 3 - 200м | | Тестируемые кабели | Витая пара: UTP, STP, кат. 5е, 6 | | Интерфейсы | RJ45 Flash/PoE/Length
RJ45 SCAN
RJ45 QC/CONT
RJ11 | | Тип батареи | 3,7В Li-ion 1400мАч | | Погрешность измерений | 5% | | Материал корпуса | Пластик | | Рабочий диапазон температур/влажности | -10ºC ~ +40ºC | | Размеры | 125 х 70 х 32 мм |

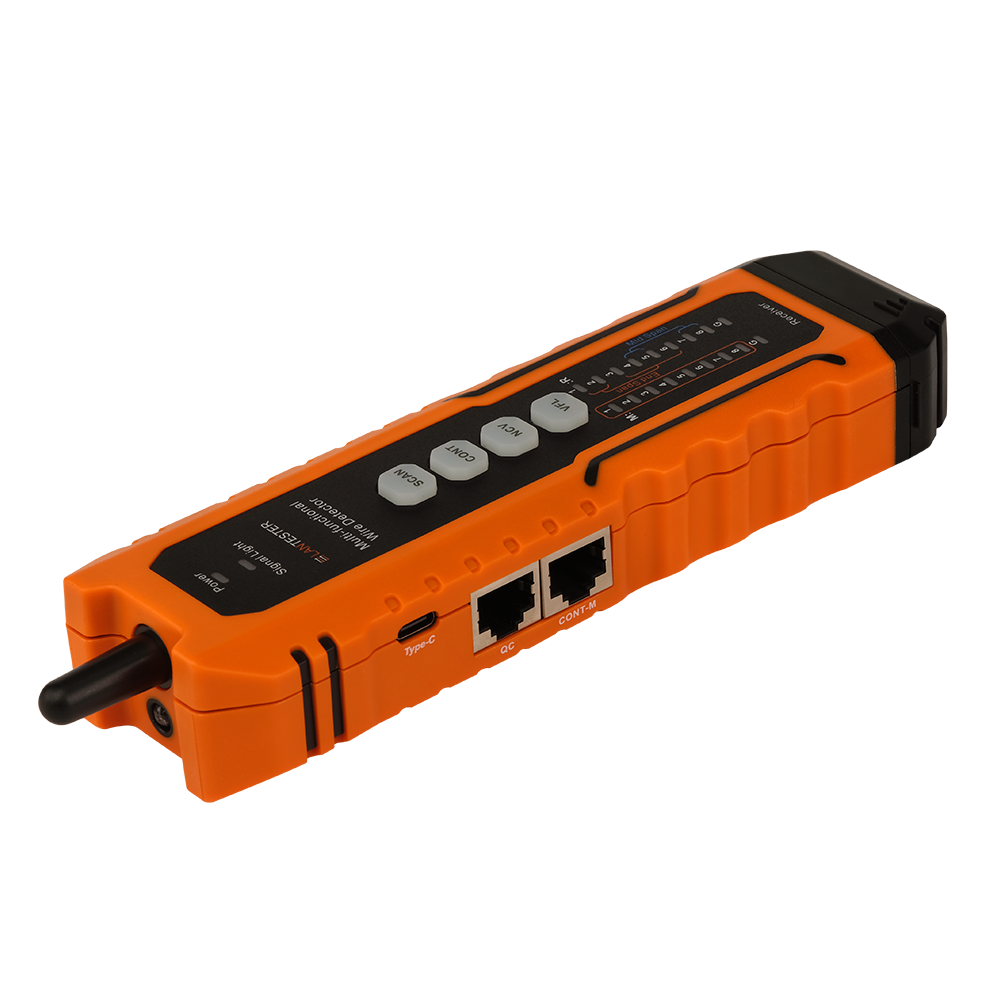

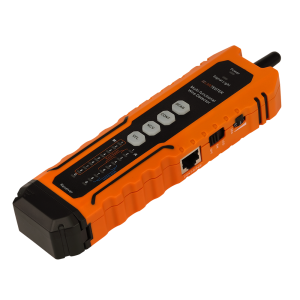

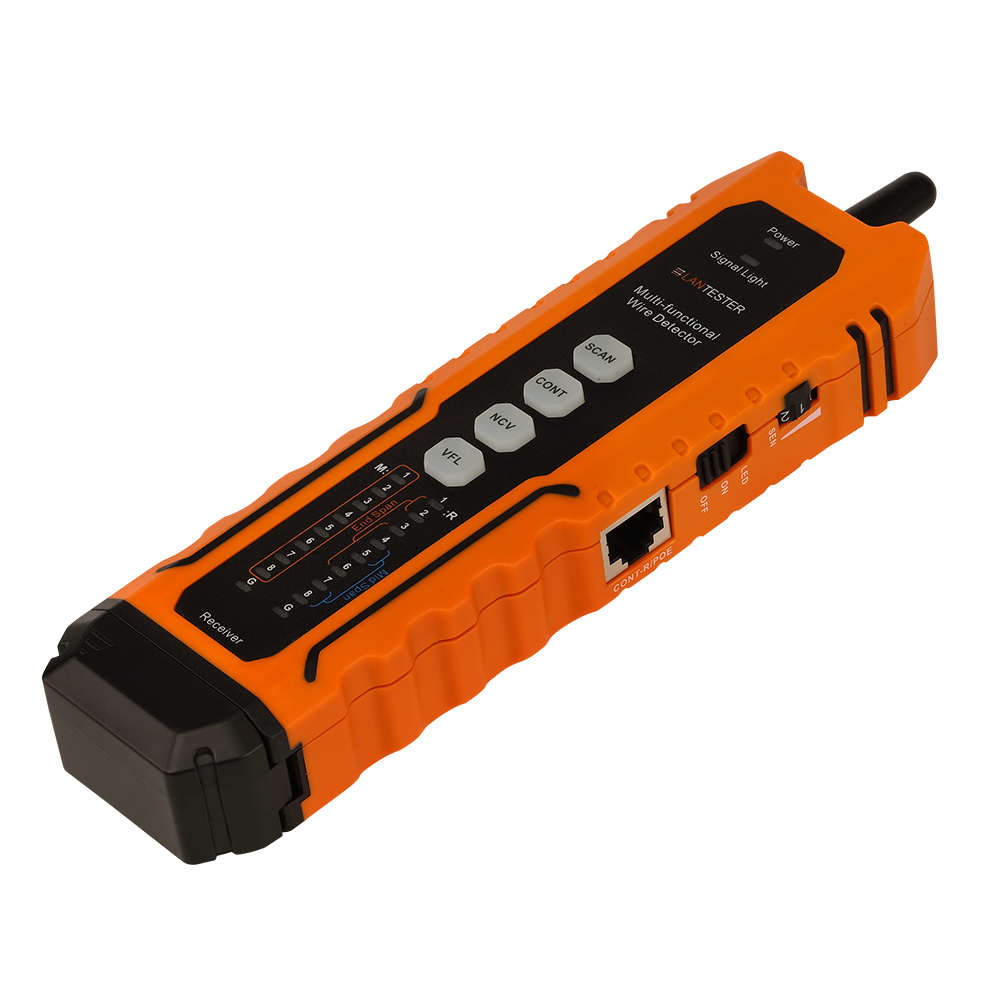

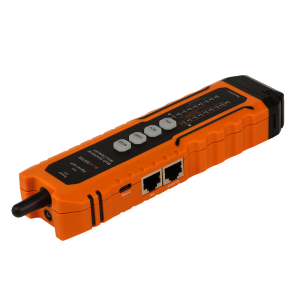

Технические характеристики приемника
| Частота | 455 KHz | | Интерфейсы | RJ45 CONT-R/PoE
RJ45 CONT-A
RJ45 CONT-M
RJ45 QC
2,5 мм разъем VFL | | Тип отображения карты разводки(локально на приемнике) | Индикаторы LED (Pin1..8,G) | | Оптический интерфейс | 2,5 мм универсальный разъем FC/SC/ST | | VFL мощность | 10 mW | | Материал корпуса | Пластик | | Тип батареи | 3,7В Li-ion 1400мАч | | Размеры | 200 х 58 х 35 мм |

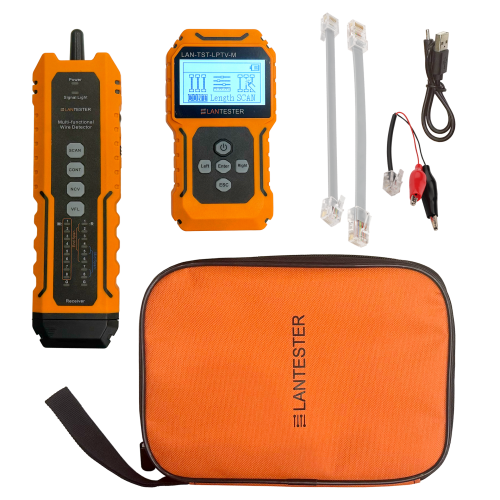

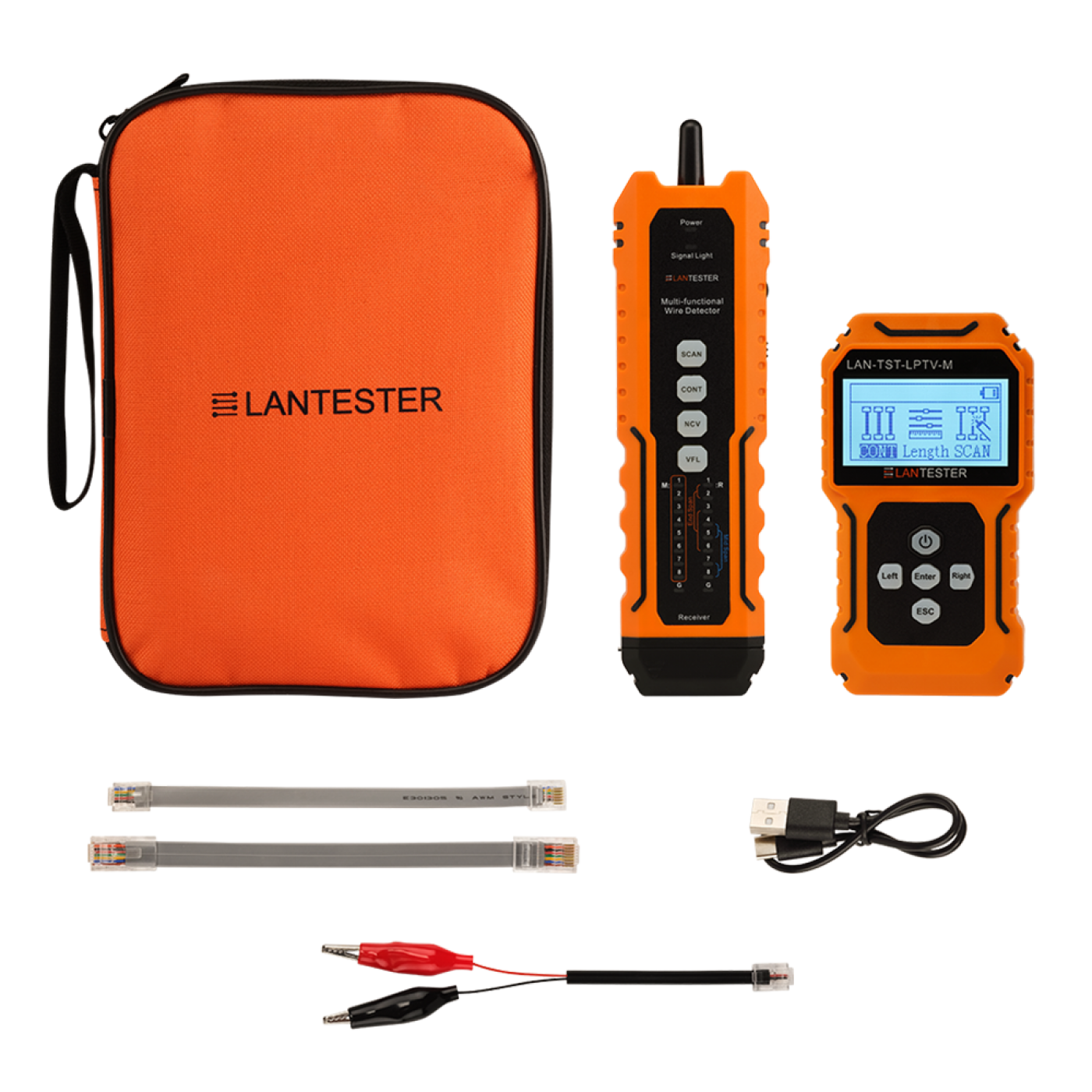

Комплект поставки
- Передатчик (головной прибор) — 1шт
- Приемник — 1шт
- Кабель RJ45 - RJ45 — 1шт
- Кабель RJ11 - RJ11 — 1шт
- Кабель RJ11 - крокодилы — 1шт
- Кабель зарядки Type-C USB — 1шт

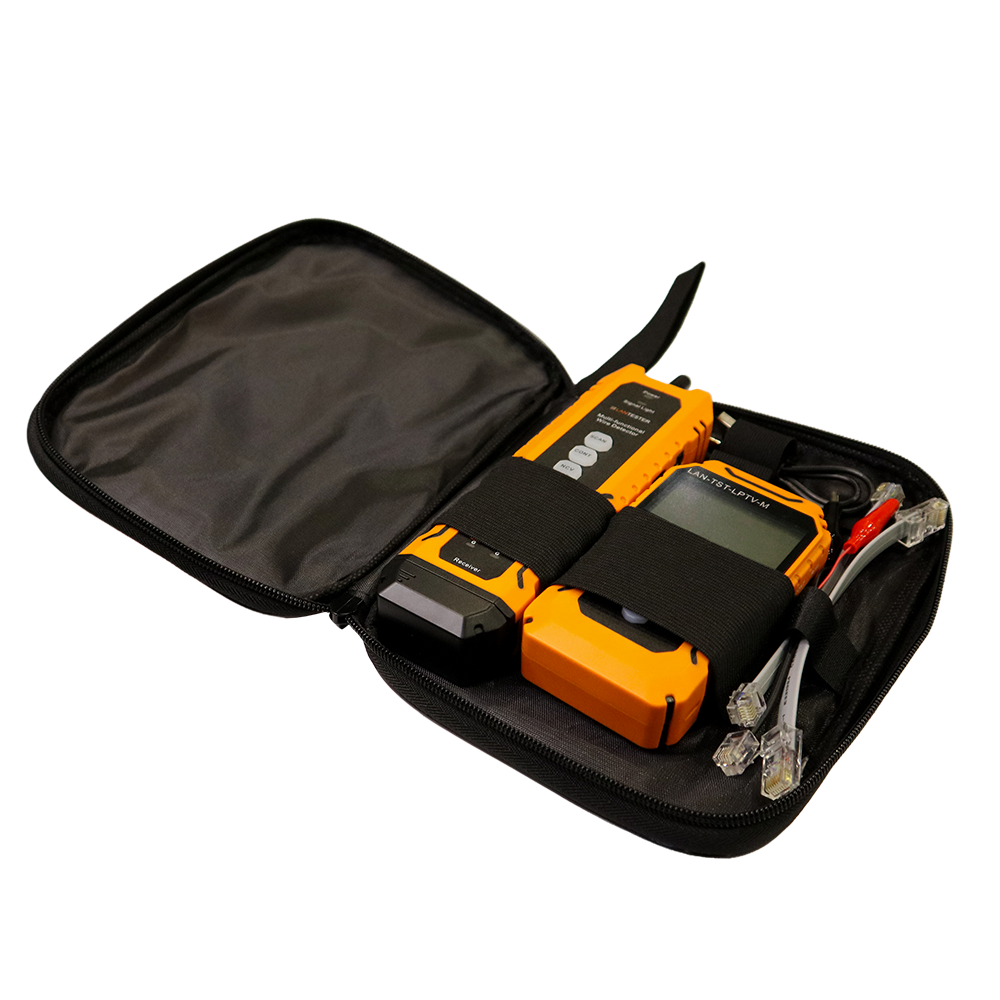

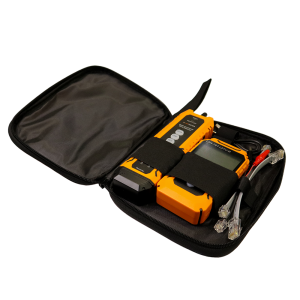

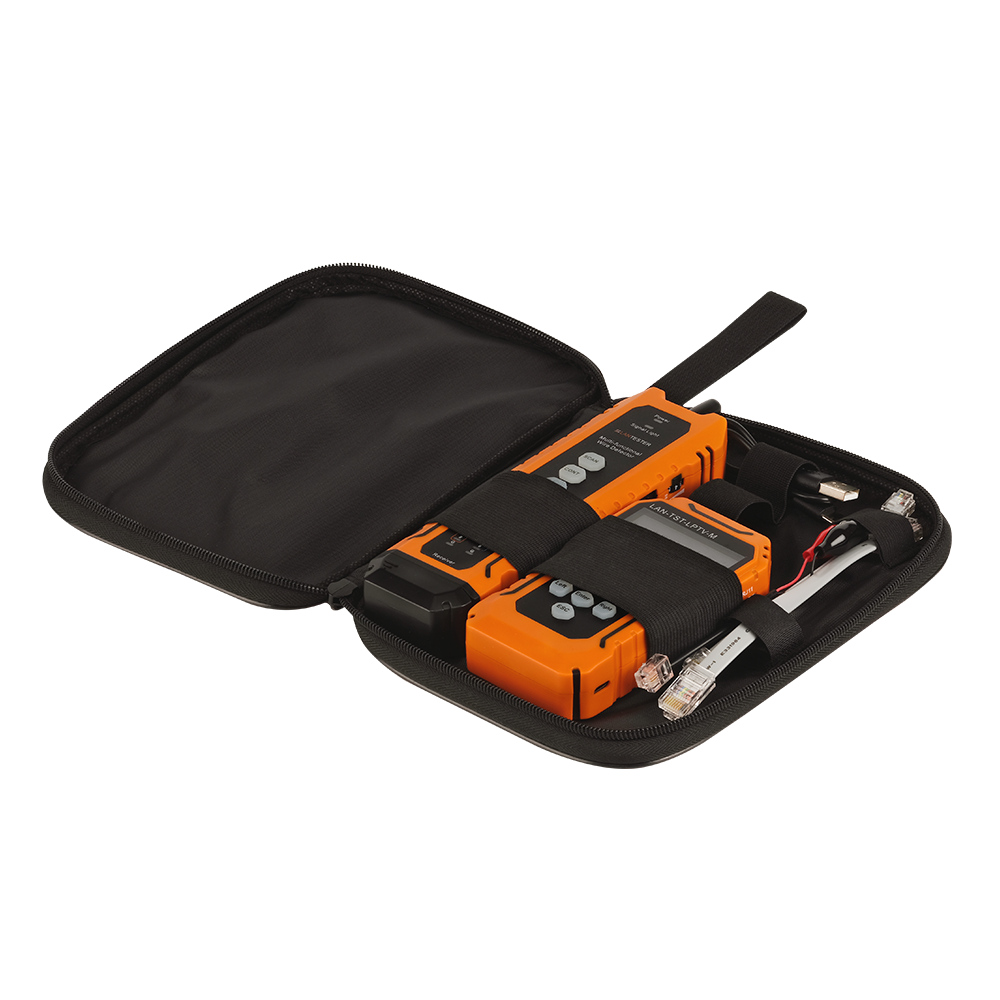

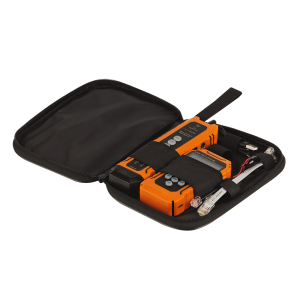

- Сумка-чехол— 1шт
- Инструкция по эксплуатации — 1шт
|
