Кабель LANMASTER S/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м

Кабель LANMASTER S/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м

Артикул: LAN-6ASFTP-HFLT-xx

Кабель LANMASTER S/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м
Информация для заказа

Кабель состоит из 4-х пар одножильных медных проводников.
Диаметр проводника 23 AWG. Каждый проводник заключен в изоляцию из полиэтилена (HDPE).
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

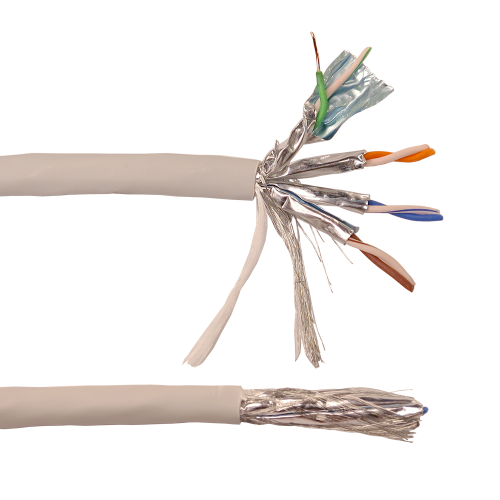

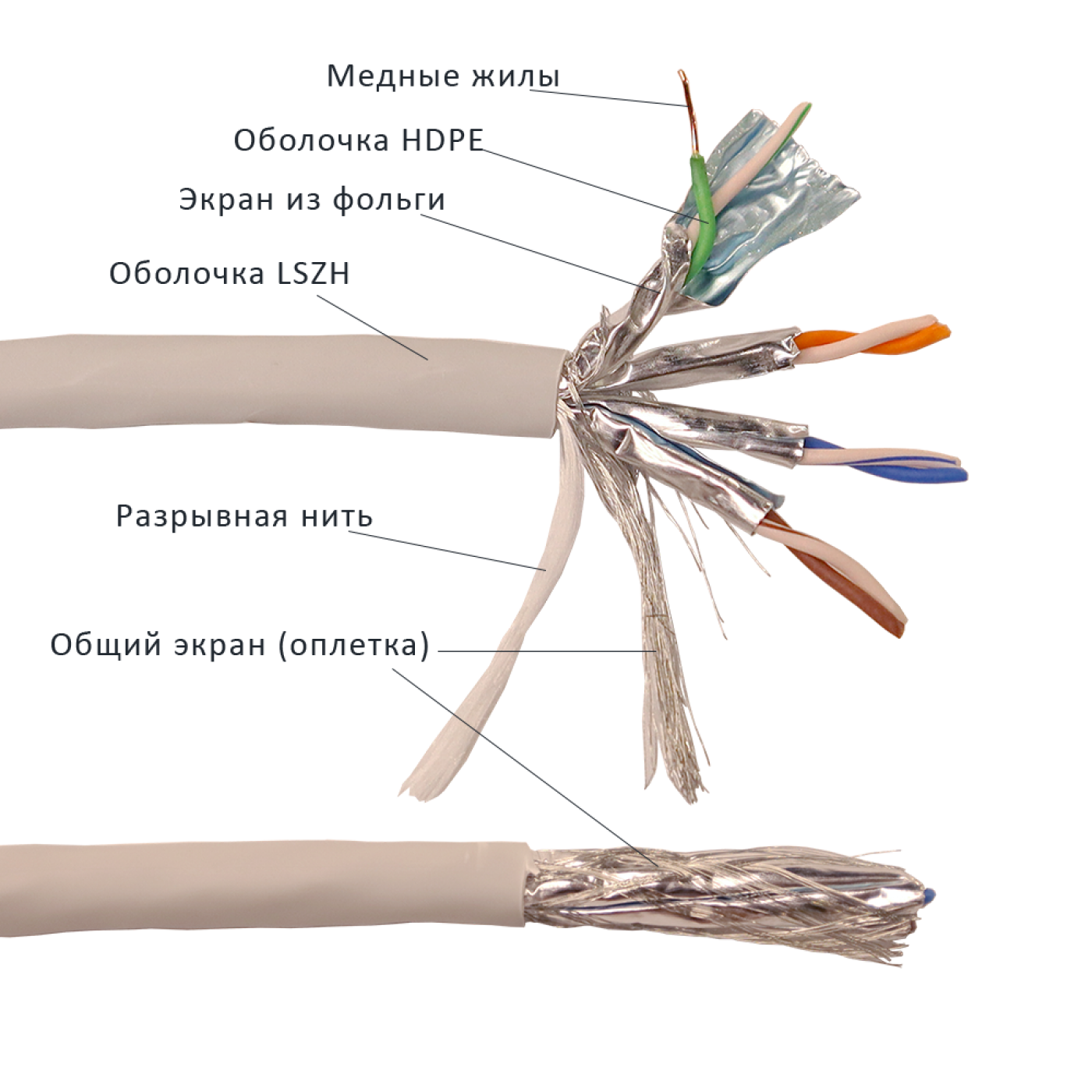

В конструкцию кабеля входит 4 витых пары в индивидуальных фольгированных экранах. Общий экран из оплетки медными лужеными проволоками обеспечивает надежную защиту проводников кабеля от электромагнитных помех. Оболочка кабеля – LSZH (малодымящая, не содержащая галогенов). На оболочке кабеля нанесены последовательные метровые метки длины.

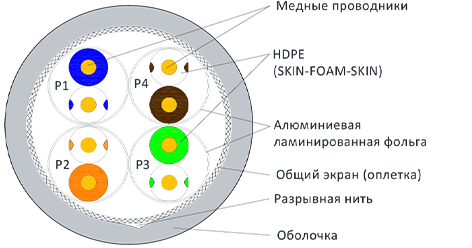

Разрез кабеля LAN-6ASFTP-LSZH-GY

Характеристики кабеля:

Характеристика Значение
Тип проводника Solid (сплошной)
Диаметр проводника 23 AWG
Тип изоляции HDPE (полиэтилен низкого давления)
PE Skin-Foam-Skin
Тип оболочки LSZH 60332-3-22 (3A), нг(A)-HF (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении)
Цвет оболочки Серый (другие цвета доступны под заказ)
Конструкция кабеля S/FTP
Индивидуальный экран из фольги вокруг пар, общий экран — оплетка
Индивидуальный экран Алюминиевая ламинированная фольга
Общий экран Оплетка из медных луженых проволок
Диаметр кабеля 7,6 ± 0,3 мм
Рабочая температура От -20°C до +60°C
Волновое сопротивление 100 ± 15 Ом
Максимальное рассогласование сопротивления
пары постоянному току
(DC Resistance Unbalance of a pair) 		5%
Максимальное рассогласование ёмкости пара-земля
(Capacitance Unbalance pair to Ground) 		330 пФ/100 м
Номинальная скорость распространения сигнала
(Nominal velocity propagation) 		68%
Сертификация лабораториями 3P, UL, ETL VERIFIED
Соответствует стандартам ANSI/TIA-568.2-D cat. 6А; ISO/IEC 11801

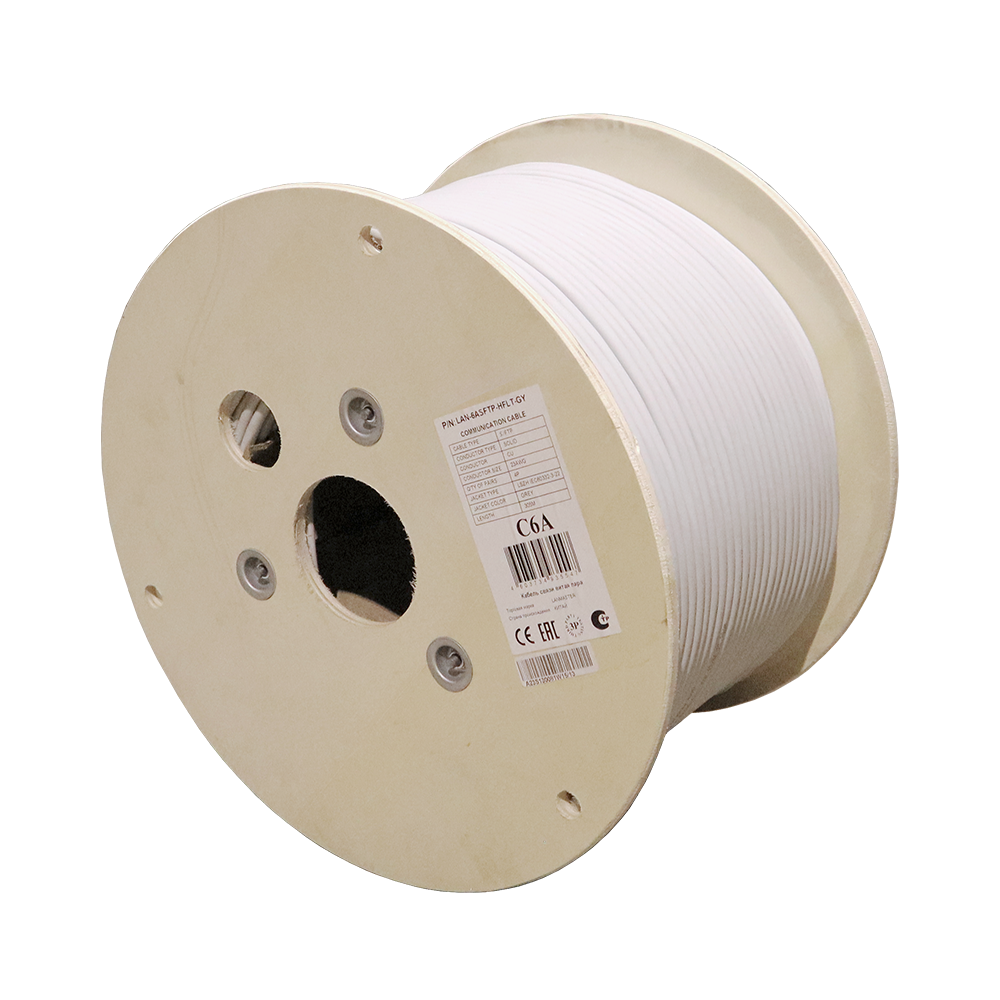

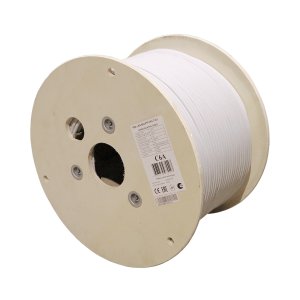

Количество метров в катушке 305 м
Частотный диапазон 1–500 МГц
Цветовая кодировка Пара 1 "голубой/бело-голубой";
Пара 2 "оранжевый/бело-оранжевый";
Пара 3 "зеленый/бело-зеленый";
Пара 4 "коричневый/бело-коричневый".

Передаточные характеристики кабеля:

Frequency (MHz) Min. RL (dB/100 m) Max. IL (dB/100 m) Max. PD (ns/100 m) Max. SKEW (ns/100 m) Min. NEXT (dB/100 m) Min. PSNEXT (dB/100 m) Min. ACR-F (dB/100 m) Min. PSACR-F (dB/100 m)
1 20.0 2.1 570 45 74.3 72.3 67.8 64.8
4 23.0 3.8 552 45 65.3 63.3 55.8 52.8
10 25.0 5.3 545 45 59.3 57.3 47.8 44.8
16 25.0 7.5 543 45 56.2 54.2 43.7 40.7
20 25.0 8.4 542 45 54.8 52.8 41.9 38.9
31.25 23.6 11.5 540 45 51.8 49.8 37.4 34.4
62.5 21.5 15.0 539 45 47.3 45.3 31.0 28.0
100 20.1 19.8 538 45 44.3 42.3 26.0 23.0
200 18.0 27.6 537 45 39.8 37.8 21.8 18.8
300 17.3 34.3 536 45 37.1 35.1 18.3 15.3
400 17.3 40.1 536 45 35.3 33.3 15.8 12.8
500 17.3 45.3 536 45 33.8 31.8 13.8 10.8

Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.

Информация для заказа (1)

Код товара Наименование
LAN-6ASFTP-HFLT-GY Кабель LANMASTER S/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, серый, 305 м Добавить в список
