Артикул: LAN-5ESFUTP-HFLT-xx

Кабель LANMASTER SF/UTP, 4 пары, Кат. 5E, LSZH, нг(А)-HF, 305 м
Информация для заказа

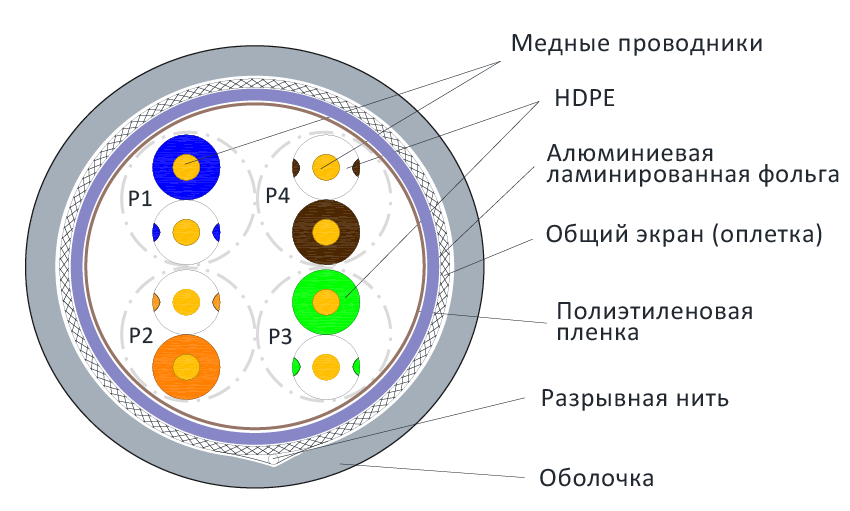

Кабель состоит из 4-х пар одножильных медных проводников.
Диаметр проводника 24AWG. Каждый проводник заключен в изоляцию из полиэтилена (HDPE).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

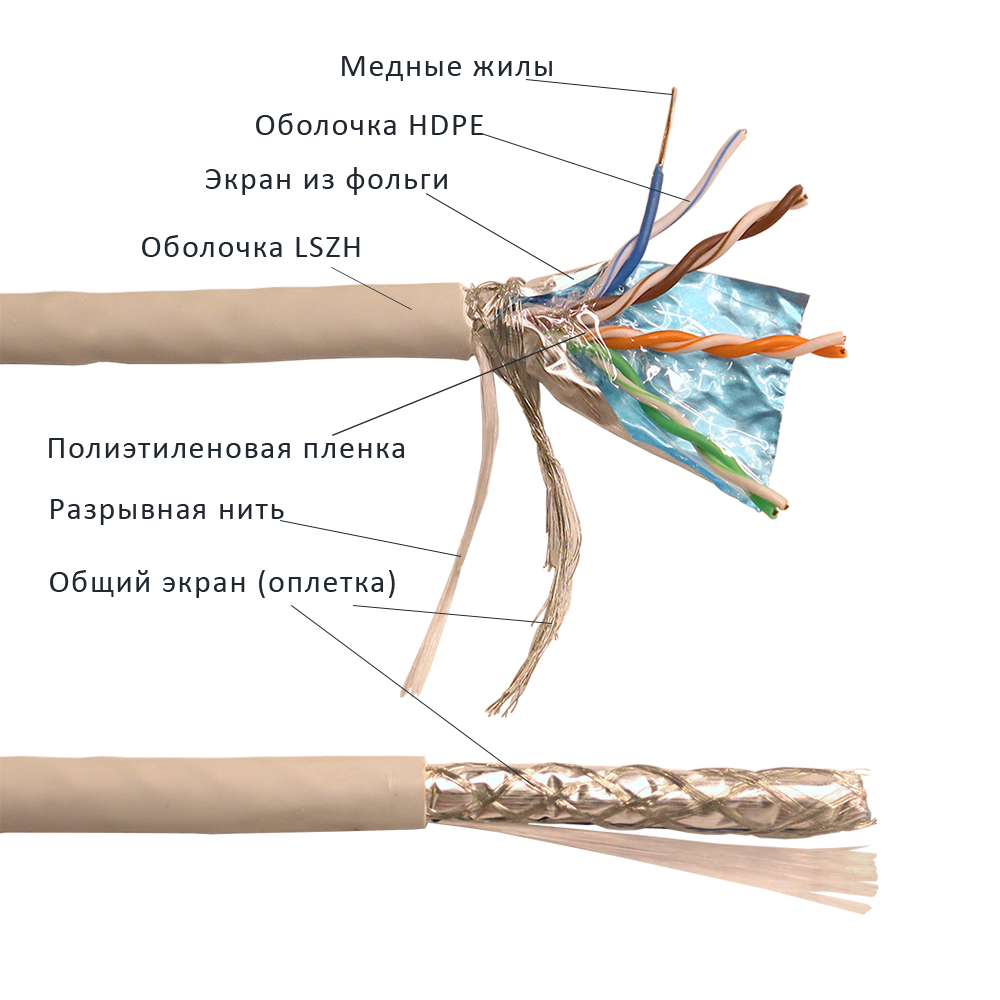

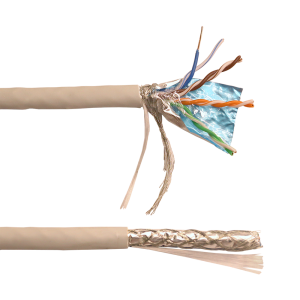

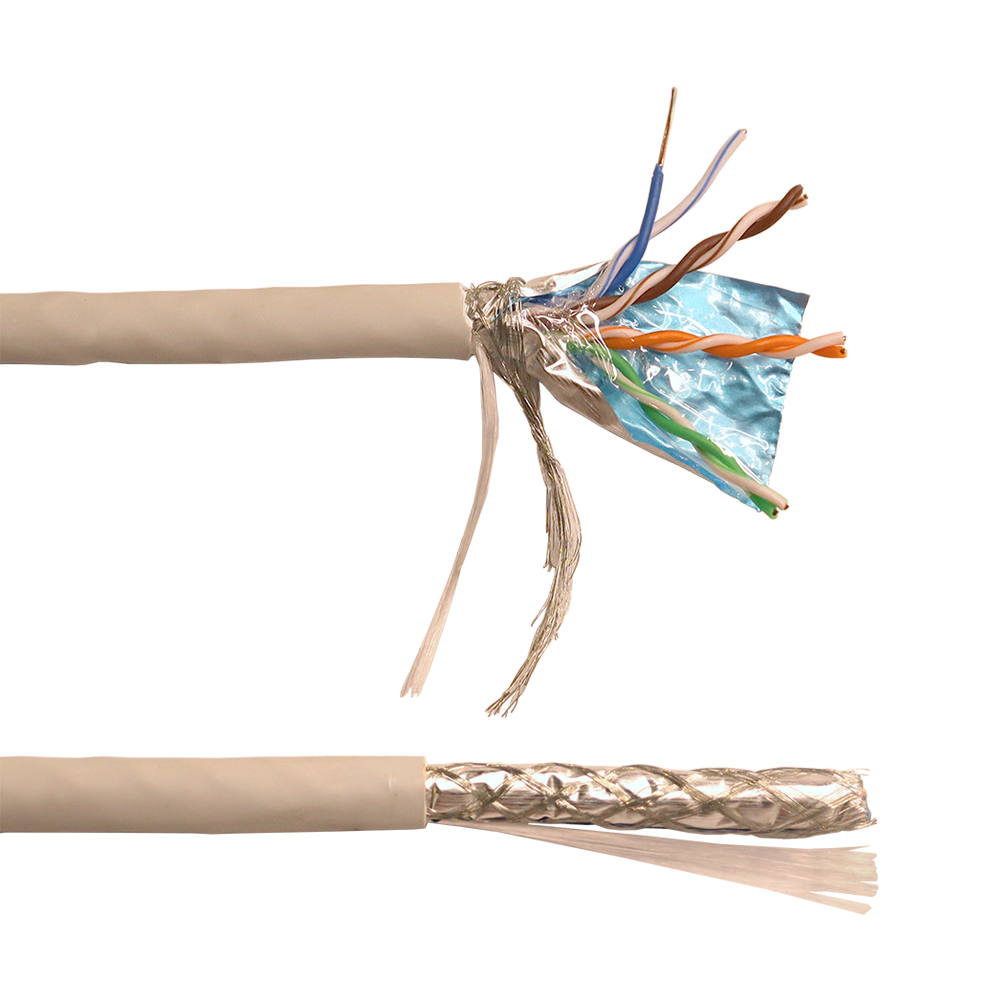

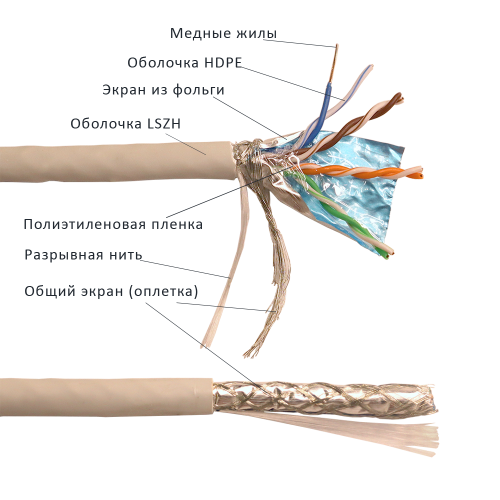

Четыре витых пары обернуты полиэтиленовой пленкой и заключены в общий экран из фольги, затем в проволочную оплетку. Верхним слоем является оболочка из HFLT (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении). На оболочке кабеля нанесены последовательные метровые метки длины.

Характеристики кабеля:
Характеристика Значение
Тип проводника Solid (сплошной)
Диаметр проводника 24 AWG
Тип изоляции HDPE (полиэтилен высокой плотности)
Тип оболочки LSZH 60332-3-22 (3A), нг(A)-HF (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении)
Цвет оболочки Серый (другие цвета доступны под заказ)
Конструкция кабеля SF/UTP (проволочная оплетка поверх алюминиевой фольги)
Общий экран Оплетка из медных луженых проволок и алюминиевая ламинированная фольга
Диаметр кабеля 6,5 ± 0,20 мм
Рабочая температура от -20°Cдо +60°C
Волновое сопротивление 100 ± 15 Ом
Максимальное рассогласование сопротивления
пары постоянному току
(DC Resistance Unbalance of a pair)		 5%
Максимальное рассогласование ёмкости
пара-земля
(Capacitance Unbalance pair to Ground)		 330 пФ/100м
Номинальная скорость распространения сигнала
(Nomal velocity propagation)		 71%
Сертификация лабораториями 3P
Соответствует стандартам ANSI/TIA-568.2; ISO/IEC 11801

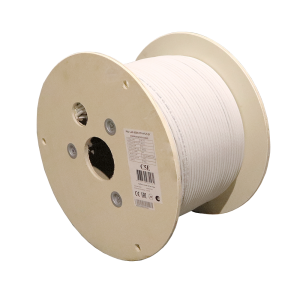

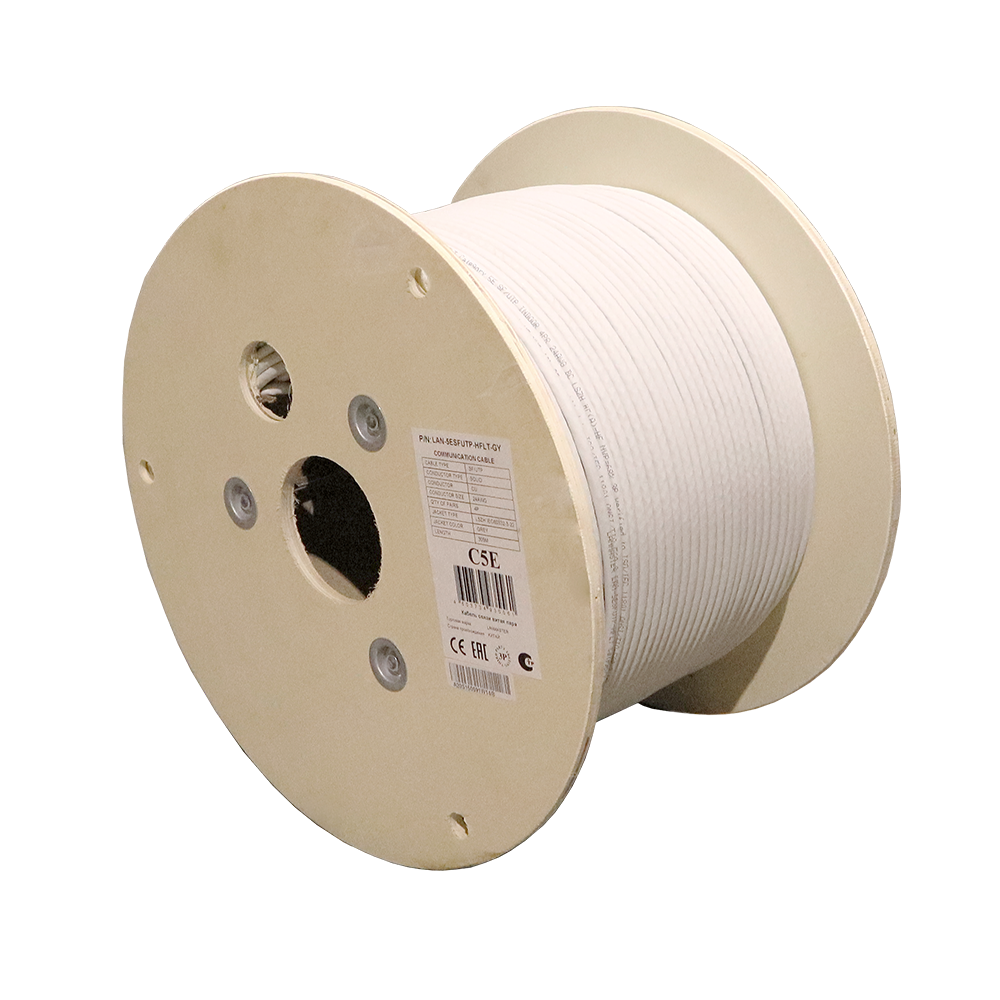

Количество метров в катушке 305 м
Цветовая кодировка Пара 1 "голубой/бело-голубой"
Пара 2 "оранжевый/бело-оранжевый";
Пара 3 "зеленый/бело-зеленый";
Пара 4 "коричневый/бело-коричневый".
Передаточные характеристики кабеля:
Frequency (MHz) Min. RL (dB/100M) Max. IL (dB/100M) Max. PD (ns/100M) Max. SKEW (ns/100M) Min. NEXT (dB/100M) Min. PSNEXT (dB/100M) Min. ACR-F (dB/100M) Min. PSACR-F (dB/100M)
1 20.0 2.04 570 45 65.30 62.3 63.8 60.8
4 23.0 4.05 552 45 56.27 53.3 51.8 48.8
8 24.5 5.77 547 45 51.75 48.8 45.7 42.7
10 25.0 6.47 545 45 50.30 47.3 43.8 40.8
16 25.0 8.25 543 45 47.24 44.24 39.7 36.7
20 25.0 9.27 542 45 45.78 42.78 37.8 34.8
25 24.3 10.42 541 45 45.33 41.33 35.8 32.9
31.25 23.6 11.72 540 45 42.88 39.88 33.9 30.9
62.5 21.5 16.99 539 45 38.36 35.36 27.9 24.8
100 20.1 21.98 538 45 35.30 32.30 23.8 20.8

Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.

Информация для заказа (1)

Код товара Наименование
LAN-5ESFUTP-HFLT-GY Кабель LANMASTER SF/UTP, 4 пары, Кат. 5E, LSZH, нг(А)-HF, серый, 305 м Добавить в список
