Патч-панель LANMASTER 24 порта с индикаторами, STP, кат.5e, 1U

Патч-панель LANMASTER 24 порта с индикаторами, STP, кат.5e, 1U
LAN-PPi24S5E

Патч-панель с индикацией предназначена для удобства определения подключенного оборудования. Каждый порт панели имеет светодиод, который при подключении передатчика индицирует состояние подключения порта патч-панели. Для отображения статуса подключения необходим передатчик LAN-PPi-CHKTOOL.

Патч-панель предназначена для разделки на ней кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.  Соответствует требованиям категории 5e.

Панель может монтироваться в 19-дюймовую стойку, шкаф или настенную раму, а также на стену (с помощью дополнительных кронштейнов). Для подключения абонентских кабелей используется метод врезного контакта сквозь изоляцию - IDC (Isolation Displacement Contact). Разъемы панели являются универсальными и допускают монтаж кабеля с использованием как инструментов для 110-х контактов, так и инструментов для контактов типа Krone.

Конструкция панели предусматривает попарную фиксацию кабельных экранов под специальные скобы. На корпусе панели имеется заземляющий контакт. К нему подключен проводник для заземления, обжатый кольцевыми клеммами.  Панель имеет встроенный органайзер для фиксации подходящих с обратной стороны кабелей.

На передней стороне панели смонтированы стандартные порты типа RJ-45. С лицевой стороны порты панели имеют цифровую нумерацию и поля для дополнительной маркировки.

• Соответствует стандартам ANSI/TIA-568-C.2, ISO/IEC 11801 Ed.2 и EN 50173-1

• Статус светодиода (зеленый / красный) для идентификации он-лайн

• Стандартные порты типа RJ-45, объединенные в группы по 8 портов

Наиболее частые вопросы и ответы

Для чего предназначена патч-панель LAN-PPi24S5E?

Экранированная 24-портовая патч-панель категории 5e высотой 1U предназначена для разделки кабелей различных подсистем СКС (структурированная кабельная система) и подключения отдельных составляющих сети друг к другу коммутационными шнурами.

Патч-панель LANMASTER 24 порта с индикаторами, STP, кат.5e, 1U LAN-PPi24S5E

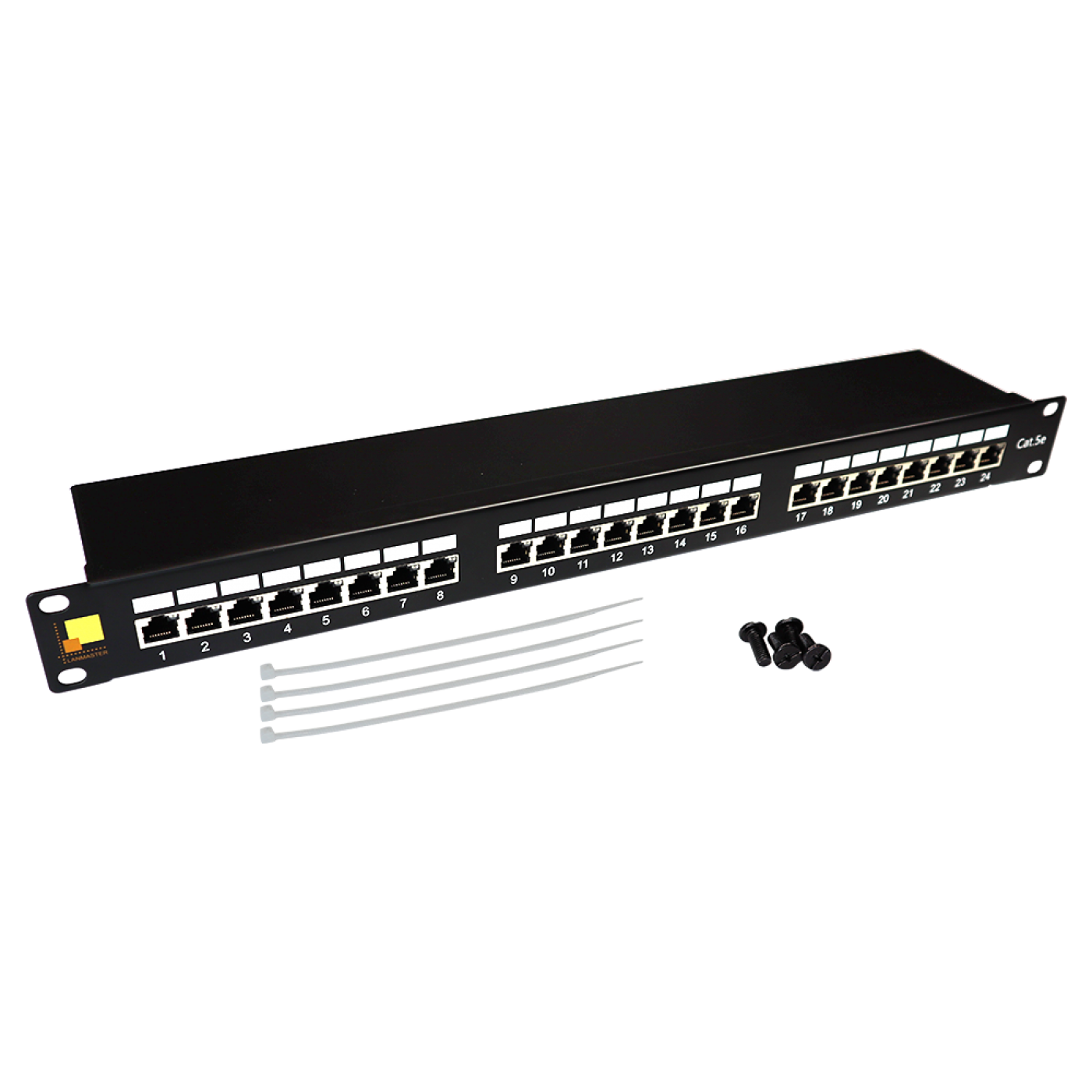

Внешний вид LAN-PPi24S5E
Какую скорость поддерживает патч-панель LAN-PPi24S5E?

Панель соответствует категории 5e и рассчитана на сети Gigabit Ethernet (1000BASE-T). Категория линии определяется самым слабым компонентом, поэтому кабель, розетки и патч-корды должны быть той же или более высокой категории.

Как смонтировать патч-панель LAN-PPi24S5E в шкаф или стойку?

Установите панель в 19-дюймовый шкаф, стойку или настенную раму на монтажные направляющие и закрепите её винтами из комплекта (используйте крепёж, подходящий для вашего шкафа). Оставьте свободное место в шкафу для укладки кабеля и шнуров.

Как заделать кабель на патч-панель LAN-PPi24S5E?

Подведите кабель к панели с задней стороны, снимите оболочку на минимальную длину и разведите проводники по цветной и цифровой маркировке на блоках IDC (T568B или T568A; одну схему применяйте на всей линии). Заделайте проводники ударным инструментом, срежьте излишки и закрепите кабели стяжками или кабельной скобой. Контакты IDC панели универсальны: допускается заделка инструментами для контактов 110 и Krone. Подключите экран кабеля к экранному контакту порта. Не заделывайте проводники отвёрткой: она повреждает контакты.

Как заземлить экранированную патч-панель LAN-PPi24S5E?

Металлический каркас экранированной патч-панели обеспечивает заземление: подключите панель к шине заземления шкафа. Соедините экраны кабелей с экранами портов и применяйте экранированные патч-корды; без заземления экранированная линия не защищает от помех. Не создавайте несколько путей заземления с разными потенциалами.

Как работает индикация портов патч-панели LAN-PPi24S5E?

Каждый порт панели имеет светодиод, который индицирует состояние подключения порта при подключении передатчика LAN-PPi-CHKTOOL к линии на другом конце. По индикации быстро находят нужный порт и проверяют подключение оборудования. Без передатчика индикаторы не светятся.

Как маркировать порты патч-панели LAN-PPi24S5E?

Порты имеют цифровую нумерацию, а рядом предусмотрены площадки или вкладыши для дополнительной маркировки. Нанесите на них номер линии или розетки и обновляйте маркировку при переключениях: при диагностике это ускоряет поиск порта.

Что делать, если порт патч-панели LAN-PPi24S5E не работает?

Проверьте, что проводники заделаны по одной схеме (T568B или T568A) на обоих концах линии, нет обрыва и короткого замыкания, а коммутационный шнур исправен. При необходимости переделайте заделку проблемного порта и проверьте линию тестером. Если после этого связь нестабильна, проверьте длину линии и категорию всех компонентов.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-PPi24S5E шт 520 × 70 × 150 1.9 0.00546

Упаковка

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-PPi24S5E кор 570 × 300 × 330 19.5 0.05643

Коды товаров (1)

  • Патч-панель LANMASTER 24 порта с индикаторами, STP, кат.5e, 1U
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
