Высокоточный источник оптического излучения, SM+MM, разъемы FC/SC/ST/LC

Высокоточный источник оптического излучения, SM+MM, разъемы FC/SC/ST/LC
LAN-FT-OLS/P-MS

Высокоточный источник оптического излучения предназначен для подачи оптического тестового сигнала в испытываемую линию. Применяется вместе с измерителем оптической мощности при строительстве, запуске в эксплуатацию и обслуживании волоконно-оптических линий связи.

Рабочие длины волн:
- для многомодового волокна 850 нм и 1300 нм
- для одномодовом волокна 1310 нм и 1550 нм

Для работы в затемненных условиях дисплей прибора имеет подсветку экрана. С целью экономии батареи, источник, после 15 минут бездействия, переключается в "Спящий режим".

Поддерживает подключение разъемов типа FC/SC/ST/LC.

Технические характеристики:

Параметр Значение

Длина волн

850 нм, 1300 нм, 1310 нм, 1550 нм

Диапазон измерений

-70〜+10 dBm

Оптический интерфейс

FC - 2.5мм универсальный разъем
SC - адаптер в комплекте
ST - адаптер в комплекте
LC - адаптер в комплекте

Единицы измерения

W, dBm

Разрешение

0,01 dB

Тип батареи

3 шт, AA1.5V (в комплект поставки не входят)

Температура эксплуатации

От -10 до +60°С

Размеры

86x46x181 мм

Вес

364 гр.

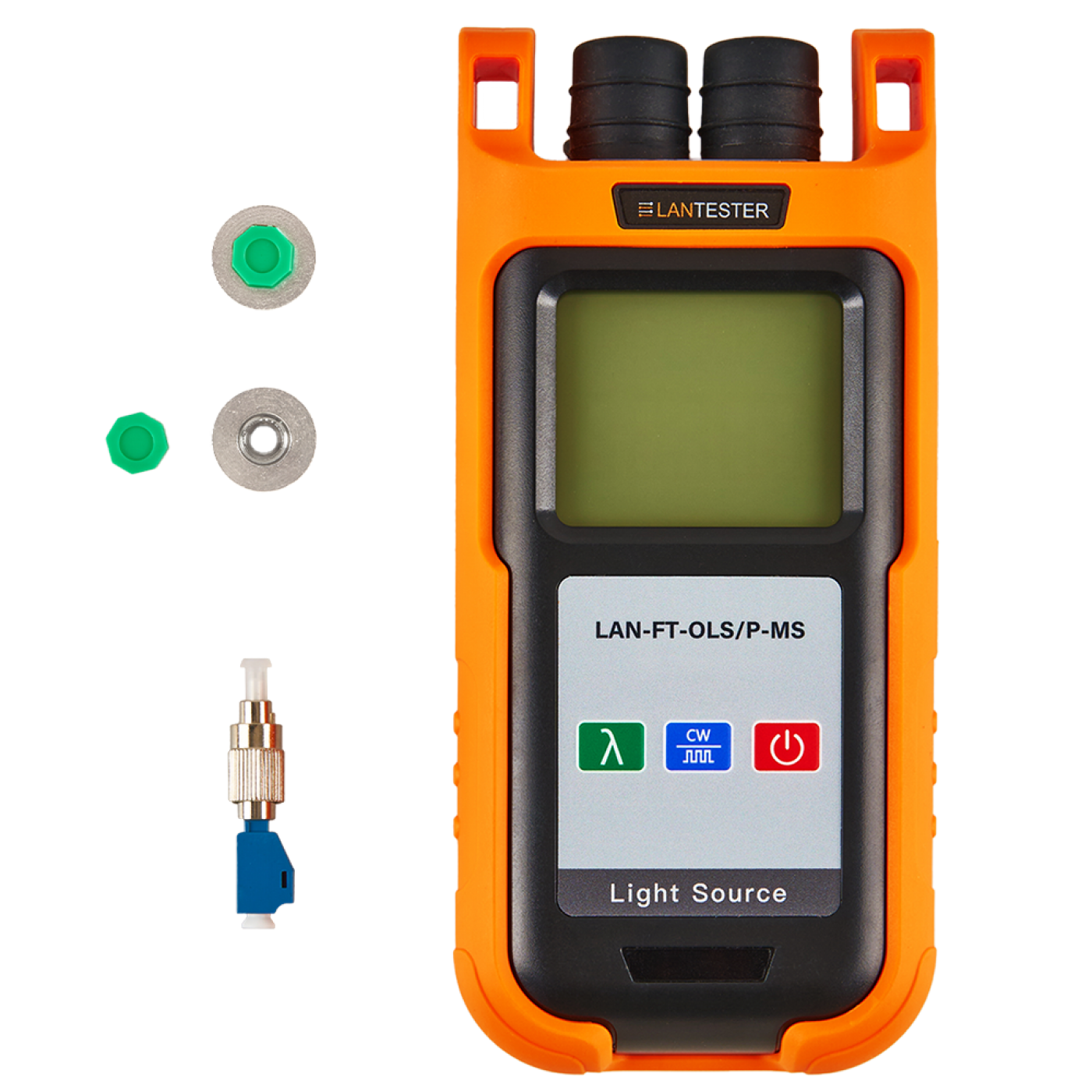

Комплект поставки:

  • Прибор - 1 шт.
  • Адаптер SC - 1 шт.
  • Адаптер ST - 1 шт.
  • Адаптер LC - 1 шт.
  • Инструкция по эксплуатации – 1шт.
  • Упаковочная картонная коробка – 1шт

Наиболее частые вопросы и ответы

Для чего предназначен источник оптического излучения LAN-FT-OLS-P-MS?

Источник оптического излучения (OLS) генерирует стабильный тестовый сигнал заданной длины волны и мощности для измерения затухания волоконно-оптической линии совместно с измерителем оптической мощности (OPM) на другом конце линии.

Изделие lan-ft-ols-p-ms
Изделие lan-ft-ols-p-ms
На каких длинах волн работает источник?

Источник генерирует сигнал на длинах волн 1310 и 1550 нм, что соответствует одномодовым волоконно-оптическим линиям.

Как источник используется совместно с измерителем мощности?

Источник подключается к одному концу волоконно-оптической линии, а измеритель оптической мощности — к другому; разница между известной выходной мощностью источника и измеренной мощностью на приёмном конце даёт величину затухания линии в дБ.

Нужно ли выполнять опорное измерение перед использованием источника и измерителя мощности в паре?

Да, перед измерением вносимых потерь рекомендуется выполнить опорное измерение (эталонный уровень «0 дБ»): подключить источник к измерителю мощности напрямую через эталонный шнур и зафиксировать показание как опорное. Это компенсирует индивидуальные отличия конкретной пары приборов и обеспечивает точность последующих измерений потерь в линии.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-FT-OLS/P-MS шт 220 × 120 × 60 0.4 0.001584

Коды товаров (1)
