Патч-корд RJ45-S110P4

Патч-корд RJ45-S110P4 LAN-45-P4-Xm: характеристики, описание, назначение и применение в проектах СКС, ЦОД и инженерной инфраструктуры LANMASTER.
LAN-45-P4-Xm

Патч-корды предназначены для ручной коммутации различных кабельных сегментов СКС друг с другом.

Они изготавливаются из 4-х парного кабеля с многожильными проводниками, на одном конце которого устанавливается 4-х парная вилка 110 типа, а на другом разъем RJ45.

Патч-корды обеспечивают высокую надежность соединения, и позволяют, в случае необходимости, быстро произвести перекоммутацию.

Выпускаются патч-корды различной длины:

  • 1 м
  • 1,5 м
  • 2 м
  • 3 м

Наиболее частые вопросы и ответы

Для чего предназначен патч-корд LAN-45-P4-Xm?

Патч-корд предназначен для ручной коммутации различных кабельных сегментов СКС (структурированной кабельной системы) друг с другом: на одном или обоих концах установлены вилки для 110 кросса (S110), на другом — вилка RJ-45 или RJ-11. Он выполнен из многожильного кабеля, обеспечивает надёжное соединение и позволяет быстро выполнить перекоммутацию.

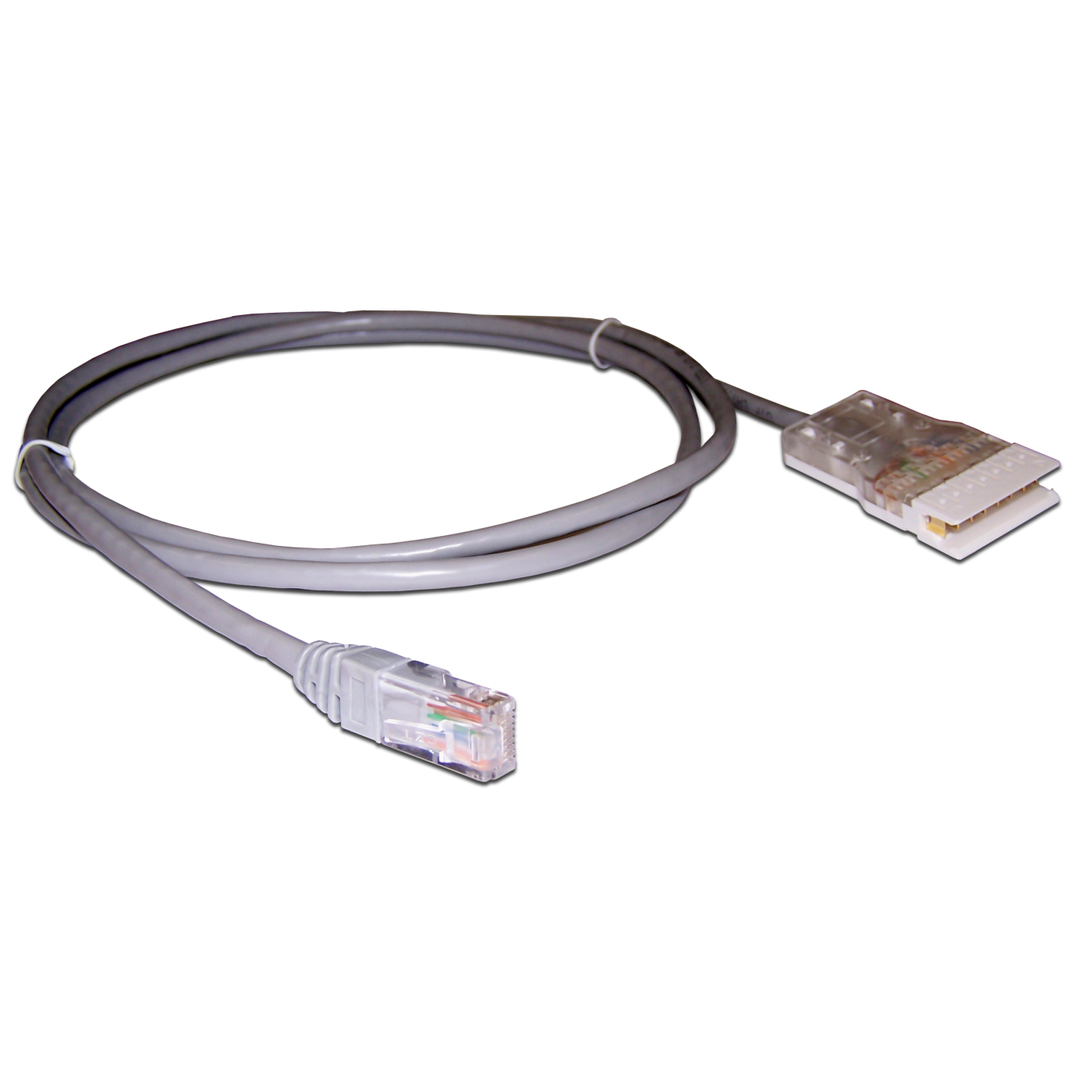

Патч-корд RJ45-S110P4 LAN-45-P4-Xm
Внешний вид LAN-45-P4-Xm
Как подключить патч-корд LAN-45-P4-Xm к 110 кроссу?

Вставьте вилку S110 в соединительный блок 110 кросса, ориентируя её по стрелке на верхней стороне и предохранительным выступам: вилка с выступами исключает неправильное подключение. Нагрузку на вилку снимайте, закрепляя шнур в органайзере.

Что делать, если патч-корд LAN-45-P4-Xm не работает или работает нестабильно?

Проверьте, что проводники подключены по одной схеме на обоих концах линии, нет обрыва и короткого замыкания, а все соединители исправны и защёлкнуты до конца. Проверьте линию тестером и убедитесь, что категория всех компонентов не ниже требуемой.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-45-P4-1m упак 250 × 50 × 250 0.18 0.003125
LAN-45-P4-1.5m упак 250 × 70 × 250 0.67 0.004375
LAN-45-P4-2m упак 250 × 50 × 250 0.33 0.003125
LAN-45-P4-3m упак 250 × 50 × 250 0.42 0.003125
LAN-45-P4-5m упак 250 × 70 × 250 0.6 0.004375

Упаковка

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-45-P4-1.5m кор 500 × 350 × 240 10.2 0.042

Коды товаров (5)

  • Патч-корд RJ45-S110P4, 1 метр
  • Патч-корд RJ45-S110P4, 1.5 метра
  • Патч-корд RJ45-S110P4, 2 метра
  • Патч-корд RJ45-S110P4, 3 метра
  • Патч-корд RJ45-S110P4, 5 метров
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
