Кабель LANMASTER UTP, 4 пары, кат. 5E, 350Mhz, LSZH, 305 м

Артикул: LAN-5EUTP-LSZH-xx

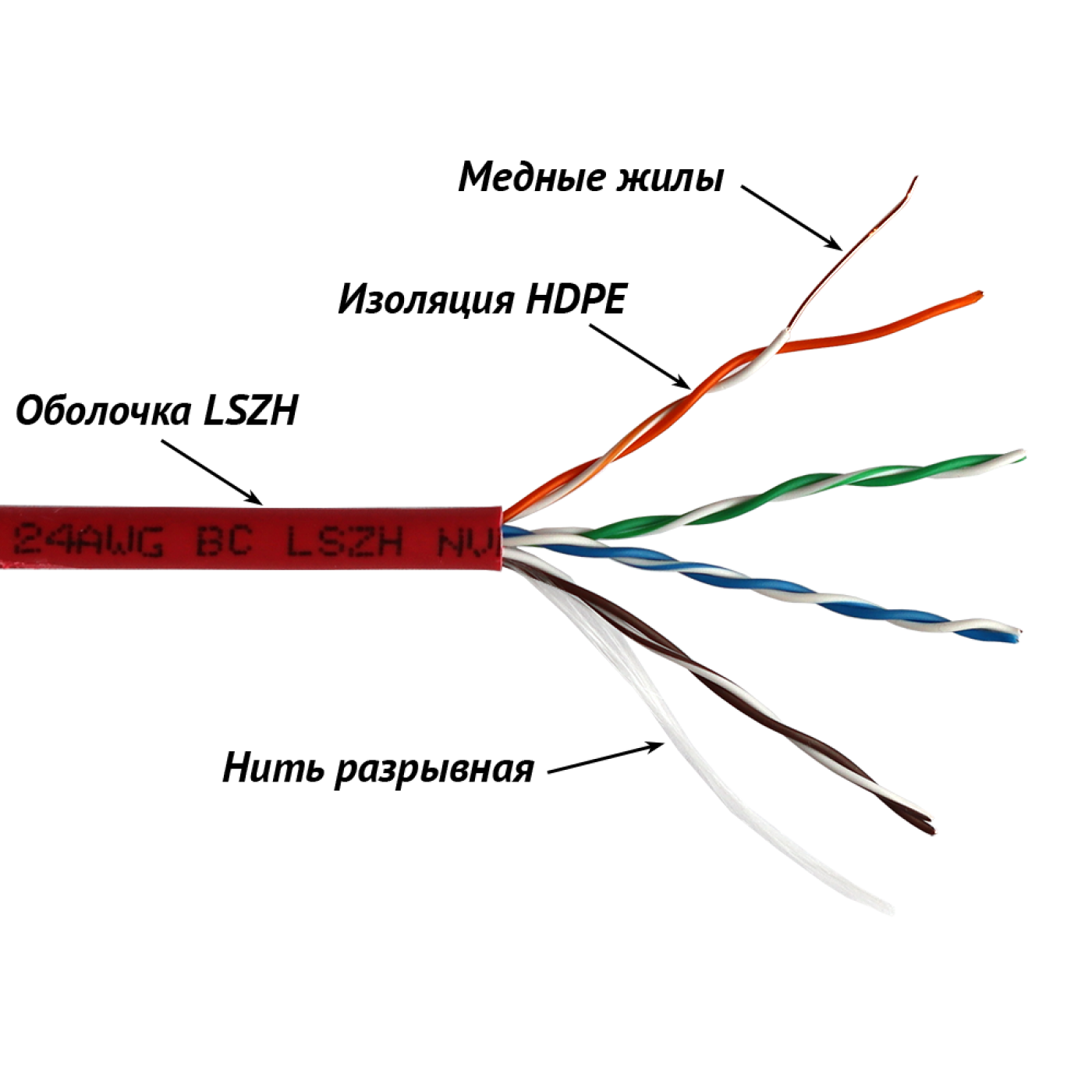

Кабель LANMASTER UTP, 4 пары, кат. 5E, 350Mhz, LSZH, 305 м

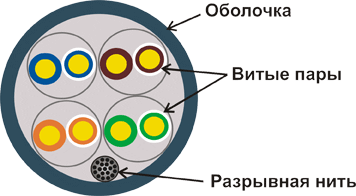

Кабель состоит из 4-х пар одножильных медных проводников.

Диаметр проводника 24AWG.

Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

4 витых пары заключены в общую оболочку из LSZH (низкодымящая, не содержит галогенов).

Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

Кабель поставляется в восьми вариантах цветов внешней оболочки. Буквы в конце артикула отражают кодировку цвета.

Варианты цветов оболочки:

  • Чёрный (BK)
  • Синий (BL)
  • Зелёный (GN)
  • Серый (GY)
  • Белый (WH)
  • Красный (RD)
  • Оранжевый (OR)
  • Желтый (YL)

Использование кабелей разных цветов, напрямую влияет на производительность труда монтажника, на процент ошибок при терминации кабеля, на скорость локализации неисправностей, а значит на эффективность монтажа и работы всей информационной и телефонной кабельной сети.

Вы можете использовать для разводки по каждому этажу кабель своего цвета.
Тем самым на стойках и шкафах вы разделяете кабельные потоки, приходящие с каждого этажа, и значительно облегчаете работы по поиску кабеля и формированию кабельного жгута.

В случае, когда кабели от информационных и телефонных портов розеток терминируют на отдельные панели, монтажники и обслуживающий персонал никогда не спутают и не забьют, например, кабель синего цвета, пришедший от информационного порта, вместе с кабелями красного цвета, приходящими от телефонных портов.

Характеристики кабеля:

Характеристика Значение
Тип проводника Solid (сплошной)
Диаметр проводника 24 AWG
Тип изоляции HDPE (полиэтилен высокой плотности)
Тип оболочки LSZH (низкодымящая, не содержит галогенов)
Диаметр кабеля 4,9 ± 0,20 мм
Волновое сопротивление 100 ± 15 Ом
Максимальная взаимная ёмкость
(Mutual Capacitance)
56 pF/M MAX.
Максимальное рассогласование cопротивления
пары постоянному току
(DC Resistance Unbalance of a pair)
5% MAX.
Номинальная скорость распространения сигнала
(Nomal velocity propagation)
71%
Максимальное рассогласование ёмкости пара-земля
(Capacitance Unbalance pair to Ground)
330 пФ/100м
Сертификация лабораториями UL, 3P и ETL
Соответствует стандартам TIA/EIA 568-C.2 cat. 5E, UL444, EN50173-1, ISO/IEC 11801
Количество метров в коробке 305 м
Цветовая кодировка Пара 1 "голубой/бело-голубой";
Пара 2 "оранжевый/бело-оранжевый";
Пара 3 "зеленый/бело-зеленый";
Пара 4 "коричневый/бело-коричневый".


Передаточные характеристики кабеля:

Frequency
(MHz)

IL

MAX.
(dB/100m)

NEXT

MIN.
(dB)

ACR

MIN.
(dB)

PS.NEXT

MIN.
(dB)

PS.ACR

MIN.
(db)

ACRF

MIN.
(dB/100m)

PS.ACRF

MIN.
(dB/100m)

R.L.

MIN.
(dB)

1 2.0
65.3 63.3 62.3 60.3 63.8 60.8 20
4 4.1 56.3 52.2 53.3 53.2 51.7 48.7 23
8 5.8 51.8 46.0 48.8 43.0 45.7 42.7 24.5
10 6.5 50.3
43.8
47.3
40.8
43.8 40.8 25
16 8.2 50.3 39.1
44.3
36.1
39.7 36.7 25
20 9.3 45.8
36.5
42.8
33.5 37.8 34.8 25
25 10.4 44.3
33.9
41.3
30.9 35.8 32.8 24.3
31.25 11.7 42.9
31.2
39.9
28.2 33.9 30.9 23.6
62.5 17 38.4
21.4
35.4
18.4 27.8 24.8 21.5
100 22 35.3
13.3
32.3
10.3 23.8 20.8 20.1
155 28.1 32.5
4.4
29.5
1.4 20 17 18.8
200 32.4 30.8
-/- 27.8
-/- 17.7 14.7 18
240 36 29.6
-/- 26.6
-/- 16.2 13.2 17.4
300 41 28.2
-/- 25.2
-/- 14.2 11.2 16.8
350 44.9 27.1
-/- 24.1
-/- 12.9 9.9 16.3
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.

Информация для заказа (8)

Код товара Наименование
LAN-5EUTP-LSZH-BK Кабель LANMASTER UTP, 4 пары, кат. 5Е, 350Mhz, LSZH, черный, 305 м Добавить в список
LAN-5EUTP-LSZH-BL Кабель LANMASTER UTP, 4 пары, кат. 5Е, 350Mhz, LSZH, синий, 305 м Добавить в список
LAN-5EUTP-LSZH-GN Кабель LANMASTER UTP, 4 пары, кат. 5Е, 350Mhz, LSZH, зеленый, 305 м Добавить в список
LAN-5EUTP-LSZH-GY Кабель LANMASTER UTP, 4 пары, кат. 5Е, 350Mhz, LSZH, серый, 305 м Добавить в список
LAN-5EUTP-LSZH-OR Кабель LANMASTER UTP, 4 пары, кат. 5Е, 350Mhz, LSZH, оранжевый, 305 м Добавить в список
LAN-5EUTP-LSZH-RD Кабель LANMASTER UTP, 4 пары, кат. 5Е, 350Mhz, LSZH, красный, 305 м Добавить в список
LAN-5EUTP-LSZH-WH Кабель LANMASTER UTP, 4 пары, кат. 5Е, 350Mhz, LSZH, белый, 305 м Добавить в список
LAN-5EUTP-LSZH-YL Кабель LANMASTER UTP, 4 пары, кат. 5Е, 350Mhz, LSZH, желтый, 305 м Добавить в список
