Соединительный модуль, экранированный, категории 5e

Соединительный модуль, экранированный, категории 5e
LAN-CNB-STP5E

Соединительный модуль предназначен для соединения двух отрезков экранированного 4-х парного кабеля путем терминации на IDC разъемы.

Соответствует требованиям категории 5e.

Применяется при ремонтных работах для быстрого восстановления соединения поврежденного кабеля, а также для организации консолидационной точки.

Может монтироваться на стену, потолок, или любую доступную поверхность. В силу незначительного веса и габаритов может оставаться незафиксированным, или помещаться внутри жгута кабелей.

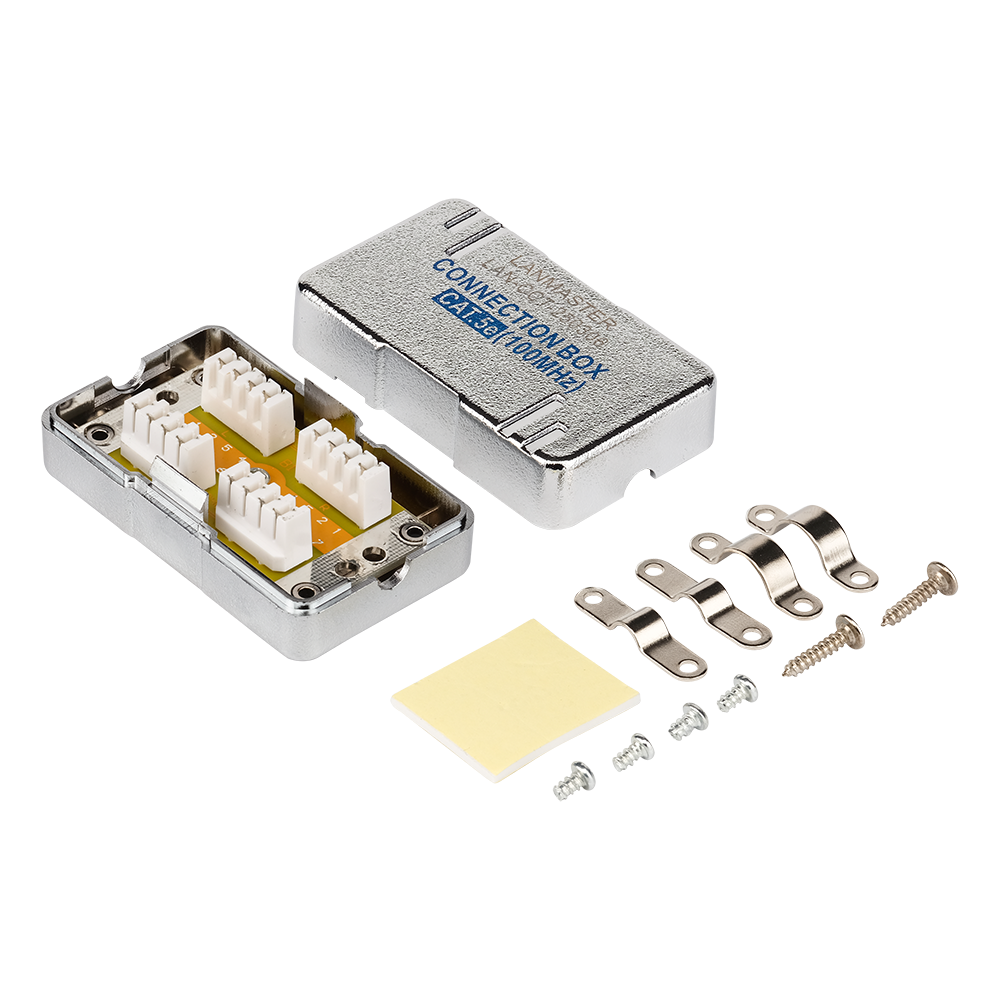

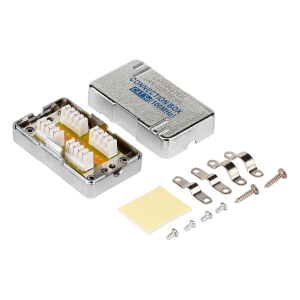

В комплект поставки входят:

  • Соединительный модуль - 1 шт.
  • Винты для крепления - 2 шт.

Пример лабораторного испытания соединителя в качестве ремонтной единицы.


Схема установки консолидационной точки

Длина кабельной линии - 90 метров.Линия оконцована с одной стороны патч-панелью, с другой стороны стандартным кейстоуном кат.5e.

Кабель смотан в бухту. Разрыв точно посередине.

Полученные результаты:
  • Запас по затуханию: 2,4 Дб
  • Запас по NEXT: 6,7 Дб
  • Запас по PSNEXT: 6,8 Дб
  • Запас по ELFEXT: 8,1 Дб
  • Запас по PSELFEXT: 10,5 Дб
  • Запас по RL: 8,2 Дб

Наиболее частые вопросы и ответы

Для чего предназначен соединительный модуль LAN-CNB-STP5E?

Соединительный модуль предназначен для соединения двух отрезков экранированного 4-парного кабеля путём терминации на разъёмы IDC (контакты, врезающиеся в изоляцию). Соответствует требованиям категории 5e. Применяется при ремонтных работах для быстрого восстановления соединения повреждённого кабеля, а также для организации консолидационной точки (промежуточной точки подключения кабеля).

Соединительный модуль, экранированный, категории 5e LAN-CNB-STP5E

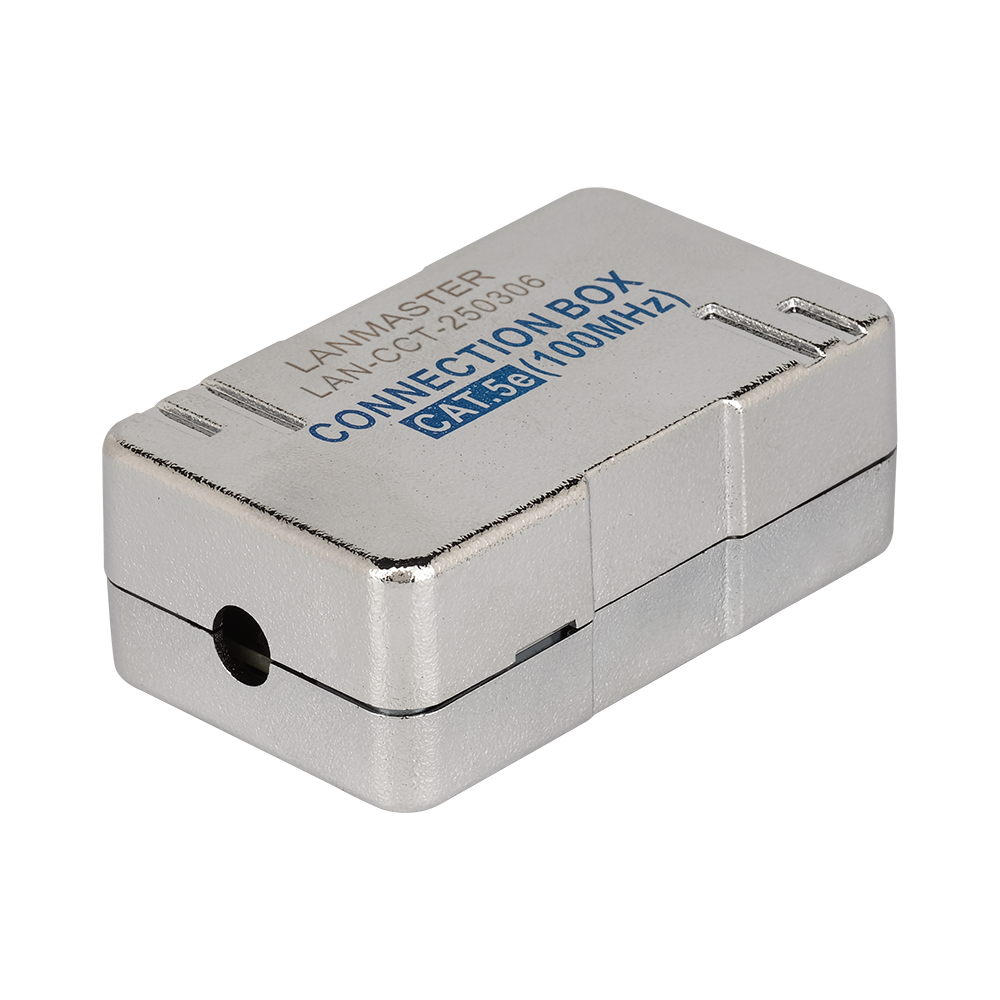

Внешний вид LAN-CNB-STP5E
Как соединить кабели в модуле LAN-CNB-STP5E?

Снимите оболочку кабелей на необходимую длину, разведите проводники по цветной маркировке модуля и заделайте их в контакты IDC (контакт, врезающийся в изоляцию) ударным инструментом. Используйте одну схему разводки (T568A или T568B) для обоих отрезков и сохраняйте скрутку пар до места заделки. Соедините экраны обоих кабелей через экранирующий корпус модуля. Модуль можно закрепить на стене, потолке или другой поверхности, а также оставить внутри жгута кабелей.

Влияет ли соединительный модуль LAN-CNB-STP5E на характеристики линии?

Любое дополнительное соединение вносит потери, поэтому применяйте модуль ограниченно — для ремонта и консолидационных точек. Категория линии определяется самым слабым компонентом, поэтому кабели должны соответствовать категории модуля или быть выше.

Что делать, если линия с модулем LAN-CNB-STP5E не работает или работает нестабильно?

Проверьте, что проводники подключены по одной схеме на обоих концах линии, нет обрыва и короткого замыкания, а все соединители исправны и защёлкнуты до конца. Проверьте линию тестером и убедитесь, что категория всех компонентов не ниже требуемой.

Что делать, если изделие LAN-CNB-STP5E не работает или работает нестабильно?

Проверьте, что соединители защёлкнуты до конца, проводники подключены по одной схеме на обоих концах линии, нет обрыва и короткого замыкания. Проверьте линию тестером, при необходимости переделайте заделку и убедитесь, что категория всех компонентов не ниже требуемой.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-CNB-STP5E шт 65 × 35 × 25 0.067 0.000057

Упаковка

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-CNB-STP5E кор 390 × 255 × 140 7.02 0.013923
LAN-CNB-STP5E пак 360 × 230 × 45 3.34 0.003726

Коды товаров (1)

  • Соединительный модуль, экранированный, категории 5e
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
