Комплект для герметичного соединения патч-кордов, IP67, экранированный, категории 6

Комплект для герметичного соединения патч-кордов, IP67, экранированный, категории 6
LAN-CP45S6/SET-WP

Соединитель со степенью защиты IP-67.

Особенности:

  • используется, когда требуется оперативное решение экстренной проблемы
  • простая конструкция
  • готовый комплект, совместимость с компонентами


Повторитель портов (проходной адаптер) RJ-45 предназначен для быстрого подключения заранее претерминированных кабельных линков при организации кабельной сети. Подходят для установки в помещениях с неблагоприятными условиями окружающей среды (высокая влажность, перепады температуры, вибрация, пыль, электромагнитные помехи): промышленных цехах, лабораториях и т.п.

Герметичность разъема обеспечивается благодаря резиновым уплотнителям и винтовым соединениям.

Класс защиты – IP67.

Наиболее частые вопросы и ответы

Для чего предназначен LAN-CP45S6/SET-WP?

Комплект предназначен для герметичного соединения двух готовых патч-кордов RJ45. Это экранированное исполнение категории 6 со степенью защиты IP67.

Где можно использовать комплект?

В описании указаны промышленные цеха, лаборатории и другие помещения с высокой влажностью, пылью, вибрацией, перепадами температуры и электромагнитными помехами. Условия применения всей линии должны соответствовать проекту и характеристикам её компонентов.

Нужно ли заново обжимать патч-корды?

Изделие рассчитано на подключение уже оконцованных кабельных линий через проходной адаптер RJ45. Заделка жил в сам адаптер не требуется.

Это коммутатор или усилитель сигнала?

Нет. Проходной адаптер выполняет соединение разъёмов; он не усиливает сигнал и не увеличивает допустимую длину Ethernet-линии.

Какие патч-корды выбрать?

Для экранированной линии категории 6 используйте экранированные патч-корды соответствующей категории. До сборки проверьте, что разъёмы, защитные колпачки и оболочка кабеля подходят к корпусу и уплотнительным вводам.

Можно ли считать любой патч-корд RJ45 совместимым?

Совпадения типа разъёма недостаточно: громоздкий колпачок или неподходящая оболочка могут мешать сборке и обжатию уплотнения. Проверьте механическую совместимость до установки на объекте.

За счёт чего обеспечивается герметичность?

Герметичность обеспечивают резиновые уплотнители и винтовые соединения. Уплотнители должны быть целыми, чистыми и правильно установленными, а резьбовые части — полностью собранными.

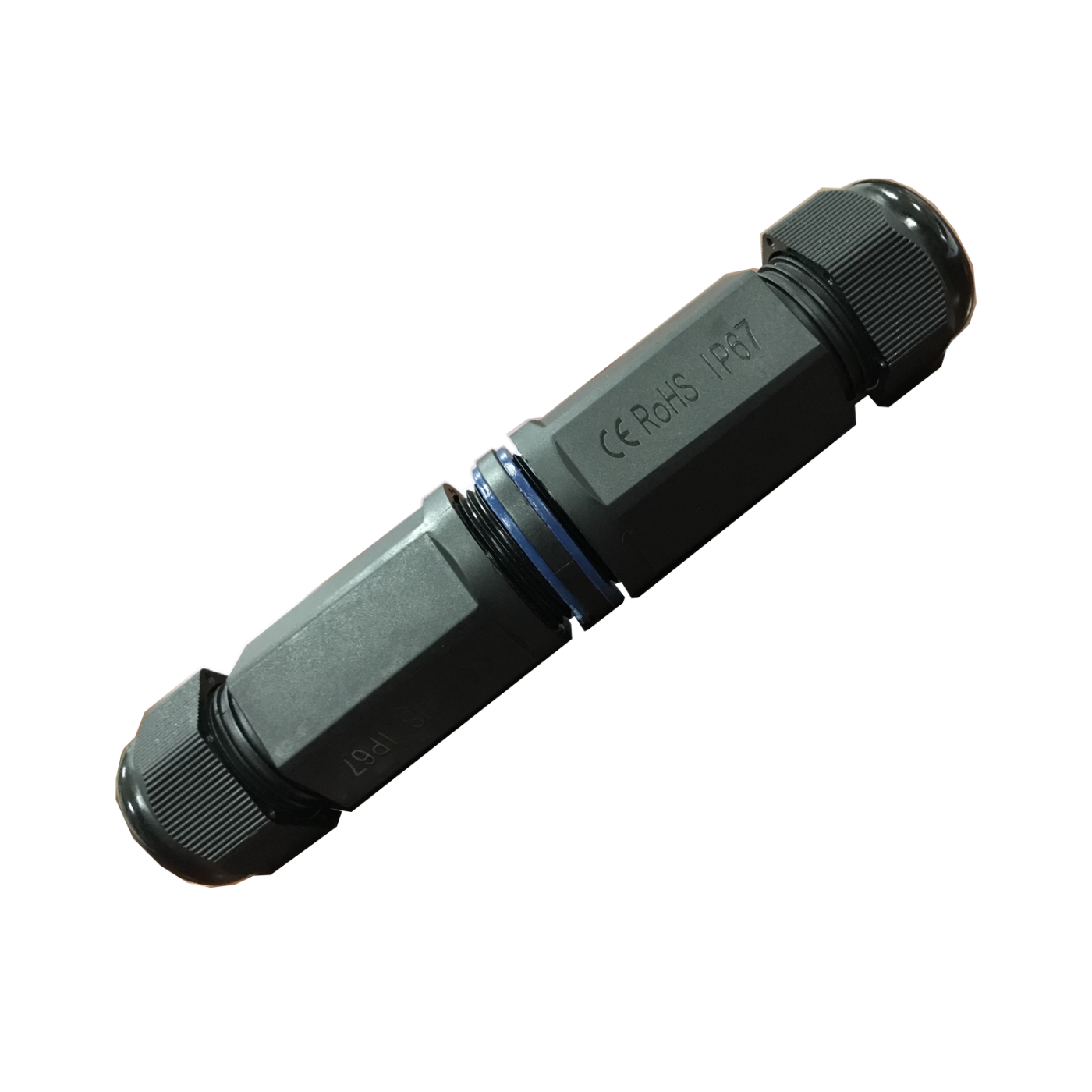

Резьбовое соединение корпуса и уплотнительное кольцо
Резьбовое соединение корпуса и уплотнительное кольцо
Сохраняется ли защита IP67 в разобранном виде?

Нет. Открытые порты RJ45 и разобранный корпус нельзя считать герметичными. Защиту оценивают для правильно собранного соединения с подходящими кабелями и установленными уплотнениями.

Что проверить перед монтажом?

Осмотрите корпус, резьбу, уплотнители и контакты RJ45. Убедитесь, что внутри нет воды, пыли и посторонних частиц. Не собирайте соединение с повреждённым уплотнителем или треснувшим корпусом.

Как избежать ошибок при сборке?

Следуйте последовательности в монтажном видео. Проверьте порядок установки деталей до соединения патч-кордов, фиксацию коннекторов в адаптере и правильную посадку уплотнителей. Не допускайте перекоса резьбы.

Нужно ли зачищать оболочку кабеля в месте уплотнения?

Не снимайте оболочку ради установки герметичного ввода: уплотнение должно прилегать к неповреждённой наружной оболочке. Не зажимайте в уплотнении отдельные проводники или оголённый экран.

Можно ли затягивать корпус с большим усилием?

Не используйте чрезмерное усилие и не сдавливайте корпус инструментом. Перетяжка может повредить резьбу или уплотнения; соблюдайте указания монтажной документации.

Как сохранить экранирование линии?

Используйте экранированные патч-корды и проверьте целостность экранирующих контактов соединения. Подключение экрана и уравнивание потенциалов выполняйте по проекту кабельной системы.

Как закрепить соединение и уложить кабель?

Разместите соединение так, чтобы его можно было осмотреть и обслужить. Не передавайте натяжение кабеля на разъёмы, избегайте резких изгибов у вводов и предусмотрите механическую защиту по условиям объекта.

Что проверить после сборки?

Проверьте посадку коннекторов, состояние корпуса и уплотнений, отсутствие перекосов и натяжения. Затем проверьте разводку проводников и экран кабельным тестером; для подтверждения категории линии используйте соответствующие измерения.

Что делать, если после соединения нет связи?

Проверьте оба патч-корда отдельно, фиксацию коннекторов и разводку контактов. Осмотрите адаптер на загрязнение и повреждения. Наличие светового индикатора связи само по себе не подтверждает параметры линии категории 6.

Как правильно использовать и хранить комплект?

Храните детали в чистой сухой упаковке, защищая контакты и уплотнители от загрязнения, ударов и деформации. Перед повторной сборкой осмотрите уплотнения и резьбу. После попадания влаги не закрывайте её внутри корпуса: устраните причину и просушите детали перед сборкой.

Можно ли использовать комплект для наружной установки на фасаде здания?

Герметичный комплект защищает соединение от влаги и пыли в точке ввода, но перед наружным монтажом на фасаде проверьте УФ-стойкость и температурный диапазон применяемых материалов и самого кабеля.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-CP45S6/SET-WP шт 130 × 30 × 30 0.06 0.000117

Коды товаров (1)

  • Комплект для герметичного соединения патч-кордов, IP67, экранированный, категории 6
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
