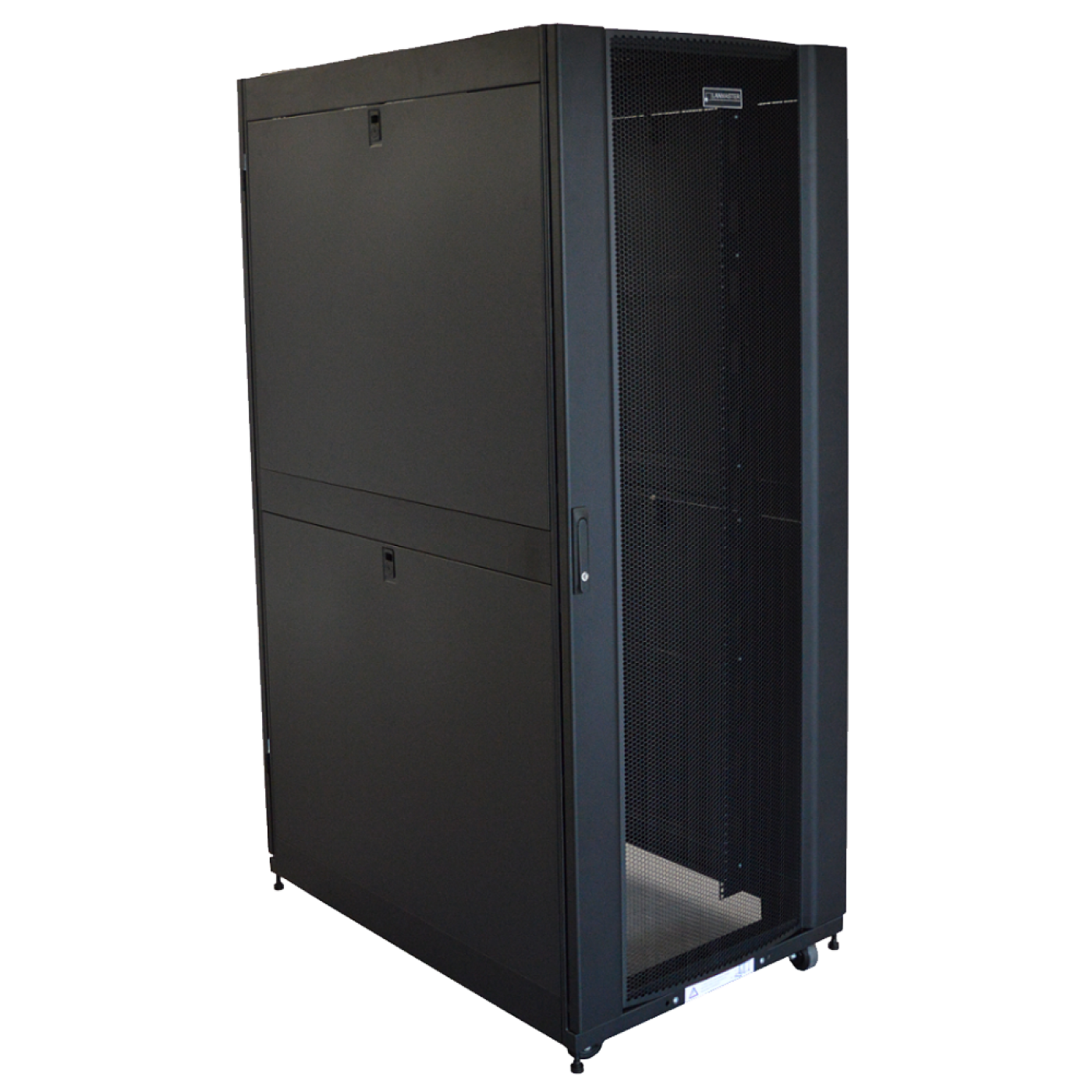

Шкаф напольный LANMASTER серии DC шириной 800 мм
Линейка шкафов LANMASTER DC разработана с учетом специальных требований и особенностей эксплуатации монтажных конструктивов в Центрах Обработки Данных. Силовой каркас спроектирован с расчетом на повышенную статическую нагрузку, до 1500 кг на шкаф. Профилированные двери, с коэффициентом перфорации, превышающим 80%, обеспечивают эффективное охлаждение оборудования,установленного в шкафу.
Задние двери шкафа двустворчатые распашные. Такая конструкция дверей позволяет не только экономить место в серверной, но и обеспечивает удобный доступ для обслуживания установленного в шкафу оборудования. Двери оснащены замками, переднюю и задние двери можно поменять местами. Достаточно расстояния всего 400мм между шкафом и стеной серверной, чтобы обеспечить оптимальное открытие распашной задней двери.
Конструкция шкафа оптимизирована с целью минимизации временных затрат монтажников за счет использования метода крупноузловой сборки с сокращенным количеством операций.

На горизонтальные профили нанесены хорошо просматриваемые метки глубины с шагом в 6,4мм, что помогает точно установить профили в одинаковое положение на разных сторонах шкафа. На монтажные профили нанесены метки в юнитах для точной установки оборудования по высоте.
В шкафах шириной 800мм усиленные монтажные профили имеют увеличенную ширину. Это обеспечивает дополнительные возможности организации кабелей при высокой плотности их размещения. Положение монтажных профилей может быть изменено по глубине, даже в собранном шкафу.
В профилях имеются отверстия для прокладки кабелей. При открытых отверстиях боковой обдув оборудования усиливается. В то же время, при необходимости, их можно закрыть щеточными вводами, это перекроет воздушные потоки и позволит беспрепятственно заводить кабели во внутреннее пространство шкафа.

Специально для этого шкафа разработаны органайзеры повышенной емкости LAN-DC-CB-xxUx8-VO1x. Они устанавливаются на монтажные профили, имеют отверстия для подвода кабеля сзади, сверху и снизу. Обеспечивают поддержку кабелей на уровне каждого юнита.
По периметру крыши шкафа расположены отверстия для кабельных вводов, что позволяет заводить кабели в шкаф с любой стороны. Боковые кабельные вводы крыши имеют открывающиеся пластиковые заглушки, передние и задние кабельные вводы могут быть защищены щеточными панелями.
Внутри шкафа кабели могут быть зафиксированы на вертикальных лотках, входящих в комплект шкафа. Лотки так же отлично подходят для размещения PDU (Zero U), так как имеют петли для быстрого монтажа вертикальных блоков распределения питания.


Боковые панели(в комплекте шкафа не поставляются) быстросъемные, оснащены замком и защелкой. Для облегчения манипуляций и обеспечения удобного доступа к оборудованию, быстросъемные боковые панели разделены по высоте, могут демонтироваться независимо друг от друга, обладают небольшим весом.
В комплект поставки входят кронштейны для крепления шкафа болтами к полу. При помощи кронштейнов шкаф можно надежно закрепить к полу на месте его установки.
Установленные в ряд шкафы можно соединять между собой при помощи специального крепежа, тем самым придавать им дополнительную устойчивость. Провода заземления, а также крепежные элементы для объединения шкафов в ряд, входят в комплект шкафа. Шкафы поставляются в разобранном виде, в двух упаковках.
| Артикул | Высота шкафа | Габариты шкафа (ШxГхВ) мм | Габариты упаковки, мм | Объем упаковки м3 | Вес шкафа (нетто/брутто), кг | |
|---|---|---|---|---|---|---|
| Коробка 1 | Коробка 2 | |||||
| LAN-DC-CBP-42Ux8x10 | 42U | 800 x 1070 x 1992 | 2075 x 260 x 820 | 1970 x 315 x 155 | 0,54 | 116,0/127,4 |
| LAN-DC-CBP-42Ux8x12 | 42U | 800 x 1200 x 1992 | 2075 x 260 x 820 | 1970 x 315 x 155 | 0,54 | 122,0/136,0 |
| LAN-DC-CBP-48Ux8x10 | 48U | 800 x 1070 x 2259 | 2315 x 260 x 820 | 2230 x 315 x 155 | 0,60 | 128,0/140,0 |
| LAN-DC-CBP-48Ux8x12 | 48U | 800 x 1200 x 2259 | 2075 x 260 x 820 | 1970 x 315 x 155 | 0,54 | 134,0/144,0 |
Наиболее частые вопросы и ответы
Для чего предназначен шкаф LANMASTER DC шириной 800 мм?
Серия LAN-DC-CBP-xxU-8xy предназначена для размещения серверного, сетевого и телекоммуникационного оборудования в ЦОД и серверных. Ширина 800 мм обеспечивает дополнительное пространство для организации кабелей.
Какие высоты представлены в серии?
В карточке представлены исполнения 42U и 48U. Артикулы: LAN-DC-CBP-42Ux8x10, LAN-DC-CBP-42Ux8x12, LAN-DC-CBP-48Ux8x10 и LAN-DC-CBP-48Ux8x12.
Чем наружная глубина отличается от монтажной?
Наружная глубина включает корпус и двери. Полезное место для оборудования определяется положением профилей, направляющими устройства, разъёмами и запасом для изгиба кабелей. Не выбирайте сервер только по заявленному наружному размеру шкафа.
Что означает высота в юнитах?
1U соответствует 44,45 мм монтажной высоты. При выборе 42U или 48U суммируйте высоту оборудования, полок и организаторов, оставляя резерв для обслуживания и расширения.
Какая нагрузка заявлена для силового каркаса?
Производитель указывает повышенную статическую нагрузку до 1500 кг на шкаф. Это характеристика каркаса при предусмотренной установке, а не разрешение нагружать любую полку, направляющую или ролики на 1500 кг.
Можно ли перемещать на роликах шкаф с нагрузкой 1500 кг?
Статическую нагрузку каркаса нельзя переносить на режим перемещения. Проверьте допустимую нагрузку конкретного комплекта роликов, состояние пола, пороги и маршрут. Способ перемещения загруженного шкафа должен соответствовать документации и правилам объекта.
Как распределить тяжёлое оборудование?
Размещайте тяжёлые устройства ниже, на подходящих опорах, учитывая требования производителя оборудования. Соблюдайте ограничения полок и направляющих, распределяйте нагрузку и проверьте устойчивость шкафа.
Как проверить совместимость серверных направляющих?
Проверьте расстояние между передними и задними профилями, тип креплений и диапазон регулировки направляющих сервера. Соответствия формату 19 дюймов недостаточно для подтверждения глубины и несущей способности.
Можно ли устанавливать тяжёлый сервер только на передние крепления?
Не используйте передние монтажные уши как единственную опору, если производитель сервера требует направляющие или заднюю поддержку. Применяйте предусмотренную системой крепления опору.
Как устроены двери и зачем нужна перфорация?
Двери профилированные, с коэффициентом перфорации более 80%. Они обеспечивают проход воздуха через шкаф; эффективность охлаждения зависит также от оборудования, размещения кабелей и организации воздушных потоков в серверной.
Какие задние двери предусмотрены?
Задние двери двустворчатые распашные. Такое исполнение уменьшает место, необходимое для открывания, и облегчает доступ к оборудованию сзади.
Достаточно ли оставить за шкафом 400 мм?
В описании 400 мм указаны как расстояние, достаточное для открывания задней распашной двери. Это не универсальная ширина прохода для обслуживания или эвакуации. Проход рассчитывайте по оборудованию, работам и требованиям объекта.
Можно ли поменять передние и задние двери местами?
Да, производитель предусматривает такую возможность. После перестановки проверьте крепления, замки, зазоры и восстановите все предусмотренные соединения заземления.
Двери закрываются на замок?
Да, двери оснащены замками. После монтажа проверьте закрывание без усилия и организуйте хранение ключей так, чтобы сохранялся доступ для обслуживания.
Как регулируется положение монтажных профилей?
Можно ли переставлять профили с установленным оборудованием?
Сначала снимите нагрузку с переставляемых профилей и обеспечьте безопасную опору оборудования. Не ослабляйте несущие крепления под нагрузкой; после регулировки проверьте одинаковую глубину и надёжность фиксации.
Для чего нужны метки в юнитах на профилях?
Они помогают установить оборудование на одинаковой высоте справа и слева. Перед закреплением сверяйте уровни на всех используемых профилях, чтобы устройство и направляющие не оказались перекошенными.
Чем отличаются широкие монтажные профили исполнения 800 мм?
Они усилены и имеют увеличенную ширину, что даёт дополнительные возможности для прокладки и организации кабелей. При выборе аксессуаров учитывайте назначение отверстий и доступ к оборудованию.
Для чего нужны отверстия в монтажных профилях?
Как установить вертикальные органайзеры повышенной ёмкости?
Как организовано обслуживание кабелей в органайзере?
Органайзеры имеют отверстия для подвода сзади, сверху и снизу и поддержку кабелей на уровне каждого юнита. Сохраняйте радиус изгиба, не перетягивайте пучки и оставляйте доступ к разъёмам.
Где расположены кабельные вводы крыши?
Отверстия расположены по периметру крыши, позволяя заводить кабели с разных сторон. Выбирайте вводы по трассам и проекту организации воздуха, защищая кабели от кромок.
Какие заглушки и щеточные панели используются на крыше?
Боковые вводы имеют открывающиеся пластиковые заглушки. Передние и задние вводы могут защищаться щеточными панелями. Неиспользуемые отверстия закрывайте согласно проекту и комплектации аксессуаров.
Входят ли вертикальные кабельные лотки в комплект шкафа?
Да, вертикальные лотки указаны в составе шкафа. На них можно фиксировать кабели. Эти лотки не следует путать с органайзерами повышенной ёмкости LAN-DC-CB-xxUx8-VO1x.
Можно ли установить вертикальный блок распределения питания (PDU) без занятия юнитов?
Вертикальные лотки шкафа имеют петли для быстрого монтажа блоков распределения питания (PDU) исполнения Zero U — они не занимают монтажные юниты. Проверьте совместимость крепёжных элементов и размеры выбранного блока распределения питания, а также доступ к розеткам и проводам питания.
Входят ли боковые панели в базовую комплектацию?
Нет. Производитель прямо указывает, что боковые панели поставляются отдельно. Для отдельно стоящего шкафа и крайних шкафов ряда предусмотрите нужное количество панелей по проекту.
Как снимаются боковые панели?
Они быстросъёмные, оснащены замком и защёлкой и разделены по высоте. Части снимаются независимо, что облегчает доступ. При снятии поддерживайте панель и не допускайте её падения на кабели или оборудование.
Как поставляется шкаф и сколько упаковок в комплекте?
Шкаф поставляется в разобранном виде в двух упаковках. Заказанные отдельно боковые панели, ролики и другие аксессуары могут иметь отдельную упаковку; проверяйте их по документам поставки.
Что проверить перед началом сборки?
Сверьте артикул, обе упаковки, крепёж, профили, двери, крышу и комплектные лотки по инструкции. Осмотрите покрытие и детали на повреждения и подготовьте ровную площадку достаточного размера.
Какой порядок сборки следует использовать?
Следуйте инструкции выбранного артикула и монтажному видео: сначала соберите силовой каркас, затем установите профили, кабельные элементы и предусмотренные аксессуары. Не переносите порядок и крепёж от другой серии шкафа.
Можно ли собрать шкаф одному?
Крупные рамы, двери и панели требуют безопасного удержания. Планируйте сборку с помощником и подходящими средствами перемещения. Не пытайтесь удерживать тяжёлый элемент одной рукой во время закрепления.
Предусмотрено ли крепление шкафа к полу?
Да. В комплект входят кронштейны для крепления шкафа болтами к полу. Крепёж к основанию выбирайте по материалу пола и проектной нагрузке, заранее проверив скрытые коммуникации.
Можно ли соединить несколько шкафов в ряд?
Да. Крепёж для объединения в ряд входит в комплект. Выровняйте шкафы, соедините их предусмотренным крепежом и сохраните доступ к дверям, кабельным вводам и заземлению.
Нужно ли заземлять шкаф?
Да, выполните предусмотренные проектом защитное заземление и уравнивание потенциалов. Провода заземления входят в комплект; после сборки и перестановки дверей проверьте их подключение и целостность.
Подходит ли серия для изолированного холодного или горячего коридора?
В официальном видео шкафы DC представлены как основа решения изолированного коридора. Конкретную конфигурацию проектируйте вместе с ограждениями, заглушками, вводами и системой охлаждения; один шкаф сам по себе не создаёт изоляцию воздушных потоков.
Можно ли оставлять свободные юниты без заглушек?
В системах с разделением холодного и горячего воздуха свободные места обычно закрывают заглушками по проекту, чтобы ограничить перетоки. Решение должно соответствовать схеме охлаждения оборудования.
Что проверить после сборки и загрузки шкафа?
Проверьте геометрию каркаса, затяжку крепежа, фиксацию профилей и оборудования, крепление к полу или объединение в ряд, заземление и замки. Убедитесь, что кабели не натянуты, двери свободно закрываются и воздушные пути не перекрыты.
Как правильно эксплуатировать и хранить шкаф?
До сборки храните детали в защищённом сухом месте в упаковке, не деформируя двери и профили. При эксплуатации регулярно осматривайте крепления, заземление, кабели, замки и воздушные пути. Соблюдайте условия работы установленного оборудования.
Как рассчитать суммарную тепловую нагрузку оборудования в шкафу?
Сложите тепловыделение каждой единицы устанавливаемого оборудования по его паспортным данным и сравните с возможностями охлаждения помещения или серверной. Шкаф сам по себе активного охлаждения не имеет; при высокой плотности оборудования предусмотрите дополнительную вентиляцию.
Пошаговая инструкция по монтажу
Шкаф напольный LANMASTER серии DC шириной 800 мм LAN-DC-CBP-xxU-8xy
-
Распакуйте и проверьте комплектность
Выполняйте сборку вдвоём на свободной ровной площадке. Сверьте содержимое двух штатных упаковок с комплектной инструкцией: передняя и задняя рамы с дверьми, крыша, крепёж, четыре монтажные направляющие, два вертикальных кабельных лотка и шесть горизонтальных профилей. Боковые панели и усиленные ролики поставляются отдельно. В ролике показан шкаф 42U размером 800 × 1200 мм.
-
Подготовьте крепёж
Откройте коробку с крепежом. По комплектной инструкции определите крепёж для каждого соединения. Сохраните инструкцию и защитный пакет. Подготовьте заднюю раму и горизонтальные профили.
-
Закрепите угловые кронштейны
Установите угловые кронштейны на нижние горизонтальные профили, как показано на изображении. Совместите отверстия и закрепите кронштейны комплектным крепежом.
-
Соедините профили с задней рамой
Расположите заднюю раму в показанном положении. Установите горизонтальные профили в предусмотренные места крепления и закрепите соединения. Сохраняйте правильную ориентацию профилей для присоединения второй рамы.
-
Установите переднюю раму
Вдвоём подведите переднюю раму к свободным концам горизонтальных профилей. Совместите и закрепите соединения. Перед окончательной затяжкой проверьте взаимное положение рам и профилей.
-
Установите дополнительные ролики
В примере используются усиленные ролики, приобретаемые отдельно. Пока каркас устойчиво расположен на боку, установите ролики в предусмотренные нижние точки крепления и закрепите их. Статическая нагрузка силового каркаса не определяет допустимую нагрузку роликов.
-
Поднимите каркас вертикально
С помощниками поднимите собранный каркас в вертикальное положение, как показано в ролике. Поддерживайте его во время подъёма и перед продолжением сборки убедитесь в устойчивости.
-
Установите вертикальные кабельные лотки
Расположите два вертикальных кабельных лотка внутри каркаса и закрепите их в предусмотренных точках. Сохраните доступ к отверстиям для прокладки кабелей.
-
Выберите глубину установки направляющих
По меткам на горизонтальных профилях выберите одинаковые положения монтажных направляющих с обеих сторон. Установочную глубину определяйте по оборудованию, которое планируется разместить в шкафу.
-
Установите монтажные направляющие
Установите вертикальные монтажные направляющие в выбранных положениях по глубине. Совместите положения соответствующих направляющих, чтобы оборудование устанавливалось ровно. Проверьте метки перед закреплением.
-
Закрепите монтажные направляющие
Закрепите показанные крупным планом соединения направляющих с горизонтальными профилями. Проверьте крепление всех четырёх направляющих и совпадение соответствующих установочных положений.
-
Установите крышу
Уложите крышу на собранный каркас, совместите точки крепления и закрепите её комплектным крепежом. Сохраните свободными необходимые кабельные вводы.
-
Распакуйте дополнительные боковые панели
Если проект предусматривает боковые панели, распакуйте приобретённый отдельно комплект. Панели разделены по высоте на верхние и нижние части для удобства установки. Перед монтажом определите положение фиксирующих и запирающих элементов.
-
Установите секции боковых панелей
Поддерживая каждую секцию, установите её на каркас показанным способом. Последовательно установите секции, проверьте надёжность фиксации и работу замков.
-
Проверьте собранный шкаф
Проверьте соединения каркаса, установленные ролики, кабельные лотки, направляющие, крышу и фиксаторы боковых панелей. Проверьте свободный ход дверей и работу замков. Перед установкой оборудования выполните предусмотренные документацией проверки монтажа и заземления для конкретного шкафа и комплектующих: в ролике эти операции полностью не показаны.
Массо-габаритные показатели (упаковка)
Одно изделие
| Код товара | Единица измерения | Вес (кг) | Объем (м3) |
|---|---|---|---|
| LAN-DC-CBP-42Ux8x10 | шт | 140 | 0.505549 |
| LAN-DC-CBP-42Ux8x12 | шт | 147 | 0.505778 |
| LAN-DC-CBP-48Ux8x10 | шт | 129 | 0.614946 |
| LAN-DC-CBP-48Ux8x12 | шт | 149.4 | 0.571478 |
Составные части
| Код товара | Номер части | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| LAN-DC-CBP-42Ux8x10 | 1/2 | 2000 × 255 × 815 | 84 | 0.41565 |
| LAN-DC-CBP-42Ux8x10 | 2/2 | 1965 × 305 × 150 | 56 | 0.089899 |
| LAN-DC-CBP-42Ux8x12 | 1/2 | 2000 × 255 × 815 | 89 | 0.41565 |
| LAN-DC-CBP-42Ux8x12 | 2/2 | 1970 × 305 × 150 | 58 | 0.090128 |
| LAN-DC-CBP-48Ux8x10 | 1/2 | 2260 × 260 × 820 | 85 | 0.481832 |
| LAN-DC-CBP-48Ux8x10 | 2/2 | 2260 × 190 × 310 | 44 | 0.133114 |
| LAN-DC-CBP-48Ux8x12 | 1/2 | 2260 × 255 × 815 | 98 | 0.469685 |
| LAN-DC-CBP-48Ux8x12 | 2/2 | 2225 × 305 × 150 | 51.4 | 0.101794 |
Коды товаров (4)
-
Шкаф LANMASTER DC 42U 800х1070 мм, с перфорированными дверьми, без боковых панелей, черный
-
Шкаф LANMASTER DC 42U 800х1200 мм, с перфорированными дверьми, без боковых панелей, черный
-
Шкаф LANMASTER DC 48U 800х1070 мм, с перфорированными дверьми, без боковых панелей, черный
-
Шкаф LANMASTER DC 48U 800х1200 мм, с перфорированными дверьми, без боковых панелей, черный
