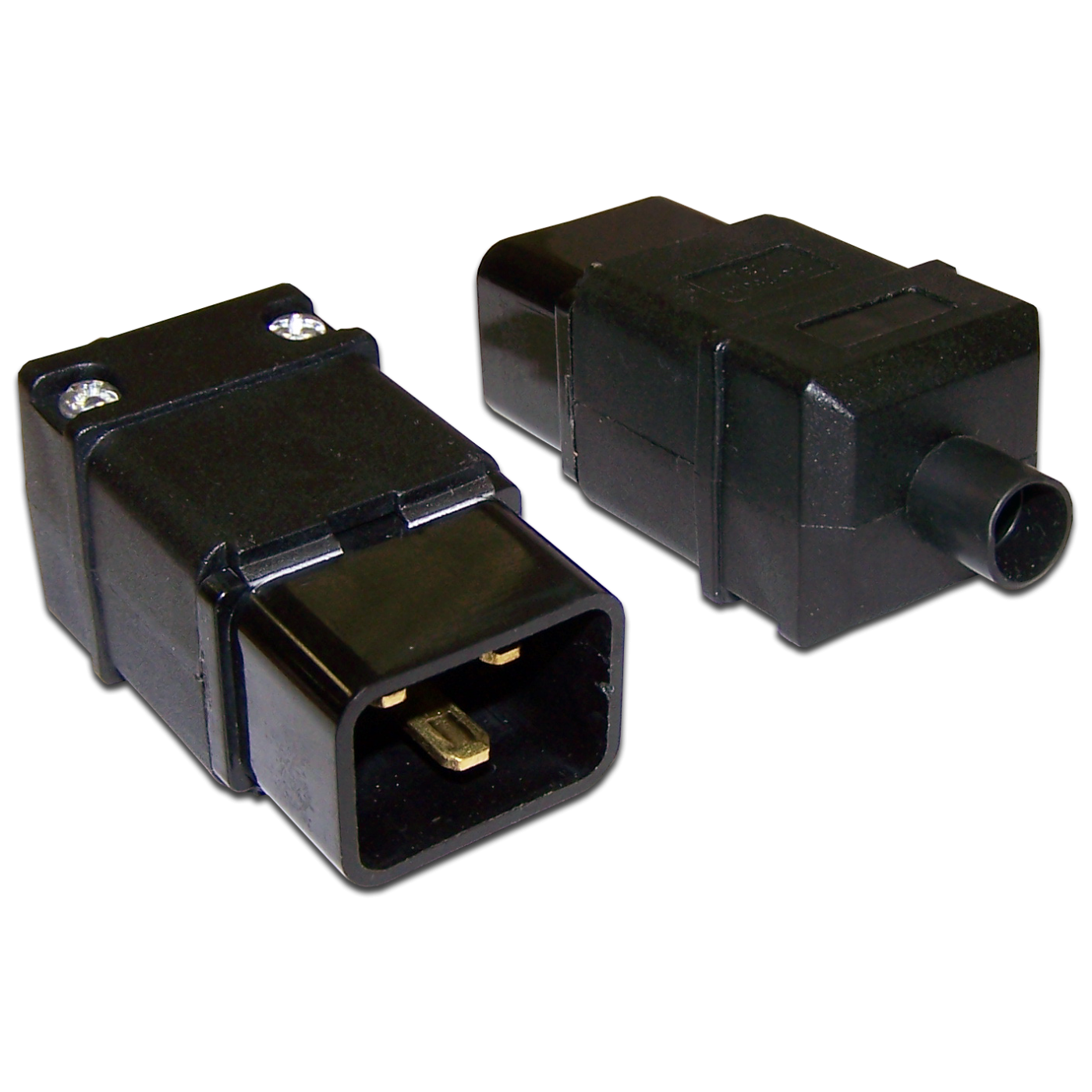

Вилка IEC 60320 C20, 16A, 250V, разборная, черная

Вилка IEC 60320 C20, 16A, 250V, разборная, черная LAN-IEC-320-C20: характеристики, описание, назначение и применение в проектах СКС, ЦОД и инженерной инфраструктуры LANMASTER.
LAN-IEC-320-C20

Разъем С20 предназначен для установки на электрические кабели для их подключения к оборудованию имеющему гнездо С19.

Разъем имеет 3 контакта винтового крепления: фаза, нейтраль и заземление.

Разъем имеет прижимную фиксацию внешней оболочки кабеля. Разборный корпус позволяет осуществлять многократный монтаж/демонтаж разъема на кабеле без ухудшения характеристик.

Материал изолятора: РВТ усиленный стекловолокном, UL-94V-O
Цвет: черный

Номинальное напряжение: 125/ 230 В (переменный ток)
Макс. допустимое напряжение: 250 В (переменный ток)
Номинальная частота: 50 Гц
Макс. ток нагрузки: 16 A
Макс. рабочая температура: 75°С
Предельное напряжение: Кратковременно 2000В
Сопротивление изолятора: не менее 1000 Мом

Наиболее частые вопросы и ответы

Для чего предназначен разъём LAN-IEC-320-C20?

Разъём IEC 60320 C20 устанавливается на силовой кабель питания и соединяется с аппаратурой, у которой установлен разъём C19. Прямое исполнение подходит для большинства подключений, где за разъёмом достаточно свободного места.

Какие электрические характеристики у разъёма LAN-IEC-320-C20?

Номинальное напряжение — 125/230 В AC, максимально допустимое напряжение — 250 В AC, номинальная частота — 50 Гц, максимальный рабочий ток — 16 А, максимальная рабочая температура — 75 °C, кратковременное предельное напряжение — 2000 В, сопротивление изоляции — не менее 1000 МОм.

Как подключить кабель к разъёму LAN-IEC-320-C20?

Разъём IEC 60320 C20 имеет разборный корпус и 3 контакта винтового крепления — фазу, нейтраль и заземление. Зачистите и подключите каждый проводник кабеля к соответствующему винтовому контакту, затем зафиксируйте наружную оболочку кабеля клеммой-зажимом разъёма и соберите корпус.

Можно ли разбирать и повторно собирать разъём LAN-IEC-320-C20 на том же кабеле?

Да, разборный корпус разъёма IEC 60320 C20 допускает многократную сборку и разборку на кабеле без потери рабочих характеристик, что удобно при замене повреждённого разъёма или перемонтаже кабеля.

Какой диаметр кабеля подходит для разъёма LAN-IEC-320-C20?

Разъём IEC 60320 C20 рассчитан на кабель с внешним диаметром до 8 мм, проходящий через клемму-зажим корпуса.

Из какого материала изготовлен корпус разъёма LAN-IEC-320-C20 и зачем это важно?

Изолятор корпуса выполнен из стеклонаполненного PVC (РВТ) с классом горючести UL-94V-0, то есть материал относится к самозатухающим и не поддерживает дальнейшее горение после удаления источника пламени — это снижает риск распространения огня при неисправности подключённого оборудования.

Можно ли зафиксировать разъём LAN-IEC-320-C20 от случайного отсоединения при вибрации или задевании кабеля?

Сам разъём IEC 60320 C20 не имеет механического замка. На практике для защиты от случайного рассоединения в стойке дополнительно стягивают кабель с панелью или кабельным органайзером стяжкой рядом с местом подключения, оставляя небольшой запас кабеля без натяжения, чтобы вес кабеля и случайное задевание не вытягивали вилку из розетки.

Для какого применения обычно используется разъём LAN-IEC-320-C20?

Разъём IEC 60320 C20 применяется при изготовлении и ремонте силовых кабелей питания, межблочных шнуров и удлинителей для серверного, сетевого и иного оборудования с разъёмом C19, в том числе при замене повреждённого штатного разъёма на кабеле.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-IEC-320-C20 шт 80 × 30 × 40 0.021 0.000096

Упаковка

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-IEC-320-C20 кор 530 × 220 × 360 16 0.041976

Коды товаров (1)

  • Вилка IEC 60320 C20, 16A, 250V, разборная, черная
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
