Назначение:
Применяется для прокладки внутри зданий, в защитных трубах, лотках.
Конструкция:

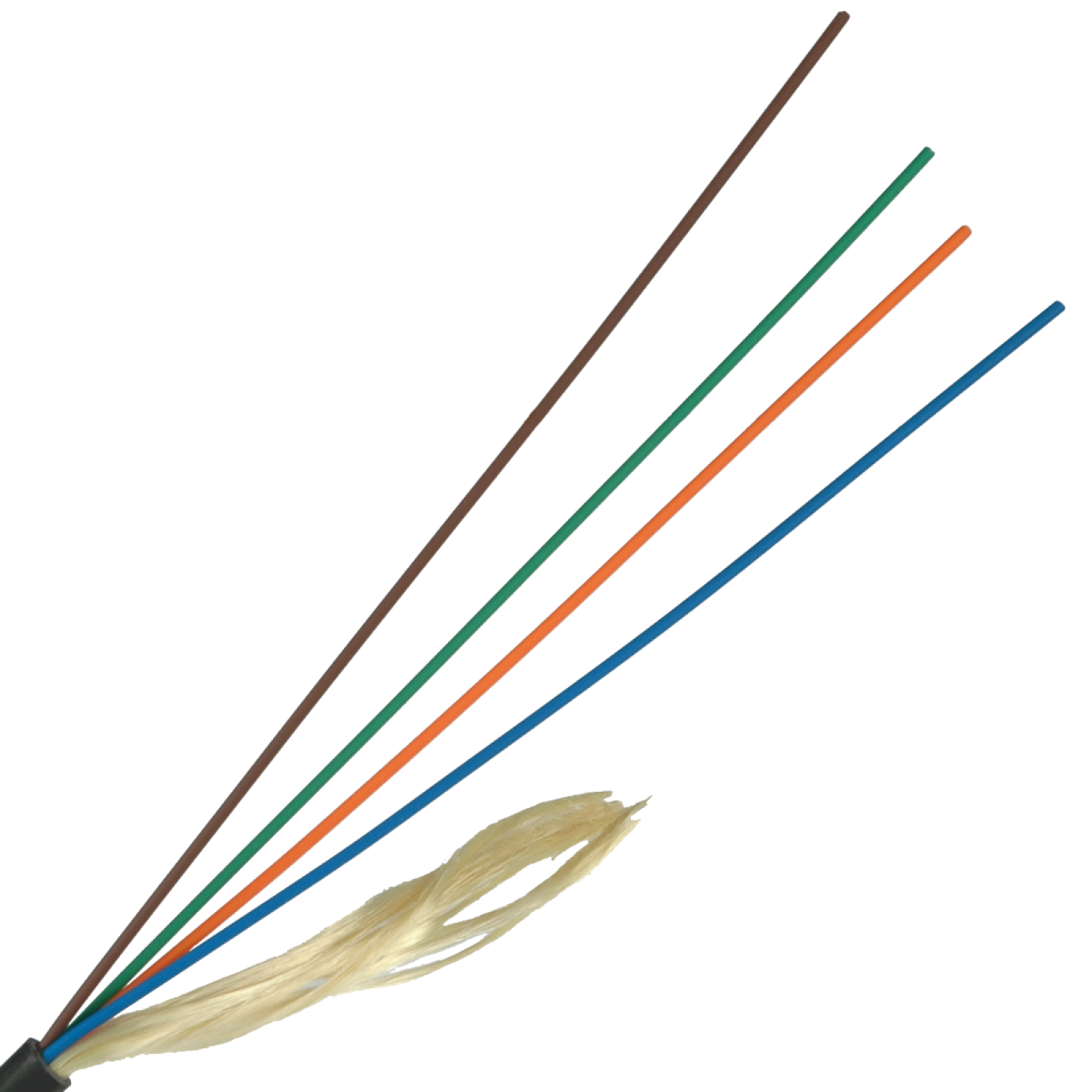

Кабель содержит пучок оптических волокон в буферном покрытии, на который наложен слой упрочняющих арамидных нитей, выполняющих функцию силовых элементов. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением. Оболочка кабеля изготавливается черного цвета стойкой к ультрафиолетовому излучению.
Кабель подразделяется на 2 типа (№1- LAN-OFC-DUxx-yy-HF; № 2 - LAN-OFC-DUxx-yy-LS)

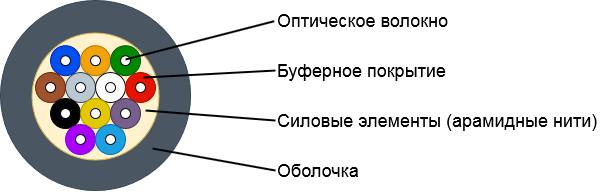

Цветовая идентификация буферного покрытия:
| № |
Волокна 1-12 |
№ |
Волокна 13-24 |
№ |
Волокна 25-36 |
№ |
Волокна 37-48 |
| 1 |
Синий |
13 |
Синий + 1 метка |
25 |
Синий + 2 метки |
37 |
Синий + 3 метки |
| 2 |
Оранжевый |
14 |
Оранжевый + 1 метка |
26 |
Оранжевый + 2 метки |
38 |
Оранжевый + 3 метки |
| 3 |
Зеленый |
15 |
Зеленый + 1 метка |
27 |
Зеленый + 2 метки |
39 |
Зеленый + 3 метки |
| 4 |
Коричневый |
16 |
Коричневый + 1 метка |
28 |
Коричневый + 2 метки |
40 |
Коричневый + 3 метки |
| 5 |
Серый |
17 |
Серый + 1 метка |
29 |
Серый + 2 метки |
41 |
Серый + 3 метки |
| 6 |
Белый |
18 |
Белый + 1 метка |
30 |
Белый + 2 метки |
42 |
Белый + 3 метки |
| 7 |
Красный |
19 |
Красный + 1 метка |
31 |
Красный + 2 метки |
43 |
Красный + 3 метки |
| 8 |
Черный |
20 |
Черный + 1 метка |
32 |
Черный + 2 метки |
44 |
Черный + 3 метки |
| 9 |
Желтый |
21 |
Желтый + 1 метка |
33 |
Желтый + 2 метки |
45 |
Желтый + 3 метки |
| 10 |
Фиолетовый |
22 |
Фиолетовый + 1 метка |
34 |
Фиолетовый + 2 метки |
46 |
Фиолетовый + 3 метки |
| 11 |
Розовый |
23 |
Розовый + 1 метка |
35 |
Розовый + 2 метки |
47 |
Розовый + 3 метки |
| 12 |
Бирюзовый |
24 |
Бирюзовый + 1 метка |
36 |
Бирюзовый + 2 метки |
48 |
Бирюзовый + 3 метки |
Массогабаритные характеристики:
| Кол-во ОВ в кабеле |
Диаметр кабеля, (±0,5）мм |
Вес кабеля, （±5） кг/км |
| LAN-OFC-DUxx-yy-HF |
LAN-OFC-DUxx-yy-LS |
LAN-OFC-DUxx-yy-HF |
LAN-OFC-DUxx-yy-LS |
| 2 |
5,5 |
3,5 |
32,1 |
13,0 |
| 4 |
5,8 |
5,0 |
36,1 |
24,0 |
| 6 |
6,0 |
|
39,7 |
|
| 8 |
6,3 |
6,0 |
43,7 |
35,0 |
| 12 |
6,9 |
6,5 |
51,6 |
41,0 |
| 16 |
7,5 |
7,5 |
60,2 |
52,0 |
| 24 |
8,5 |
8,5 |
75,4 |
74,0 |
| 32 |
10,5 |
9,2 |
95,2 |
75,0 |
| 36 |
11,0 |
9,5 |
102,0 |
78,0 |
| 48 |
12,1 |
10,5 |
121,4 |
95,0 |
Параметры эксплуатации:
| Тип кабеля: |
LAN-OFC-DUxx-yy-HF |
LAN-OFC-DUxx-yy-LS |
| Рабочая температура |
-40°С…+60°С |
-40°С…+60°С |
| Температура монтажа |
-10°С…+50°С |
-10°С…+50°С |
| Температура транспортировки и хранения |
-50°С…+50°С |
-40°С…+50°С |
| Минимальный радиус изгиба |
не менее 10 диаметров кабеля |
10 диаметров кабеля (без растяжения), 20 диаметров кабеля (с макс. растяжением) |
| Срок службы |
25 лет |
25 лет |
Технические параметры кабеля LAN-OFC-DUxx-yy-HF:
Оптический кабель стоек к указанным ниже воздействиям
| Вид воздействия |
Нормируемое значение |
Критерии оценки |
| Монтажное растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) |
1600 Н |
Δα* ≤ 0,05 дБ отсутствие повреждений |
| Длительно допустимое растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) |
800 Н |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-9З метод Е3) |
200 Н/см |
| Динамические изгибы (ГОСТ Р МЭК 794-1-93 метод Е6) |
20 циклов на угол ±90° |
| Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7) |
- 10 циклов
- на угол ± 360° на длине 4 м
|
| Удар (ГОСТ Р МЭК 794-1-93 метод Е4) |
Энергия удара 3 Дж |
Климатические воздействия*
(ГОСТ Р МЭК 794-1-93 метод F1)
|
- диапазон температур от - 40 °С до +60 °С;
- 2 цикла
- время цикла ≥ 16 часов
|
Δα ≤ 0,05 дБ/км |
* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.
Технические параметры кабеля LAN-OFC-DUxx-yy-LS:
| № |
Параметр |
Параметр |
Количество оптических волокон |
| 2 |
4 |
8 |
12 |
16 |
24 |
32 |
36 |
48 |
| 1 |
Допустимое растягивающее усилие, Н |
Кратковременное воздействие |
300 |
300 |
300 |
400 |
600 |
600 |
800 |
800 |
800 |
| Длительное воздействие |
150 |
150 |
150 |
200 |
300 |
300 |
400 |
400 |
400 |
| 2 |
Допустимое раздавливающее усилие, Н/10см |
Кратковременное воздействие |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
| Длительное воздействие |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
Применяемые оптические волокна:
| SU |
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 |
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 |
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 |
Многомодовое, с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
| Номер по каталогу |
Описание |
| LAN-OFC-DUxx-yy-zz |
ВО кабель универсальный, Distribution, нг(А)-HF / LSZH, xx волокон, OS2 Ultra/OS2/OM1/OM2/OM3/OM4, черный |
xx – кол-во волокон
yy – тип волокна (SU, S2, S5, S7, M1, M2, M3, M4)
zz – код типа оболочки: HF- нг(А)-HF; LS -LSZH |
