Назначение:
Абонентский кабель для сетей FTTH, характеризуется небольшими размерами, легкостью и прочностью. Применяется для разводки сети в частном секторе, для прокладки внутри зданий, в кабельных лотках, в кабельных каналах.

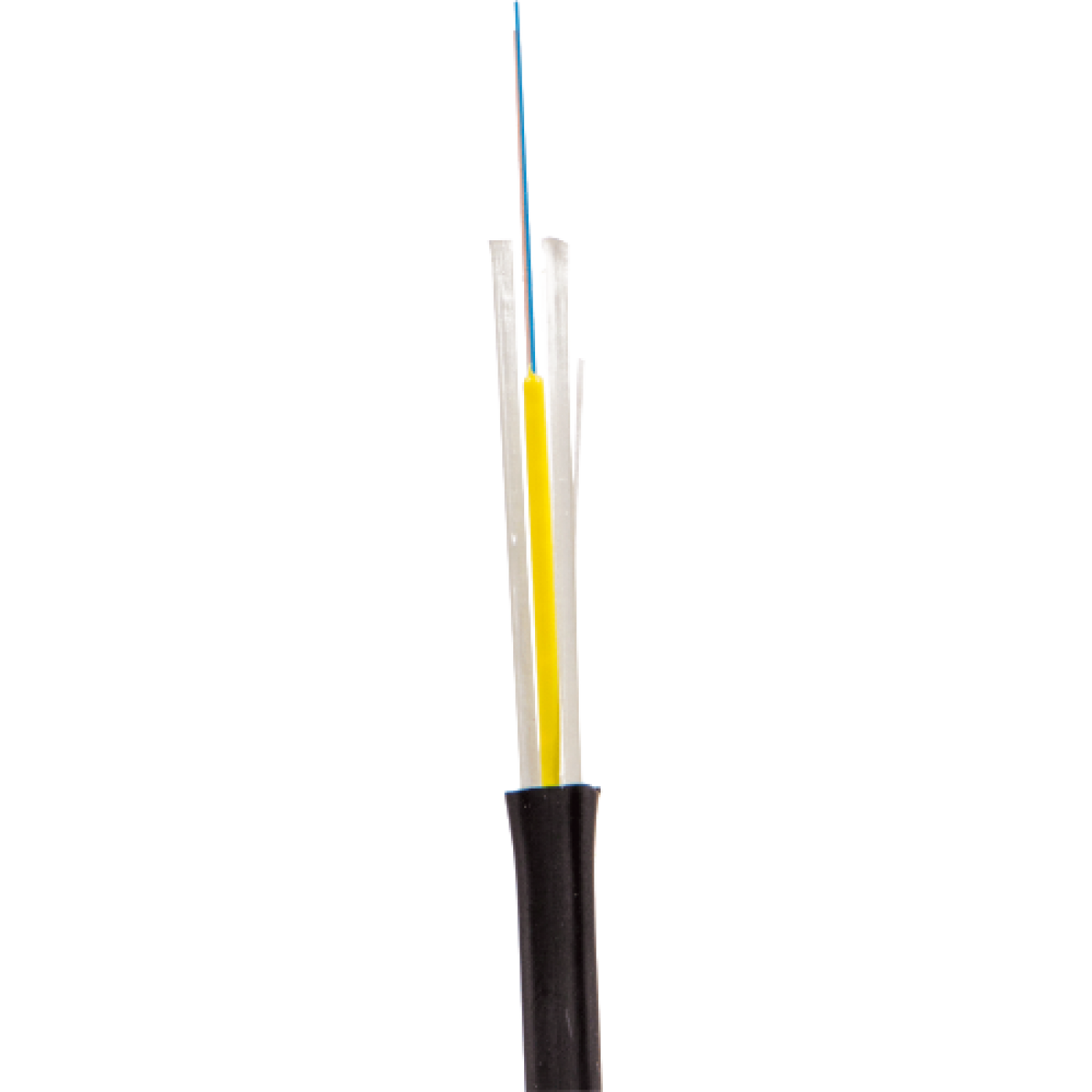

Конструкция:
Кабель содержит несколько оптических волокон. Волокна и силовые элементы находятся в оболочке. Два силовых элемента обеспечивают защиту от механических воздействий. Оболочка кабеля изготавливается из полимерного материала, с пониженным дымо- и газовыделением и не содержащего галогенов, черного цвета, стойкого к UV-ультрафиолету.
Цветовая идентификация оптических волокон:
| № |
Волокна 1-4 |
| 1 |
Синий |
| 2 |
Оранжевый |
| 3 |
Зеленый |
| 4 |
Коричневый |
Массогабаритные характеристики:
| Кол-во ОВ в кабеле |
Габаритные размеры кабеля, мм ± 0.1мм |
Вес кабеля, кг/км± 2кг |
| 1 |
3 х 2 |
8,9 |
| 2 |
3 х 2 |
8,9 |
| 4 |
3 х 2 |
8,9 |
Параметры эксплуатации:
| Температурный диапазон（℃） |
Монтаж |
-20°С…+60°С |
| Транспортировка и хранение |
-40°С…+70°С |
| Эксплуатация |
-40°С…+70°С |
| Срок службы |
25 лет |
Технические параметры кабеля
| № |
Параметр |
Значение |
| 1 |
Допустимое растягивающее усилие |
Кратковременное воздействие |
80 Н |
| Длительное воздействие |
40 Н |
| 2 |
Допустимое раздавливающее усилие |
Кратковременное воздействие |
1000 (Н/10см) |
| Длительное воздействие |
300 Н/10см (для 1 оптич. волокна)
500 Н/10см (для 2-4 оптич. волокон)
|
Применяемые оптические волокна
SU
|
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
|
S2
|
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
S5
|
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
S7
|
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657)
|
M1
|
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
|
M2
|
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
|
M3
|
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
|
M4
|
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)
|
| Номер по каталогу |
Описание |
| LAN-OFC-FUFx-yy-LS |
ВО кабель универсальный FTTH Drop, плоский, FRP, LSZH, x волокно, SM G657/ OM1/OM2/OM3/OM4, белый |
F – силовые FRP элементы (стеклопластиковые прутки)
x - кол-во волокон
yy – тип волокна (SU, S2, S5, S7, M1, M2, M3, M4 ) |
