Предназначен для прокладки в грунт, в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, между зданиями и сооружениями.
Конструкция кабеля:

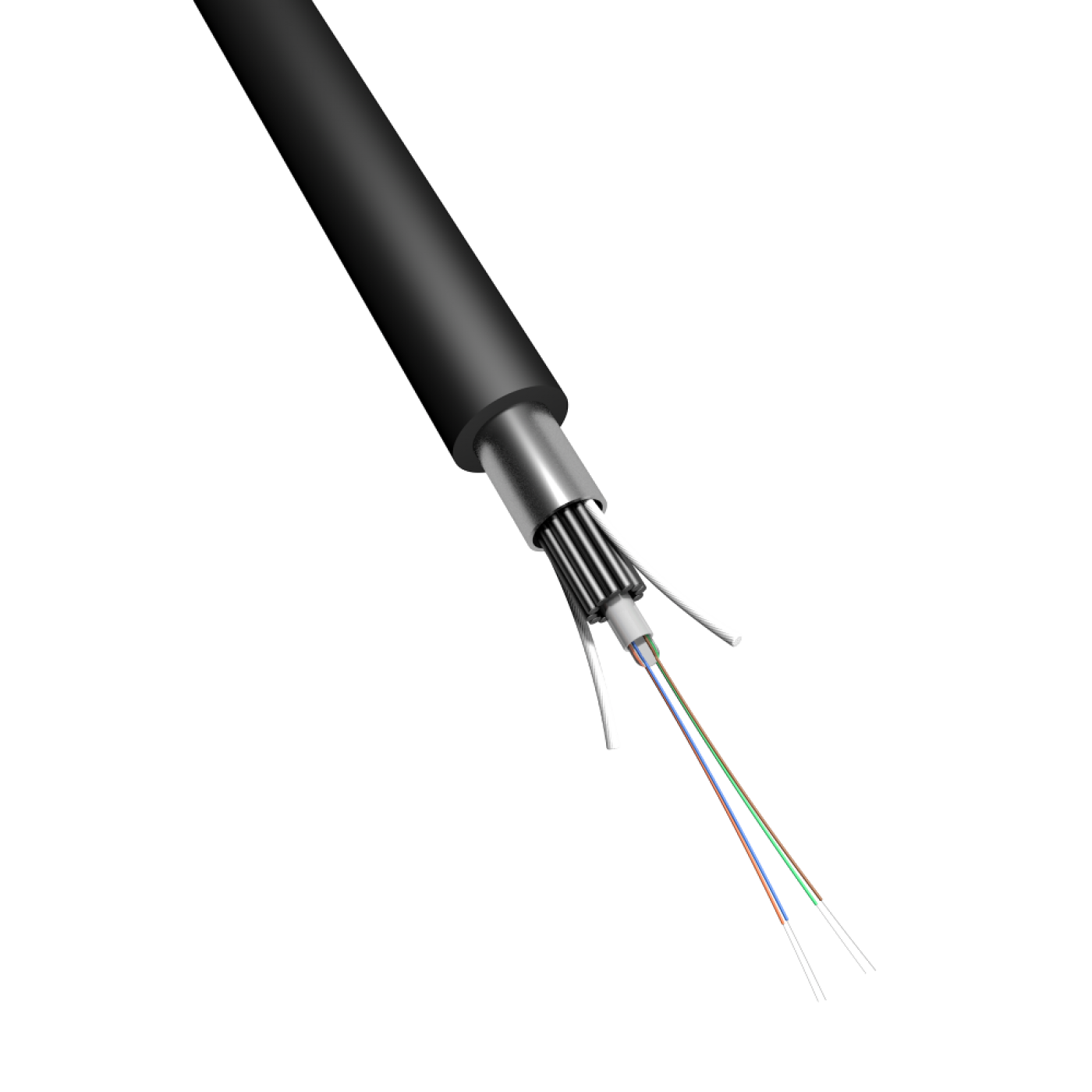

Кабель содержит центральный оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. На центральный оптический модуль спирально накладывается броня из стальных проволок. Свободное пространство между проволоками заполнено диффузионным наполнителем. На броню накладывается алюминиевая лента и оболочка из полиэтилена средней плотности.
Максимально возможное количество оптических волокон в кабеле – 24.
Цветовая идентификация оптических волокон
№
1
2
3
4
5
6
Цвет
Синий
Оранжевый
Зеленый
Коричневый
Серый
Белый
№
7
8
9
10
11
12
Цвет
Красный
Черный
Желтый
Фиолетовый
Розовый
Аква
№
13
14
15
16
17
18
Цвет
Синий+точка
Оранж.+точка
Зеленый+точка
Коричн.+точка
Серый+точка
Белый+точка
№
19
20
21
22
23
24
Цвет
Красн.+точка
Натуральный
Желтый+точка
Фиолет.+точка
Розов.+точка
Аква+точка
Массогабаритные характеристики
Кол-во волокон
4
8
12
24
Диаметр кабеля (±0.2）мм
8.8
8.8
8.8
9.5
Вес кабеля（±10） кг/км
140
140
140
160
Центральный модуль
Материал
Полибутилентерефталат / PBT
Диаметр （±0.06）мм
2.4
2.4
2.4
2.8
Толщина（±0.03）мм
0.35
0.35
0.35
0.40
Макс. кол-во волокон на модуль
4
8
12
24
Броня
Материал
Стальная проволока
Диаметр （±0.05）мм
0.9
0.9
0.9
1.0
Водоблокирующий слой (Материал)
Диффузионный наполнитель
Влагозащита
Материал
Алюминиевая лента
Толщина（±0.05）мм
0.25
Наружная оболочка
Материал
Полиэтилен средней плотности
Толщина（±0.2）мм
1.8
Параметры эксплуатации
Минимальный радиус изгиба
Без растяжения
10 диаметров кабеля
С макс. растяжением
20 диаметров кабеля
Температурный диапазон（℃）
Монтаж
-20~+60
Транспортировка и хранение
-40~+70
Эксплуатация
-40~+70
Срок службы
25 лет
Технические параметры кабеля
№
Параметр
Значение
1
Допустимое растягивающее усилие
Кратковременное воздействие
1500 Н
Длительное воздействие
600 Н
2
Допустимое раздавливающее усилие
Кратковременное воздействие
1000 (Н/100мм)
Длительное воздействие
300 (Н/100мм)
Применяемые оптические волокна:
Обозначение
Описание
SU
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
S2
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)
S5
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655)
S7
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657)
M1
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
M2
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
M3
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
M4
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
Информация для заказа (3)
Код товара
Наименование
LAN-OFC-GYXTA04S2
ВО кабель наружный, бронированный, тип GYXTA, PE, 4 волокна, SM G.652
