Назначение:
Применяется в качестве распределительного кабеля для вертикальной прокладки внутри зданий со свободным доступом к волокнам.
Отличное решение для многоэтажных домов:
-
волокно в буфере до этажной коробки, либо до квартиры абонента;
- свободный доступ к волокну в любой точке кабеля;
- полностью диэлектрический.

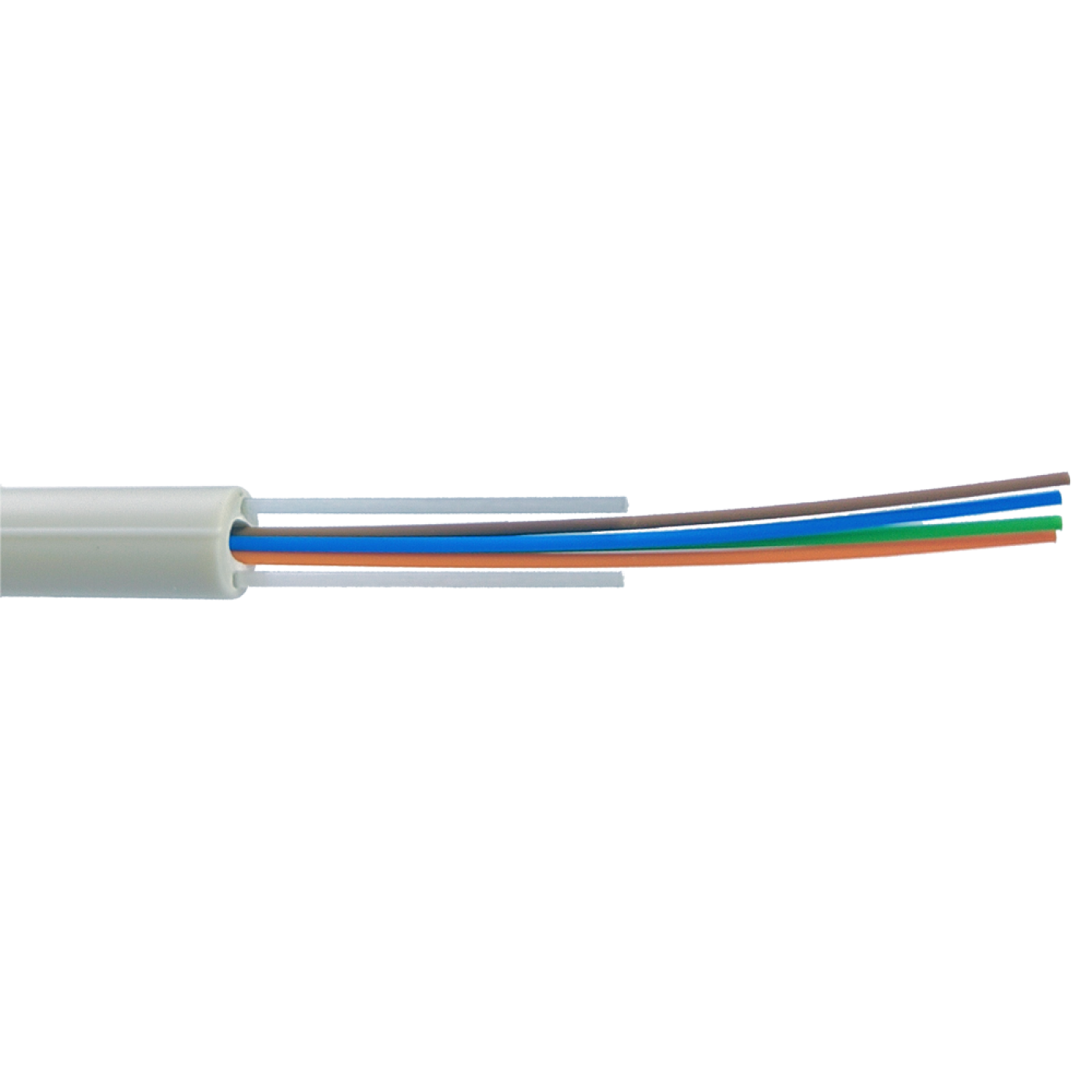

Конструкция кабеля:
Кабель содержит пучок оптических волокон в буферном покрытии. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов, с низким дымовыделением. В оболочке кабеля диаметрально противоположно расположены два стеклопластиковых прутка, которые предотвращают осевое кручение кабеля и выполняют функции силовых элементов.
Цветовая идентификация буферного покрытия:
| № |
Волокна 1-12 |
№ |
Волокна 13-24 |
№ |
Волокна 25-36 |
№ |
Волокна 37-48 |
| 1 |
Синий |
13 |
Синий + 1 метка |
25 |
Синий + 2 метки |
37 |
Синий + 3 метки |
| 2 |
Оранжевый |
14 |
Оранжевый + 1 метка |
26 |
Оранжевый + 2 метки |
38 |
Оранжевый + 3 метки |
| 3 |
Зеленый |
15 |
Зеленый + 1 метка |
27 |
Зеленый + 2 метки |
39 |
Зеленый + 3 метки |
| 4 |
Коричневый |
16 |
Коричневый + 1 метка |
28 |
Коричневый + 2 метки |
40 |
Коричневый + 3 метки |
| 5 |
Серый |
17 |
Серый + 1 метка |
29 |
Серый + 2 метки |
41 |
Серый + 3 метки |
| 6 |
Белый |
18 |
Белый + 1 метка |
30 |
Белый + 2 метки |
42 |
Белый + 3 метки |
| 7 |
Красный |
19 |
Красный + 1 метка |
31 |
Красный + 2 метки |
43 |
Красный + 3 метки |
| 8 |
Черный |
20 |
Черный + 1 метка |
32 |
Черный + 2 метки |
44 |
Черный + 3 метки |
| 9 |
Желтый |
21 |
Желтый + 1 метка |
33 |
Желтый + 2 метки |
45 |
Желтый + 3 метки |
| 10 |
Фиолетовый |
22 |
Фиолетовый + 1 метка |
34 |
Фиолетовый + 2 метки |
46 |
Фиолетовый + 3 метки |
| 11 |
Розовый |
23 |
Розовый + 1 метка |
35 |
Розовый + 2 метки |
47 |
Розовый + 3 метки |
| 12 |
Бирюзовый |
24 |
Бирюзовый + 1 метка |
36 |
Бирюзовый + 2 метки |
48 |
Бирюзовый + 3 метки |
Кабель подразделяется на 2 типа (№1- LAN-OFC-RIxx-yyyy-HF; № 2 - LAN-OFC-RIxx-yyyy-LS)
Массогабаритные характеристики:
| Тип кабеля: |
LAN-OFC-RIxx-yy-HF |
| Кол-во ОВ в кабеле: |
до 4 |
до 12 |
до 24 |
до 32 |
до 36 |
до 48 |
| Диаметр кабеля, (±0.5）мм |
6,5 |
8,5 |
10,5 |
14,5 |
14,5 |
14,5 |
| Минимальная толщина оболочки, мм |
1,0 |
1,0 |
1,0 |
1,5 |
1,5 |
1,5 |
| Максимальная толщина оболочки, мм |
2,0 |
2,0 |
2,0 |
2,5 |
2,5 |
2,5 |
| Вес кабеля, кг/км |
41,5 |
63,8 |
90,1 |
152,4 |
156,5 |
168,6 |
| Тип кабеля: |
LAN-OFC-RIxx-yy-LS |
| Кол-во ОВ в кабеле: |
4 |
8 |
12 |
16 |
24 |
48 |
| Диаметр кабеля, (±0.5）мм |
8,5 |
8,5 |
8,5 |
9,5 |
10,5 |
13,5 |
| Минимальная толщина оболочки, мм |
1,3 ±0,5 |
| Максимальная толщина оболочки, мм |
2,2 ±0,5 |
| Вес кабеля, кг/км |
64 |
68 |
72 |
84 |
98 |
158 |
Параметры эксплуатации:
| Тип кабеля: |
LAN-OFC-RIxx-yyyy-HF |
LAN-OFC-RIxx-yyyy-LS |
| Рабочая температура |
-30°С...+50°С |
-20°С…+50°С |
| Температура монтажа |
-10°С...+50°С |
-10°С…+50°С |
| Температура транспортировки и хранения |
-50°С...+50°С |
-20°С…+50°С |
| Минимальный радиус изгиба |
не менее 10 диаметров кабеля |
10 диаметров кабеля (без растяжения), 20 диаметров кабеля (с макс. растяжением) |
| Срок службы |
25 лет |
25 лет |
Технические параметры кабеля LAN-OFC-RIxx-yyyy-LS:
| № |
Параметр |
Значение |
| 1 |
Допустимое растягивающее усилие |
Кратковременное воздействие |
500 Н |
| Длительное воздействие |
250 Н |
| 2 |
Допустимое раздавливающее усилие |
Кратковременное воздействие |
1000 (Н/10cм) |
| Длительное воздействие |
500 (Н/10cм) |
Технические параметры кабеля LAN-OFC-RIxx-yyyy-HF:
| Вид воздействия |
Нормируемое значение |
Критерии оценки |
| Растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) |
400 Н |
Δα* ≤ 0,05 дБ отсутствие повреждений |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-9З метод Е3) |
80 Н/см |
| Динамические изгибы (ГОСТ Р МЭК 794-1-93 метод Е6) |
20 циклов на угол ±90° |
| Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7) |
- 10 циклов
- на угол ± 360° на длине 4 м
|
| Удар (ГОСТ Р МЭК 794-1-93 метод Е4) |
Энергия удара 3 Дж |
| Климатические воздействия (ГОСТ Р МЭК 794-1-93 метод F1) |
- диапазон температур от минус 30 до 50°С
- 2 цикла
- время цикла ≥ 16 часов
|
Δα ≤ 0,05 дБ/км |
Применяемые оптические волокна:
| SU |
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 |
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 |
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| S7A2 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657.A2) |
| M1 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
| Номер по каталогу |
Описание |
| LAN-OFC-RIxx-yyyy-zz |
ВО кабель внутренний, Riser, нг(А)-HF/LSZH, xx волокон, SM/ MM, OS2 Ultra/OS2/G657/G657A2/OM1/OM2/OM3/OM4 |
xx – кол-во волокон
yyyy – тип волокна (SU, S2, S5, S7,S7A2, M1, M2, M3, M4 )
zz – материал внешней оболочки (HF - нг(А)-HF/ LS - LSZH) |
