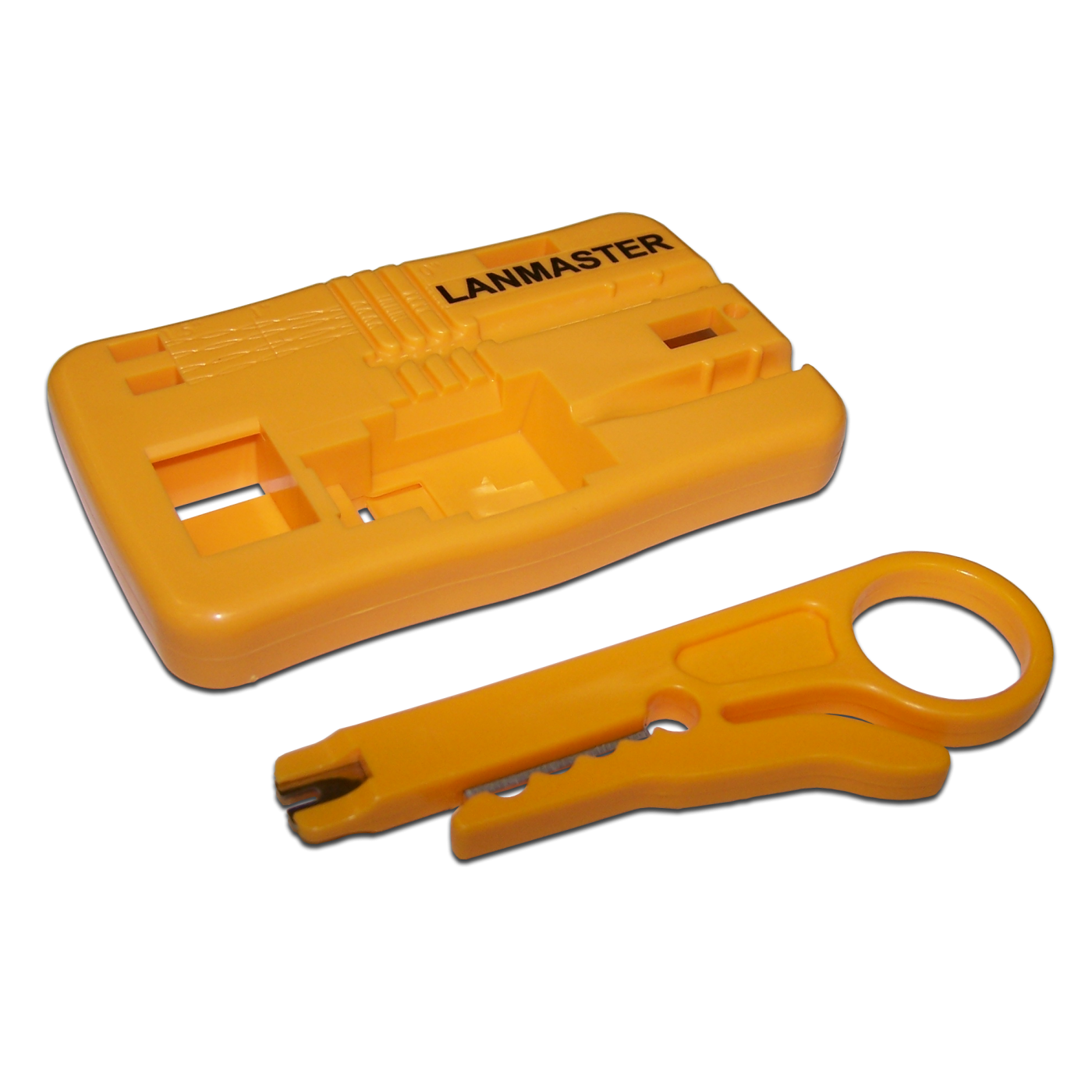

Монтажная площадка для кейстоунов с инструментом для разделки кабеля
Монтажная площадка предназначена для облегчения процесса разделки кабеля витая пара на телекоммуникационных модулях типа кейстоун. Площадка совместима со всеми видами модулей LANMASTER и TWT, в том числе и с экранированными модулями (STP). Площадку также можно использовать для монтажа кейстоунов других производителей.
Площадка позволяет монтировать кейстоуны как с 90
градусным, так и со 180-ти градусным расположением контактов IDC. Для
удобства монтажника в корпусе площадки имеются шаблоны для определения
длины зачистки изоляции, степени расплетения пар и раскладки
проводников.
Применение монтажной площадки существенно снижает риск повреждения рук, и других поверхностей, при соскальзывании ударного инструмента. Форма площадки позволяет производить монтаж модулей на ладони, при отсутствии возможности использовать другую поверхность.
В комплекте с монтажной площадкой поставляется инструмент для зачистки и разделки кабеля на кейстоунах и патч-панелях. Конструкция инструмента выполнена с учетом исключения вероятности случайных порезов. В корпусе площадки предусмотрено специальное место для хранения инструмента.
Наиболее частые вопросы и ответы
Для чего предназначена площадка LAN-OK-FIX?
Монтажная площадка с инструментом для разделки кабеля упрощает заделку витой пары на кейстоунах, снижая риск травмы руки или повреждения поверхности при срыве ударного инструмента.
С какими модулями-кейстоунами совместима площадка?
Площадка поддерживает контакты IDC под 90° и 180° и совместима с модулями LANMASTER и TWT, включая экранированные (STP), а также с кейстоунами других производителей.
Что входит в комплект LAN-OK-FIX?
В комплект входят сама монтажная площадка и инструмент для зачистки и обрезки кабеля на кейстоунах и патч-панелях; инструмент хранится в специальном отделении в корпусе площадки.
Какие шаблоны нанесены на корпусе площадки?
На корпусе нанесены шаблоны длины зачистки оболочки кабеля, длины раскрутки пар и схема расположения проводников по контактам.
Можно ли использовать площадку без твёрдой поверхности — например, держа её на ладони?
Да, форма площадки позволяет закрепить на ней модуль и работать, держа площадку на ладони, если другой поверхности для монтажа нет.
Массо-габаритные показатели (упаковка)
Одно изделие
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| LAN-OK-FIX | шт | 200 × 100 × 10 | 0.05 | 0.0002 |
Упаковка
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| LAN-OK-FIX | кор | 430 × 370 × 370 | 25 | 0.058867 |
