Патч-корд LANMASTER LSZH UTP кат.6, 28AWG, серый

Патч-корд LANMASTER LSZH UTP кат.6, 28AWG, серый LAN-PC45/28-U6-XX-GY: характеристики, описание, назначение и применение в проектах СКС, ЦОД и инженерной инфраструктуры LANMASTER.
LAN-PC45/28-U6-XX-GY

В отличии от стандартных патч-кордов, которые, как правило, изготовлены из провода диаметром жилы 24 AWG, тонкие патч-корды используют кабель с диаметром жилы 28 AWG, что делает их значительно компактнее по толщине.

Использование шнуров с уменьшенным диаметром кабеля в СКС позволяет сэкономить место при организации кабельных потоков и улучшить циркуляцию воздуха в монтажных конструктивах. Благодаря компактности, такие шнуры отлично подходят для высокоплотных сред, например в центрах обработки данных.

Патч-корды соответствуют кат.6 и полностью отвечают стандартам ISO/IEC 11801, EN50288-2-2, ANSI/TIA-568.2-D.

Материал оболочки - малодымящий, не выделяющий галогенов LSZH (Low Smoke Zero Halogen).

Для обеспечения прочного соединения вилки RJ-45 и кабеля место соединения заливается пластмассой, такое соединение называется "заливным" или molded. Для защиты язычка разъема RJ-45 от повреждений и обламывания, в конструкции заливной части предусмотрен специальный гибкий элемент.


Категория 6
Наличие экрана Нет
Материал оболочки LSZH (малодымящий, без галогенов)
Диаметр проводника 28 AWG
Диаметр кабеля по оболочке 3,7 ± 0,2 мм
Тип проводника Stranded (многожильный)

Наиболее частые вопросы и ответы

Для чего предназначен патч-корд LAN-PC45/28-U6-XX-GY?

Патч-корд с вилками RJ-45 на обоих концах предназначен для подключения активного оборудования и рабочих мест к СКС (структурированной кабельной системе) и для коммутации на патч-панелях. Соответствует категории 6 и стандартам ISO/IEC 11801. Особенности: место соединения вилки RJ-45 и кабеля залито пластмассой (так называемое «заливное» соединение, molded), а хвостовик задаёт радиус изгиба в эксплуатации; оболочка и заливная часть из малодымящего материала, не выделяющего галогенов (LSZH, Low Smoke Zero Halogen); кабель с диаметром проводника 28 AWG (American Wire Gauge) тоньше стандартного 24 AWG, что экономит место в кабельных потоках и улучшает циркуляцию воздуха; шнуры подходят для высокоплотных сред, например центров обработки данных.

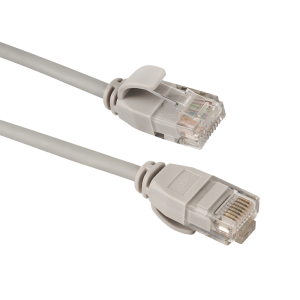

Патч-корд LANMASTER LSZH UTP кат.6, 28AWG, серый LAN-PC45/28-U6-XX-GY

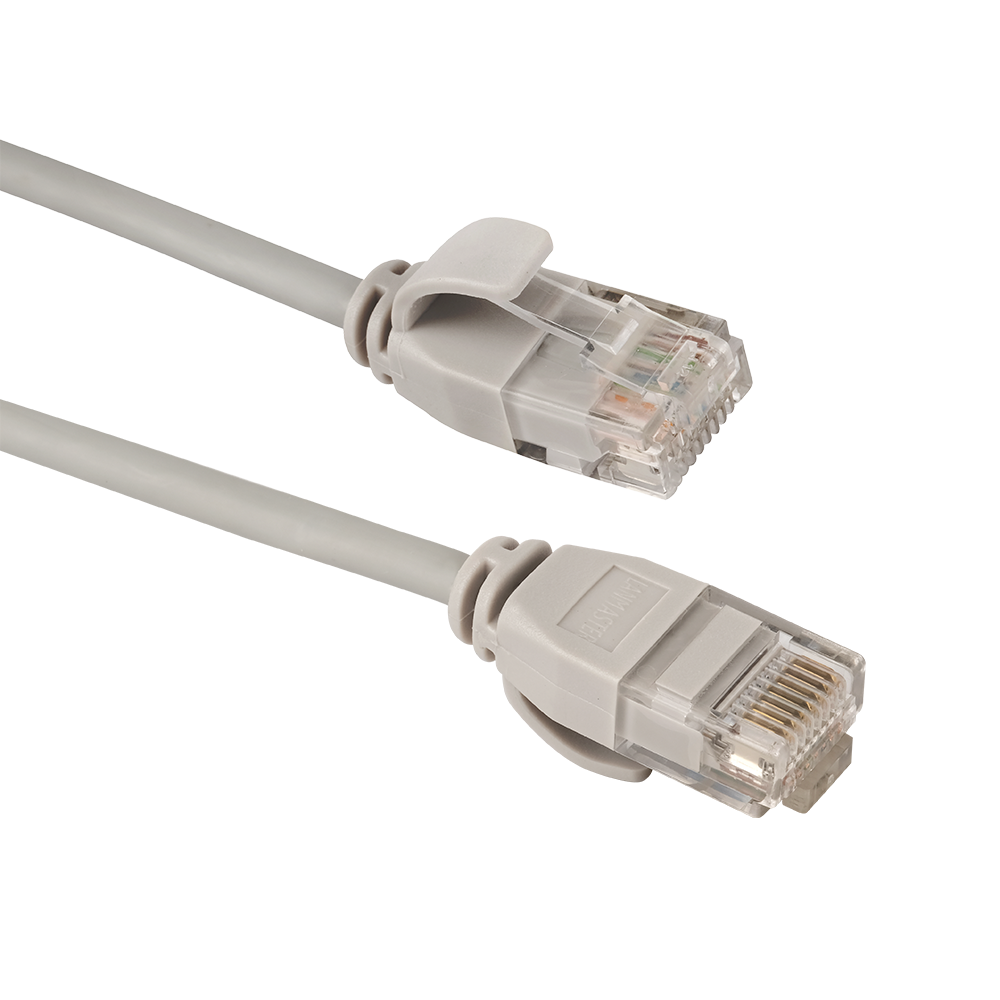

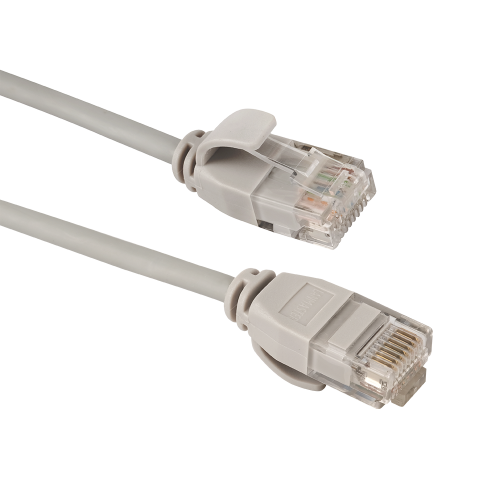

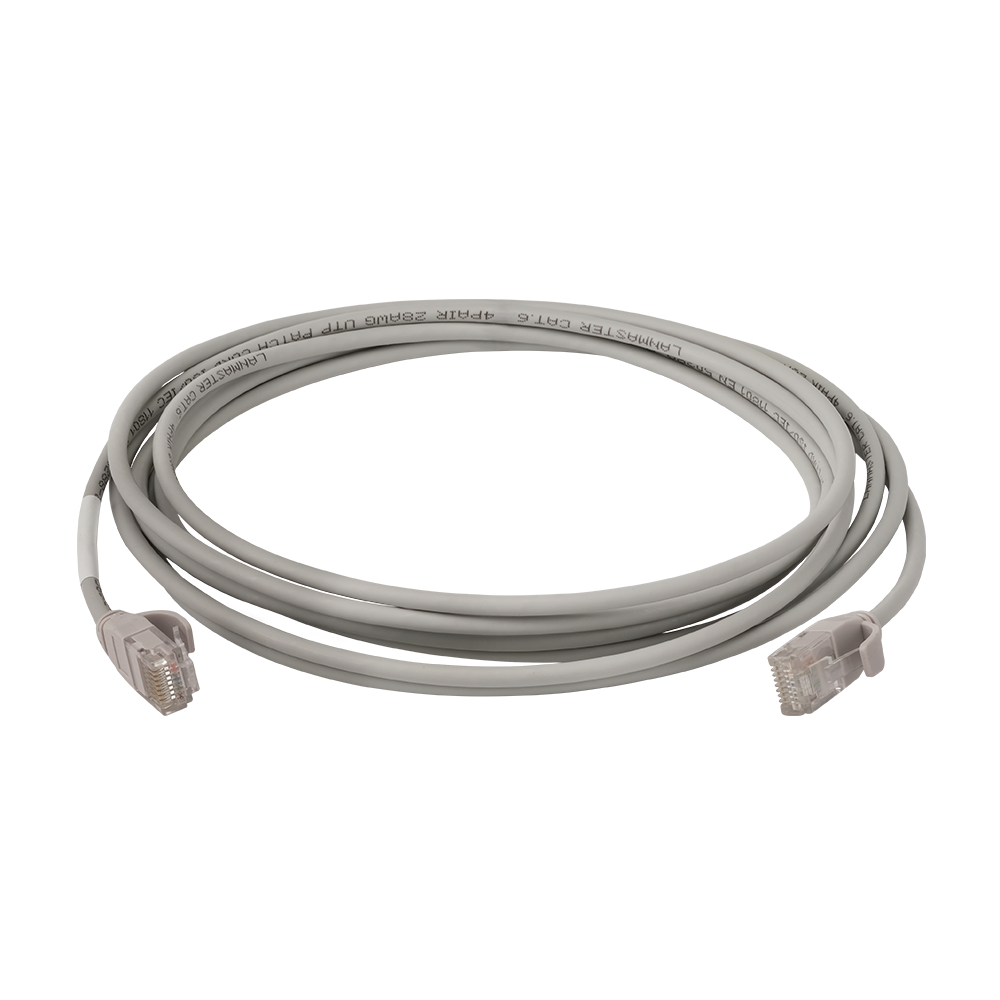

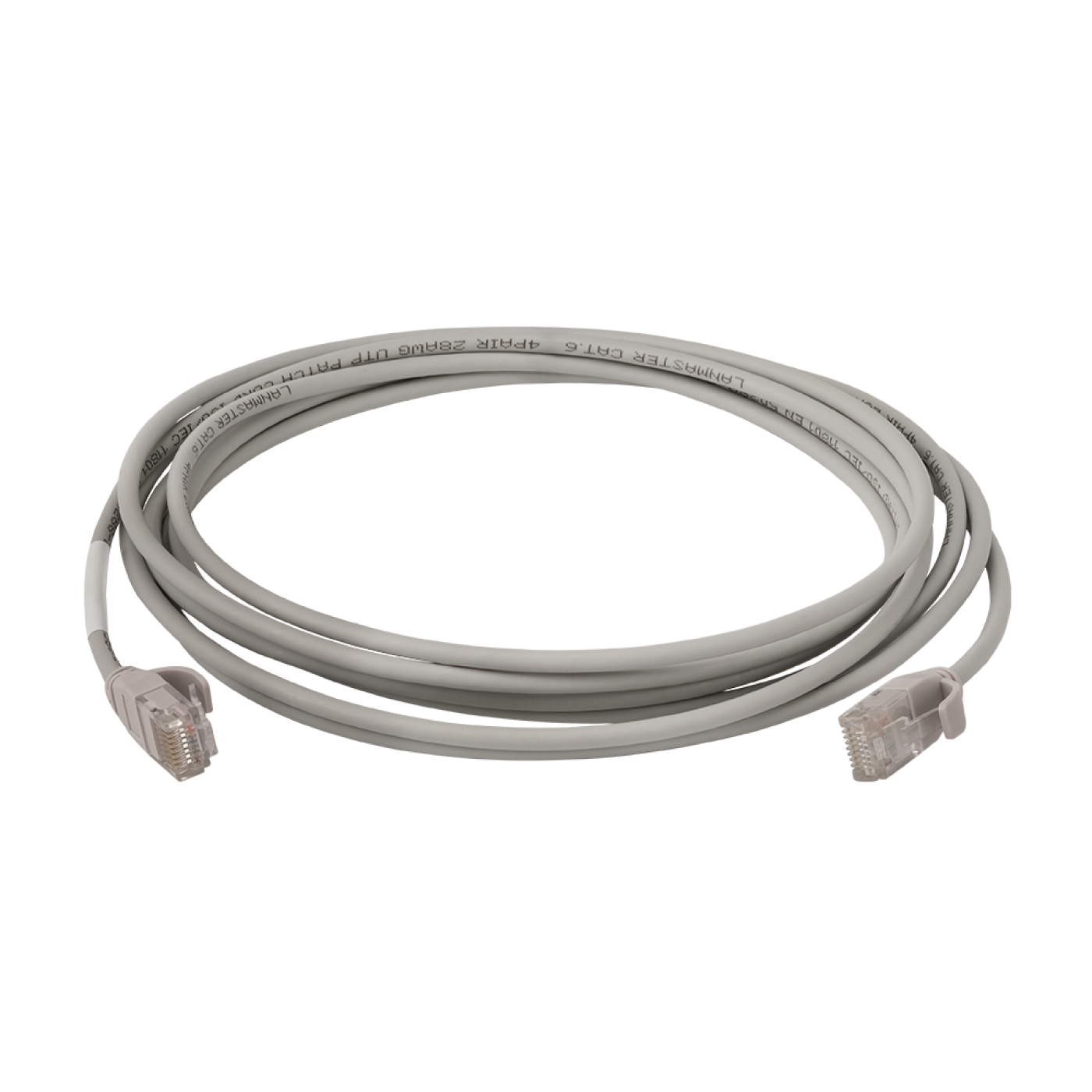

Внешний вид LAN-PC45/28-U6-XX-GY
Какую скорость поддерживает патч-корд LAN-PC45/28-U6-XX-GY?

Патч-корд соответствует категории 6 и рассчитан на применение в составе линий для сетей Gigabit Ethernet, а на ограниченной длине линии — 10GBASE-T. Категория линии определяется самым слабым компонентом: патч-корды, кабель и розетки должны быть той же или более высокой категории.

Для чего нужны патч-корды LAN-PC45/28-U6-XX-GY разных цветов и длин?

Цвет оболочки позволяет визуально разделять потоки (например, компьютерные, телефонные, служебные линии), что облегчает администрирование СКС (структурированная кабельная система) и поиск нужного шнура при диагностике. Длина шнура выбирается так, чтобы он был уложен без натяжения и перегибов, с запасом на перекоммутацию. Доступные цвета: серый.

Что делать, если патч-корд LAN-PC45/28-U6-XX-GY не обеспечивает связь?

Проверьте, что вилки RJ-45 до конца защёлкнуты в гнёздах, а защёлка не сломана. Заменяйте шнур с повреждённой оболочкой или изломом, проверьте его тестером и подключите заведомо исправный патч-корд для сравнения. Не используйте шнуры, уложенные с резкими перегибами и сильным натяжением.

Не нашли ответ на свой вопрос?

Коды товаров (3)

  • Патч-корд LANMASTER LSZH UTP кат.6, 28AWG, 3.0 м, серый
  • Патч-корд LANMASTER LSZH UTP кат.6, 28AWG, 5.0 м, серый
  • Патч-корд LANMASTER LSZH UTP кат.6, 28AWG, 7.0 м, серый
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
