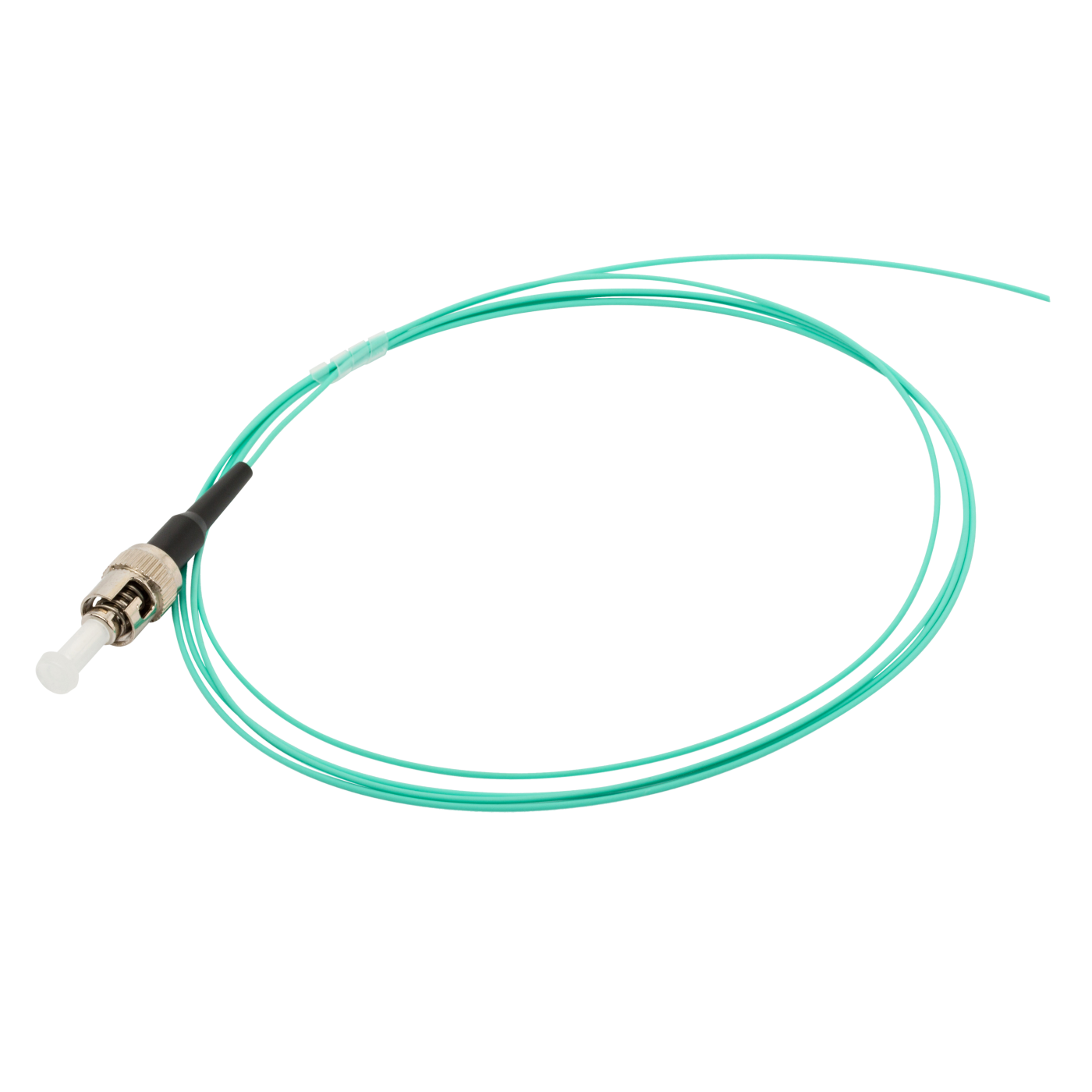

Пигтейл LANMASTER ST/PC, многомодовый OM3, 1.5 м

Пигтейл LANMASTER ST/PC, многомодовый OM3, 1.5 м LAN-PIG-ST/OM3-1.5: характеристики, описание, назначение и применение в проектах СКС, ЦОД и инженерной инфраструктуры LANMASTER.
LAN-PIG-ST/OM3-1.5

Монтажные шнуры изготовляются из кабеля с буферным покрытием 0.9 мм и делятся по типу волокна на одномодовые и многомодовые. Компания LANMASTER поставляет пигтейлы с FC, LC, SC и ST коннекторами. Пигтейлы поставляются в индивидуальной упаковке, каждый шнур проходит тестирование.

Материал оболочки: LSZH.

Наиболее частые вопросы и ответы

Для чего предназначен пигтейл LAN-PIG-ST/OM3-1.5?

LAN-PIG-ST/OM3-1.5 — оптический пигтейл (монтажный шнур) LANMASTER длиной 1,5 м с одним коннектором ST (PC) на многомодовом волокне 50/125 мкм (OM3). Второй конец — волокно в буферном покрытии 0,9 мм без коннектора в оболочке LSZH (малодымный безгалогенный компаунд). Пигтейл приваривают или присоединяют механическим сплайсом к волокну кабеля и получают оконцованное волокно для подключения к адаптеру оптического кросса или розетки. Каждый пигтейл поставляется в индивидуальной упаковке и проходит тестирование.

Чем пигтейл отличается от патч-корда и можно ли использовать его вместо патч-корда?

У пигтейла коннектор только на одном конце, второй конец — волокно без коннектора, поэтому подключить им два устройства нельзя. Патч-корд имеет коннекторы на обоих концах и предназначен для коммутации. Пигтейл используется для оконцевания волокон магистрального или распределительного кабеля внутри кросса.

Как присоединить пигтейл к волокну кабеля?

Волокно кабеля и волокно пигтейла соединяют сваркой в сварочном аппарате или механическим сплайсом. Подготовьте оба волокна: снимите защитные покрытия, очистите волокно и выполните скол скалывателем. Место соединения защитите гильзой (КДЗС — комплект деталей для защиты сварного соединения) и уложите в сплайс-кассету, соблюдая радиус изгиба. Для механического соединения подойдёт сплайс LAN-FMS.

Сколько пигтейлов нужно для подключения кабеля?

Для каждого волокна кабеля, которое подключается к кроссу, нужен один пигтейл. Для дуплексной линии «передача — приём» используйте два пигтейла с одинаковым типом волокна, коннектора и полировки. Для кабеля с несколькими волокнами берите пигтейлы по числу используемых волокон с запасом на повторную разделку.

Как выбрать категорию многомодового пигтейла?

Категория волокна пигтейла (OM3) должна совпадать с категорией волокна кабеля, с которым его соединяют. Волокна OM2, OM3 и OM4 имеют сердцевину 50 мкм, но разную полосу пропускания: на скоростях 10 Гбит/с и выше дальность на OM3 и OM4 больше, чем на OM2. Многомодовый пигтейл нельзя соединять с одномодовым кабелем.

Как проверить и очистить коннектор пигтейла?

Перед подключением к адаптеру осмотрите торец коннектора и при загрязнении очистите его. Для коннекторов ST (диаметр феррула 2,5 мм) подходит инструмент для очистки LAN-FT-CL/OK2. После сварки или установки сплайса проверьте качество соединения измерением потерь.

Как правильно обращаться с пигтейлом и хранить его?

Волокно в буфере 0,9 мм хрупкое: не перегибайте его, не тяните за волокно и укладывайте в сплайс-кассете с соблюдением радиуса изгиба. Не касайтесь торца коннектора и закрывайте коннектор защитным колпачком до подключения. Храните пигтейл в индивидуальной упаковке.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-PIG-ST/OM3-1.5 шт 180 × 3 × 120 0.004 0.000065

Коды товаров (1)

  • Пигтейл LANMASTER ST/PC, многомодовый OM3, 1.5 м
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
