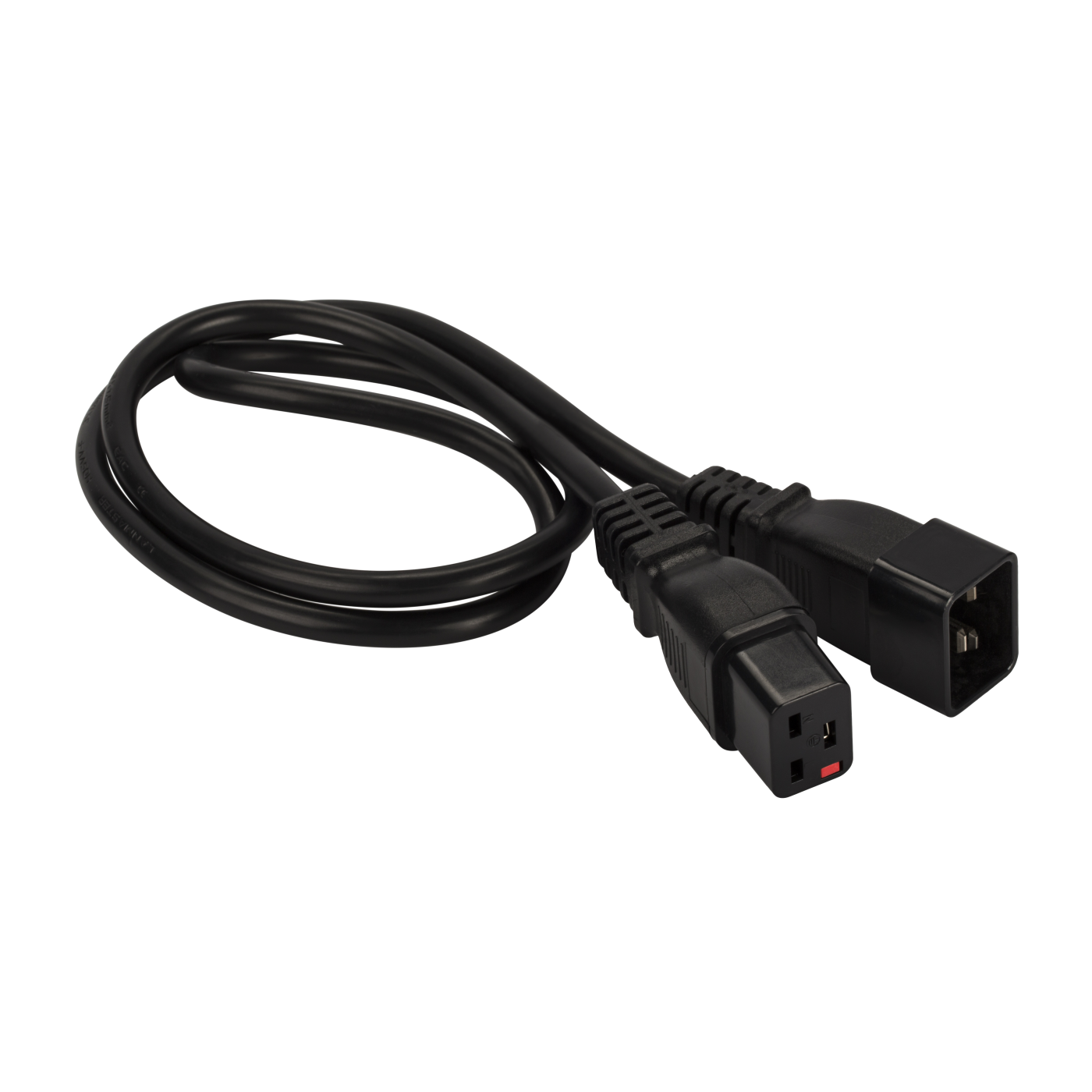

Шнур питания с блокировкой C19-C20, 3х1.5, 220В, 16А

Шнур питания с блокировкой C19-C20, 3х1.5, 220В, 16А
LAN-PP19L/20-x.x-yy

Шнур электрический силовой предназначен для подключения электрооборудования, оснащенного гнездом IEC 60320 C20, к сети переменного тока до 250В.

Шнур изготовлен из многожильного провода ПВС 3 х 1,5. Вилка А изготовлена заливным способом из ПВХ не поддерживающего горение согласно IEC 60320 C19. Разъем с противоположной стороны (вилка В) изготовлен заливным способом из ПВХ не поддерживающего горение согласно IEC 60320 C20.

Особенностью этого шнура питания является то, что  штекер С19 оснащен механизмом защиты от случайного или преднамеренного отключения от сети.


Штекер вставляется в розетку обычным способом, механизм автоматически фиксирует средний контакт штекера при помощи стопорной пластины. Штекер имеет стандартный типоразмер, поэтому совместим с любыми стандартными розетками С20.

Подробнее информацию о решении смотрите на странице Физическая защита интерфейсов.

Тип кабеля ПВС 3х1,5
Материал оболочки PVC (поливинилхлорид)
Цвет оболочки черный
Длина кабеля 0.5 м; 1.0 м; 2.0 м; 3.0 м; 5.0 м
Диаметр проводника 1,5 мм2
Тип проводника Stranded (многожильный)
Макс. ток 16 А
Макс. напряжение ~250 В
Коннектор А IEC 60320 C19(с защитой подключения)
Коннектор В IEC 60320 C20

Наиболее частые вопросы и ответы

Для чего предназначен шнур LAN-PP19L/20-x.x-yy?

Шнур питания C19-C20 соединяет оборудование с разъёмом C20 с электросетью через разъём C19, при этом разъём C19 имеет механизм защиты от случайного или намеренного отсоединения.

Как работает механизм фиксации разъёма?

Вилка/розетка C19 вставляется в ответную часть обычным способом, после чего механизм автоматически фиксирует средний контакт разъёма стопорной пластиной. Разъём имеет стандартные размеры и совместим с любой стандартной розеткой/вилкой C20.

Зачем нужна фиксация разъёма — в каких случаях она действительно важна?

Обычный разъём C20 в плотно набитой стойке со временем ослабевает от вибрации, веса кабельного пучка или случайного задевания при обслуживании соседнего оборудования, и шнур выпадает из розетки, вызывая внеплановое отключение питания. Шнур LAN-PP19L/20-x.x-yy снижает этот риск за счёт механической фиксации контакта.

Какие электрические характеристики у шнура LAN-PP19L/20-x.x-yy?

Кабель — ПВС 3х1,5, максимальный ток — 16 А, максимально допустимое напряжение — около 250 В.

Какие варианты длины доступны для шнура LAN-PP19L/20-x.x-yy?

Шнур выпускается в вариантах длины: 0.5, 1.0, 2.0, 3.0, 5.0 м, в чёрном цвете.

Нужна ли особая розетка для работы механизма фиксации?

Нет, разъём с фиксацией имеет стандартные размеры и подключается в любую стандартную розетку C20 того же типа; специальная ответная часть не требуется.

Как отключить шнур LAN-PP19L/20-x.x-yy, если разъём зафиксирован?

Для отсоединения нажмите на фиксирующий элемент разъёма (в месте стопорной пластины) и извлеките вилку/розетку обычным движением; механизм рассчитан на штатное отключение одним действием, а не только на защиту от случайного выдёргивания.

В чём отличие LAN-PP19L/20-x.x-yy от обычного шнура C19-C20 без фиксации?

Электрические характеристики и длина совпадают с обычным вариантом. Отличие только в разъёме C19: у него есть механизм фиксации среднего контакта, снижающий риск случайного отсоединения. Если такая защита не требуется, используйте обычный шнур без фиксации.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-PP19L/20-0.5-BK шт 210 × 100 × 100 0.17 0.0021
LAN-PP19L/20-1.0-BK шт 220 × 100 × 100 0.22 0.0022
LAN-PP19L/20-2.0-BK шт 220 × 100 × 100 0.33 0.0022
LAN-PP19L/20-3.0-BK шт 280 × 100 × 100 0.45 0.0028
LAN-PP19L/20-5.0-BK шт 300 × 130 × 130 0.66 0.00507

Коды товаров (5)

  • Шнур питания с блокировкой C19-C20, 3х1.5, 220В, 16А, черный, 0.5 метра
  • Шнур питания с блокировкой C19-C20, 3х1.5, 220В, 16А, черный, 1 метр
  • Шнур питания с блокировкой C19-C20, 3х1.5, 220В, 16А, черный, 2 метра
  • Шнур питания с блокировкой C19-C20, 3х1.5, 220В, 16А, черный, 3 метра
  • Шнур питания с блокировкой C19-C20, 3х1.5, 220В, 16А, черный, 5 метров
