Патч-панель наборная 19", неэкранированная, 16 портов, 1U, с задним органайзером

Патч-панель наборная 19", неэкранированная, 16 портов, 1U, с задним органайзером
LAN-PPN16OK-UTP

Наборная патч-панель предназначена для установки UTP модулей типа Keystone (см. совместимые товары).

В комплект поставки входят:

  • Патч-панель - 1 шт.
  • Скоба для крепления кабеля - 1 шт.
  • Крепеж для установки на направляющие- 1 шт.
  • Стяжки для кабеля - 4 шт.

Каркас панели и задняя скоба изготовлены из холоднокатаной стали, окраска-порошковое напыление. С лицевой стороны панели порты пронумерованы, предусмотрены так же площадки для дополнительной маркировки портов.

Для удобства монтажа и дополнительной фиксации кабеля, панели поставляются в комплекте со скобой для закрепления кабеля, подводимого с задней стороны панели.

Использование скобы обеспечивает требуемый радиус изгиба и надежную фиксацию кабелей в процессе терминации и последующей эксплуатации.

Для организации мультимедийных кабельных систем возможно использование панели со следующими видами адаптеров типоразмера Keystone:

  • BNC-адаптеры
  • Оптические адаптеры
  • Аудио-адаптеры
  • Видео-адаптеры

Наиболее частые вопросы и ответы

Для чего предназначена патч-панель LAN-PPN16OK-UTP?

Наборная неэкранированная патч-панель на 16 портов предназначена для установки модулей Keystone (см. совместимые товары) и разделки на ней кабелей подсистем СКС (структурированная кабельная система) с подключением коммутационными шнурами.

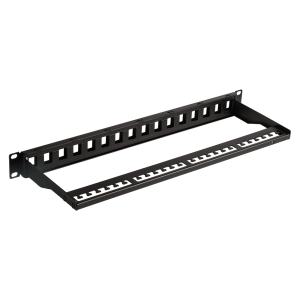

Патч-панель наборная 19", неэкранированная, 16 портов, 1U, с задним органайзером LAN-PPN16OK-UTP

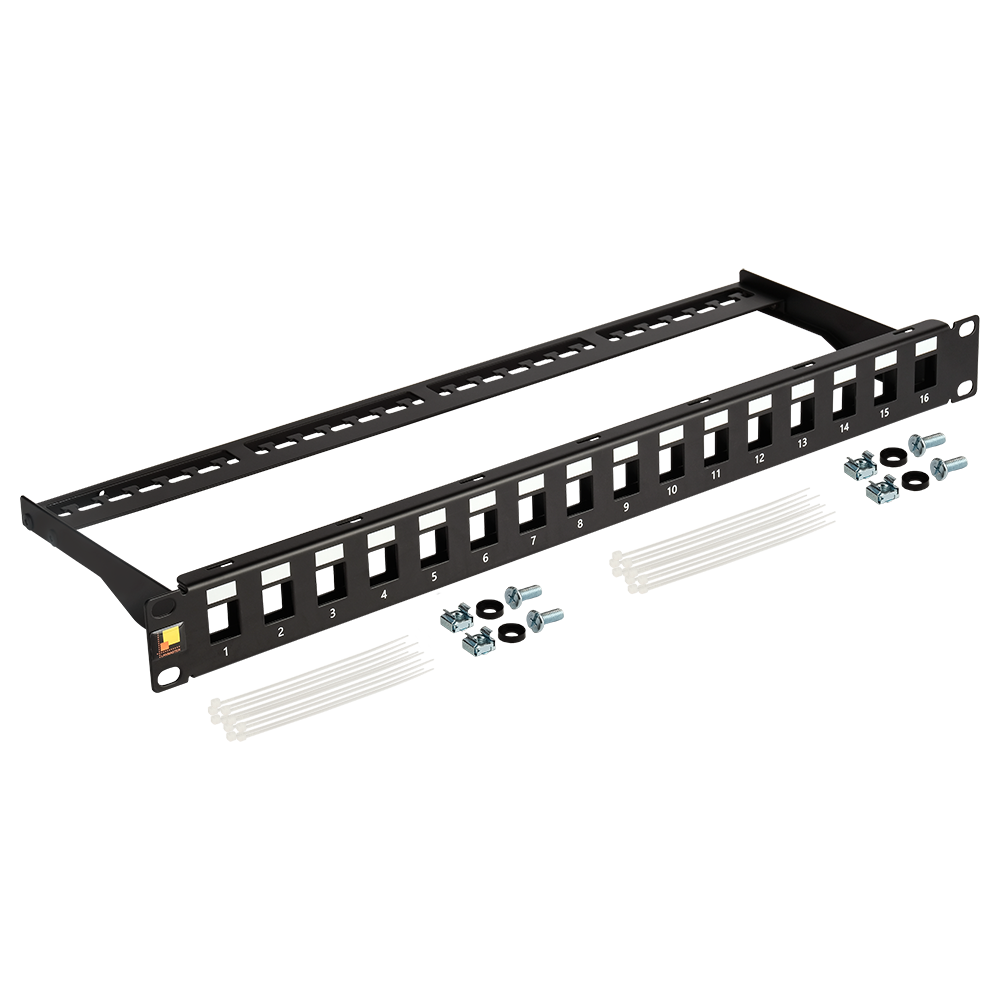

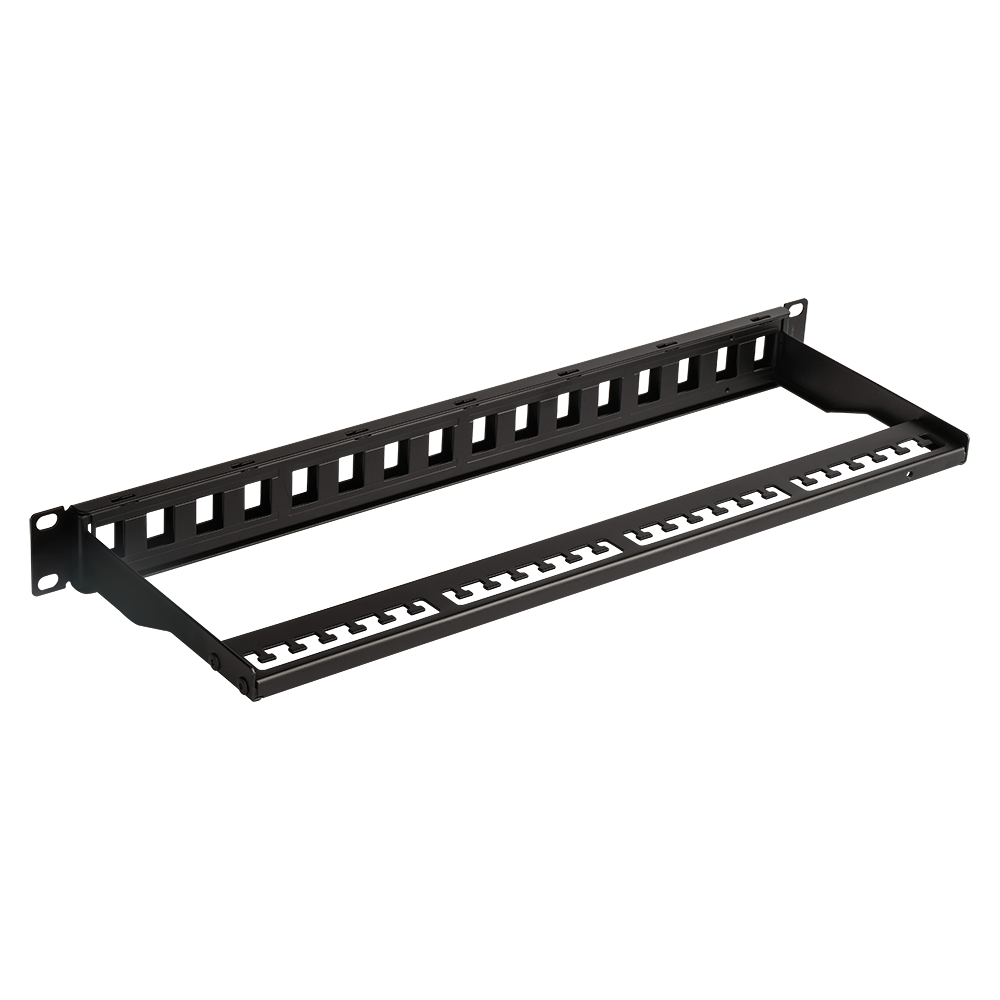

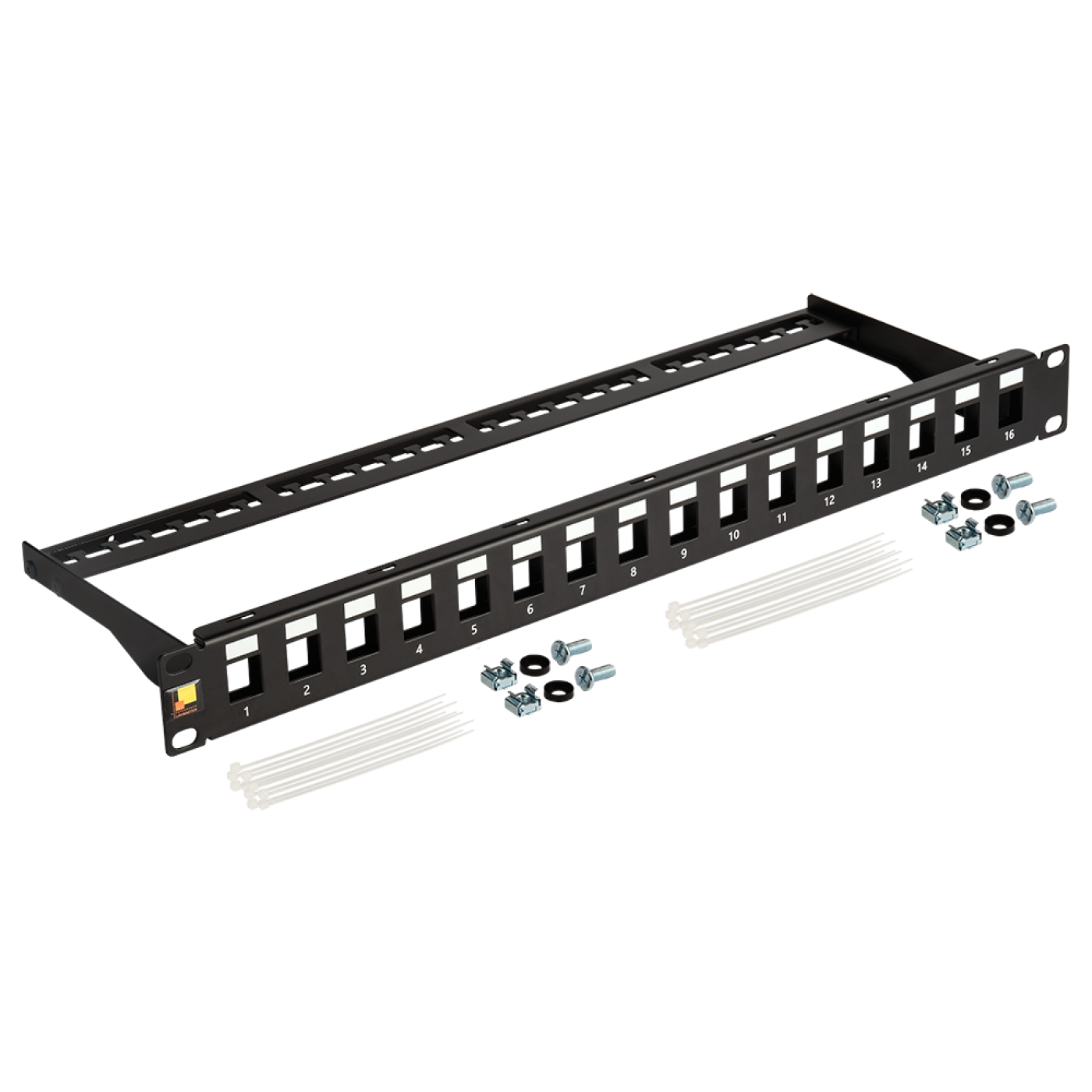

Внешний вид LAN-PPN16OK-UTP
Как смонтировать патч-панель LAN-PPN16OK-UTP в шкаф или стойку?

Установите панель в 19-дюймовый шкаф, стойку или настенную раму на монтажные направляющие и закрепите её винтами из комплекта (используйте крепёж, подходящий для вашего шкафа). Оставьте свободное место в шкафу для укладки кабеля и шнуров.

Как подключить кабели к патч-панели LAN-PPN16OK-UTP?

Заделайте кабели в модули Keystone по схеме на модуле (T568B или T568A, одинаковой на всей линии) до установки модулей в панель, затем вставьте модули в гнёзда до щелчка. Для удобства монтажа и фиксации кабеля используйте задний органайзер или поддерживающую скобу: она обеспечивает требуемый радиус изгиба и надёжную фиксацию кабелей.

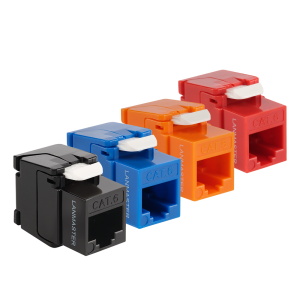

Какие модули подходят для патч-панели LAN-PPN16OK-UTP?

В панель устанавливаются неэкранированные модули формата Keystone, в том числе совместимых категорий 5e, 6 и 6A. Подбирайте модули по таблице совместимости на странице изделия: часть модулей (например, с углом 90° или Tooless) подходит не ко всем панелям.

Как маркировать порты патч-панели LAN-PPN16OK-UTP?

Порты имеют цифровую нумерацию, а рядом предусмотрены площадки или вкладыши для дополнительной маркировки. Нанесите на них номер линии или розетки и обновляйте маркировку при переключениях: при диагностике это ускоряет поиск порта.

Что делать, если порт патч-панели LAN-PPN16OK-UTP не работает?

Проверьте, что проводники заделаны по одной схеме (T568B или T568A) на обоих концах линии, нет обрыва и короткого замыкания, а коммутационный шнур исправен. При необходимости переделайте заделку проблемного порта и проверьте линию тестером. Если после этого связь нестабильна, проверьте длину линии и категорию всех компонентов.

Не нашли ответ на свой вопрос?

Коды товаров (1)

  • Патч-панель наборная 19", неэкранированная, 16 портов, 1U, с задним органайзером
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
