LAN-S110P2

Вилки предназначены для изготовления патч-кордов.

Могут быть установлены на одно или многожильные проводники 24-26 AWG (ø 0,40-0.51 мм).

Чтобы исключить неправильное подключение, вилка имеет предохранительные выступы, на верхней стороне вилки нанесена стрелка.
Корпус вилки состоит из 2-х половин, соединяющихся с помощью защелок.

Проводники патч-корда подключаются к IDC контактам, установленным на одной из половин.
Для установки достаточно уложить проводники в специальные канавки на другой половине согласно схеме разводки, и соединить обе половинки, сжав их до щелчка.

Наиболее частые вопросы и ответы

Для чего предназначена вилка LAN-S110P2?

Двухпарная вилка для 110 кросса предназначена для изготовления патч-кордов. Она устанавливается на одножильные или многожильные проводники 24–26 AWG (American Wire Gauge, американский калибр проводов) диаметром 0,40–0,51 мм. Для исключения неправильного подключения вилка имеет предохранительные выступы, а на верхней стороне нанесена стрелка.

Вилка 2 пары для 110 кросса LAN-S110P2

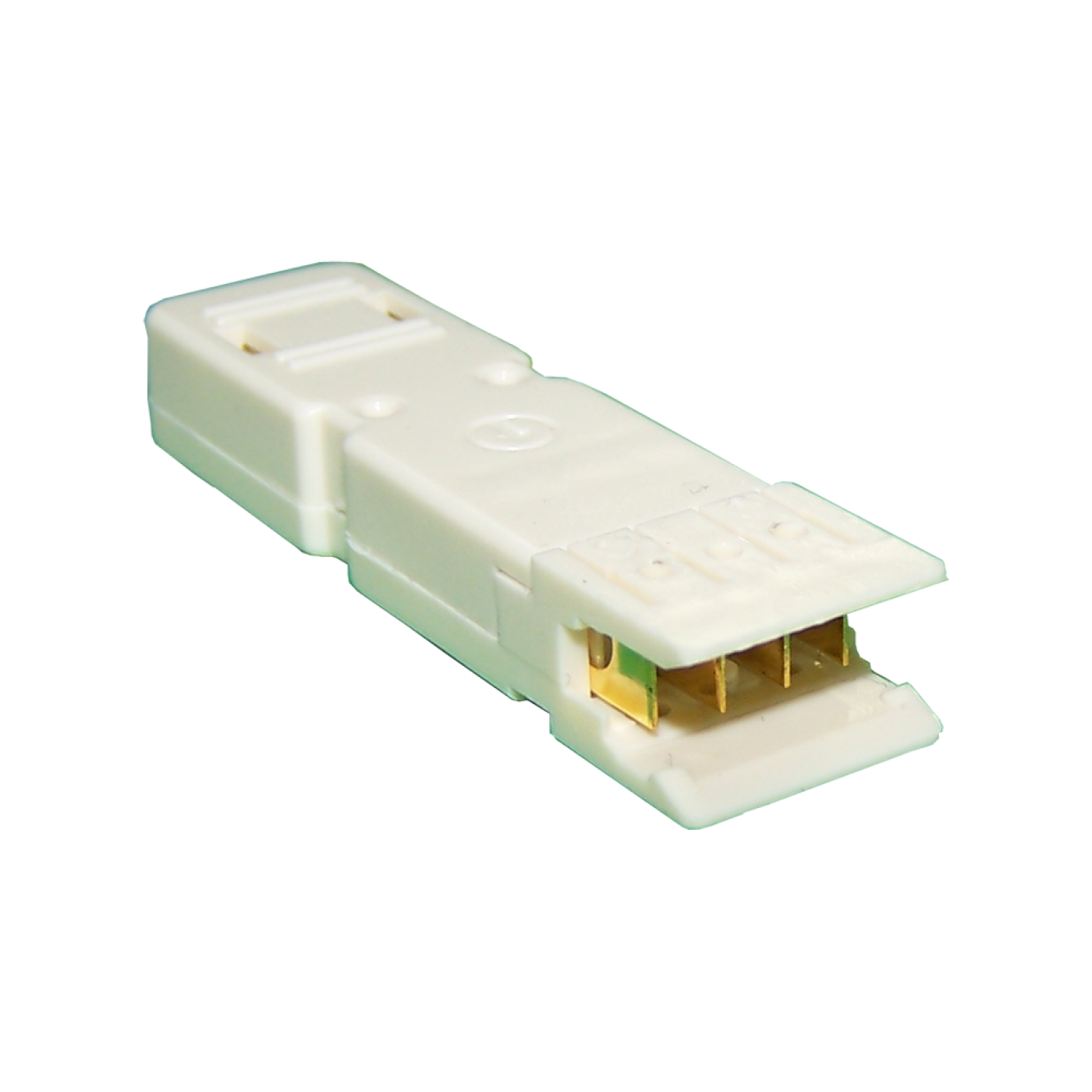

Внешний вид LAN-S110P2
Как установить вилку LAN-S110P2 на проводники?

Корпус вилки состоит из двух половин, соединяющихся защёлками. Проводники подключаются к контактам IDC (врезающимся в изоляцию), установленным на одной половине: достаточно уложить проводники в канавки другой половины по схеме разводки и сжать половины до щелчка.

Что делать, если изделие LAN-S110P2 не работает или работает нестабильно?

Проверьте, что соединители защёлкнуты до конца, проводники подключены по одной схеме на обоих концах линии, нет обрыва и короткого замыкания. Проверьте линию тестером, при необходимости переделайте заделку и убедитесь, что категория всех компонентов не ниже требуемой.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-S110P2 кор 200 × 40 × 180 0.355 0.00144

Коды товаров (1)

  • Вилка 2 пары для 110 кросса
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
