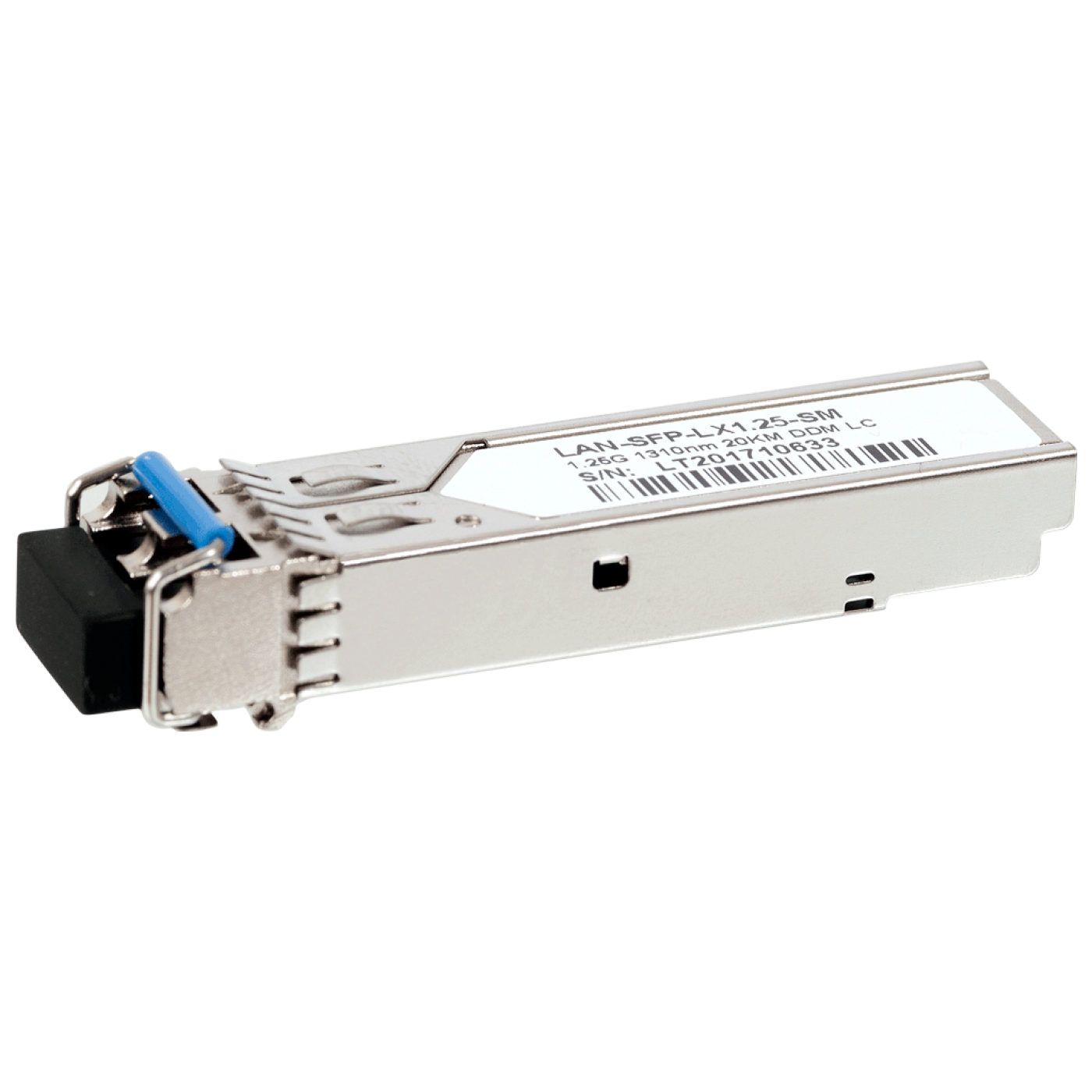

Модуль SFP LX 20км, 1310нм, SM, duplex LC, 1.25Gbps, DDM, Cisco

Модуль SFP LX 20км, 1310нм, SM, duplex LC, 1.25Gbps, DDM, Cisco
LAN-SFP-LX1.25-SM

Двухволоконный оптический модуль с форм фактором SFP для 1G Ethernet, соответсвует стандарту 1000Base-LX. Предназначен для работы по одномодовому оптическому волокну (Single mode fiber, SMF), максимальная дальность 20 км, оптический бюджет 15dBm, LC коннекторы, рабочая длина волны Tx 1310нм.

Модули SFP поддерживают режим горячей замены (hot-swap) и могут иметь функцию DDM (Digital Diagnostic Monitoring), с помощью которой можно в режиме реального времени отслеживать различные параметры работы модуля.
Программное обеспечение модулей поддерживает работу с оборудованием разных брендов, в зависимости от выбранной версии прошивки.

Основные особенности:

  • Скорость до 1.25Гб/с
  • Горячая замена (hot-pluggable)
  • Дуплексный LC коннектор
  • Расстояние передачи данных до 20км по волокну SМ 9/125мкм
  • Лазер FP 1310nm
  • Питание 3.3В
  • Металлический корпус для низкой ЭМИ
  • Низкое тепловыделение < 0.7Вт
  • Диапазон рабочих температур Коммерческий: 0°C до 70°C
  • Соответствует стандарту RoHS и не содержит свинец

Применение:

  • Ethernet 1.25Гб/с 1000Base-LX
  • 1.06Гб/с Fiber Channel
  • Различные оптические соединения

Наиболее частые вопросы и ответы

Для чего предназначен оптический модуль LAN-SFP-LX1.25-SM?

LAN-SFP-LX1.25-SM — двухволоконный оптический модуль формата SFP (подключаемый модуль малого форм-фактора) для Gigabit Ethernet по стандарту 1000BASE-LX. Модуль устанавливается в порт SFP коммутатора, маршрутизатора или сетевой карты и передаёт данные со скоростью до 1,25 Гбит/с по одномодовое волокно (SM) 9/125 мкм на расстояние до 20 км. Рабочая длина волны передатчика — 1310 нм, разъём — дуплексный LC (Lucent Connector).

Какое волокно и какие патч-корды нужны для модуля?

Для LAN-SFP-LX1.25-SM используйте одномодовое волокно 9/125 мкм (OS2). К модулю подключайте дуплексный патч-корд с разъёмами LC (Lucent Connector) и полировкой UPC (Ultra Physical Contact), у которого тип волокна одномодовый. Многомодовый патч-корд для этого модуля не подходит.

С каким модулем на другом конце линии работает этот модуль?

Модуль LAN-SFP-LX1.25-SM работает в паре с модулем того же стандарта (1000BASE-LX) и той же длины волны — 1310 нм. Модули разных стандартов или с разной длиной волны соединять нельзя, линк не поднимется. Скорость обоих портов должна быть настроена на 1 Гбит/с.

Подойдёт ли модуль к моему коммутатору? Почему коммутатор может не распознать модуль?

Модуль выпускается в исполнении для оборудования Cisco; программное обеспечение модулей поддерживает работу с оборудованием разных производителей в зависимости от выбранной версии прошивки. При заказе укажите марку и модель коммутатора, чтобы подобрать подходящую прошивку. Если коммутатор выдаёт сообщение о неподдерживаемом модуле, это означает, что код производителя в модуле не принят оборудованием. Проверьте версию прошивки модуля и настройки проверки трансиверов на коммутаторе, при необходимости обратитесь в техническую поддержку LANMASTER.

Можно ли устанавливать и извлекать модуль при включённом оборудовании? Что такое DDM?

Да, модуль поддерживает горячую замену: его можно устанавливать и извлекать без выключения оборудования. Перед извлечением отсоедините патч-корд и закройте оптический разъём модуля защитной заглушкой. Модуль поддерживает цифровой диагностический мониторинг (DDM): в интерфейсе управления коммутатора можно в реальном времени проверять температуру, напряжение питания, ток лазера, мощность передачи и приёма. Не смотрите в торец волокна или в оптический порт включённого модуля — излучение лазера опасно для глаз.

Нужен ли аттенюатор при коротком расстоянии между устройствами?

Модуль рассчитан на линии до 20 км. Если линия значительно короче, мощность передатчика может превысить допустимый уровень на приёме и вызвать ошибки или нестабильный линк. Проверьте мощность приёма по цифровому диагностическому мониторингу (DDM) и сравните её с допустимым диапазоном приёмника. Если уровень слишком высок, установите оптический аттенюатор между модулем и патч-кордом на приёмной стороне.

Что делать, если линк не поднимается?

Проверьте по порядку: совпадают ли стандарт и длина волны модулей на обоих концах; соответствует ли тип волокна патч-корда модулю; не перепутаны ли передатчик (Tx) и приёмник (Rx) — в дуплексной линии передатчик одного модуля подключается к приёмнику другого, поэтому при отсутствии линка поменяйте местами два коннектора на одном конце. Затем осмотрите и очистите торцы коннекторов, проверьте мощность приёма по цифровому диагностическому мониторингу (DDM) и скорость порта.

Как очистить разъём модуля и патч-корда?

Перед каждым подключением осмотрите торец коннектора и при загрязнении очистите его: пыль на торце — частая причина потерь и нестабильного линка. Для коннекторов LC (диаметр феррула 1,25 мм) подходит инструмент для очистки LAN-FT-CL/OK1. Неиспользуемые разъёмы модуля и патч-корда закрывайте защитными заглушками.

Как правильно использовать и хранить модуль? Чем отличается исполнение LAN-SFPi-LX1.25-SM?

Эксплуатируйте модуль при температуре 0…+70 °C; питание 3,3 В подаётся от порта оборудования. До установки храните модуль в антистатической упаковке с защитной заглушкой в оптическом разъёме. Исполнение LAN-SFPi-LX1.25-SM — промышленное: оно предназначено для оборудования, которое работает в расширенном диапазоне температур, и устанавливается в порт SFP так же, как базовое.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-SFP-LX1.25-SM шт 60 × 10 × 5 0.02 0.000003
LAN-SFPi-LX1.25-SM шт 60 × 10 × 5 0.02 0.000003

Коды товаров (2)

  • Модуль SFP LX 20км, 1310нм, SM, duplex LC, 1.25Gbps, DDM, Cisco
  • Модуль SFP LX 20км, 1310нм, SM, duplex LC, 1.25Gbps, промышленный, DDM, Cisco
