Вставка Mosaic 22.5x45, RJ-45 UTP, кат.6, со шторкой и увеличенным окном маркировки, белая

Вставка Mosaic 22.5x45, RJ-45 UTP, кат.6, со шторкой и увеличенным окном маркировки, белая
LAN-SIP-22U6-WH
Однопортовые телекоммуникационные вставки стандарта Mosaic предназначены для разделки в них информационных и телефонных кабелей. На задней стороне модуля расположены контакты для подключения проводников кабеля. С лицевой стороны вставки контакты информационного порта прикрыты сдвижной шторкой. Вставка имеет увеличенное поле маркировки прикрытое прозрачной крышкой.

Наиболее частые вопросы и ответы

Для чего предназначена вставка Mosaic с портом LAN-SIP-22U6-WH?

Вставка формата Mosaic с готовым портом RJ-45 (UTP или STP (экранированная витая пара), категории 5e или 6) либо RJ-11 (в зависимости от исполнения), со шторкой и маркировкой, предназначена для организации розетки в рамках и коробках стандарта Mosaic без отдельного модуля Keystone.

Вставка Mosaic 22.5х45, RJ-45 UTP, кат.6, со шторкой и увеличенным окном маркировки, белая LAN-SIP-22U6-WH

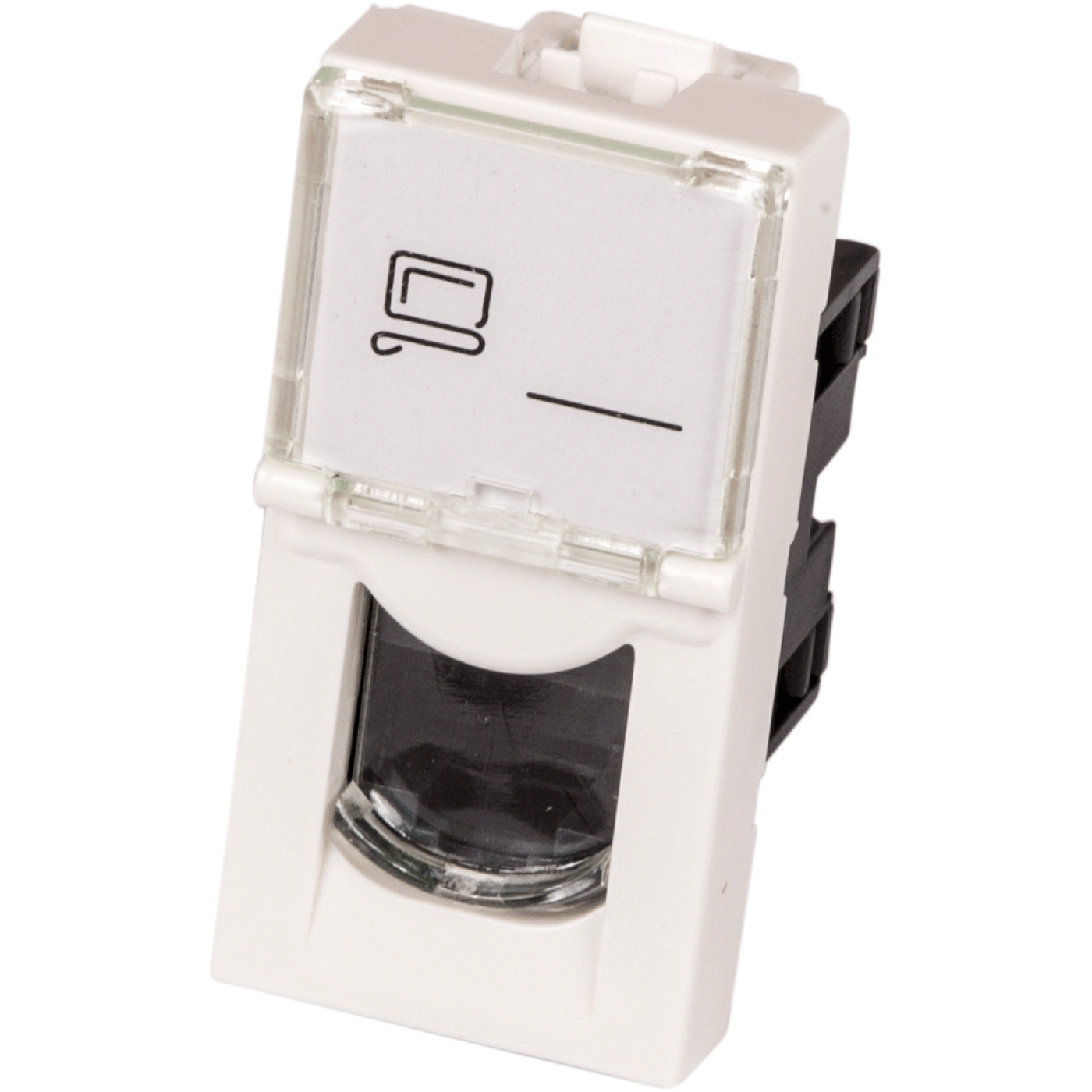

Внешний вид LAN-SIP-22U6-WH
Как установить вставку Mosaic с портом LAN-SIP-22U6-WH?

Заделайте кабель в контакты IDC (контакт, врезающийся в изоляцию) на обратной стороне порта по схеме T568A или T568B (одной на всей линии), затем установите вставку в рамку или коробку до щелчка. Для экранированных вариантов соедините экран кабеля с экраном порта.

В какие рамки и коробки устанавливается вставка LAN-SIP-22U6-WH?

Вставка формата Mosaic (22,5×45) устанавливается в посадочные места рамок, коробок, башенок и розеточных блоков французского стандарта Mosaic соответствующего размера. Две вставки 22,5×45 занимают одно посадочное место 45×45. Выбирайте рамку с учётом нужного числа постов.

Что делать, если вставка LAN-SIP-22U6-WH не фиксируется или работает неправильно?

Проверьте, что изделие установлено до конца, защёлки сработали, а типоразмер и исполнение соответствуют посадочному месту. Убедитесь, что кабели заделаны по одной схеме на обоих концах линии и не имеют обрыва или короткого замыкания; при необходимости переустановите изделие или переделайте заделку.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
LAN-SIP-22U6-WH шт 40 × 30 × 20 0.013 0.000024

Коды товаров (1)

  • Вставка Mosaic 22.5х45, RJ-45 UTP, кат.6, со шторкой и увеличенным окном маркировки, белая
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
