Патч-корд оптический LANMASTER, LSZH, ST/UPC-LC/UPC, MM

Патч-корд оптический LANMASTER, LSZH, ST/UPC-LC/UPC, MM
LAN-ST-LC-MM

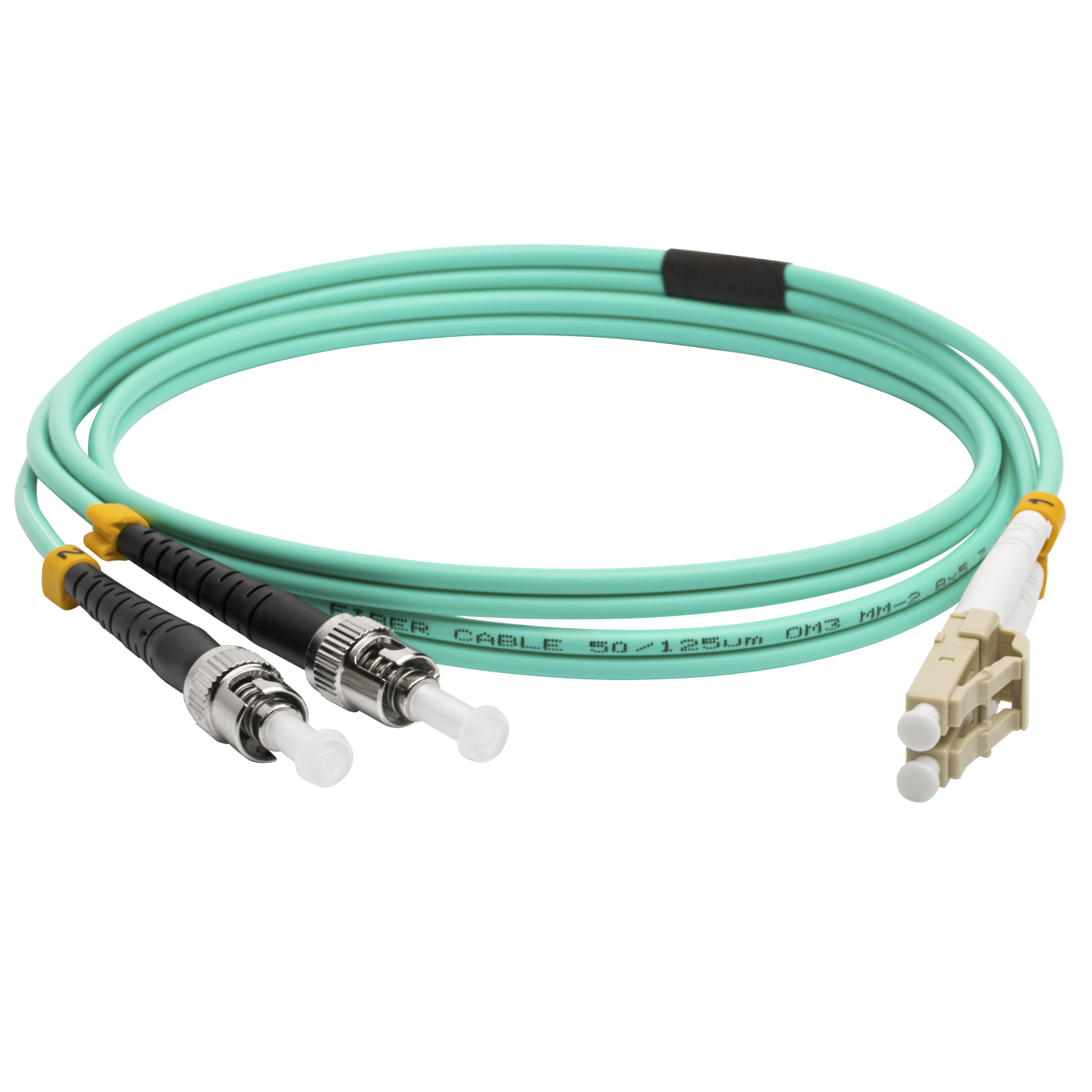

Соединительный шнур(патч-корд) ST-LC 50/125 - отрезок оптического кабеля c одним или двумя волокнами (в буферном покрытии 3 мм), каждое из которых оконцовано с одной стороны оптическим коннектором ST, с другой стороны коннектором LC.

Патч-корд предназначен для соединения между различными активными сетевыми устройствами, между сетевым устройством и оптическим распределительным узлом, внутри оптического соединительного узла или кросса.

У дуплексных оптических патч-кордов с коннекторами LC используются холдеры на корпусе коннектора для удобства подключения в разъем.

Оптические патч-корды LANMASTER производятся из качественных компонентов в соответствии с международными стандартами. Все изделия протестированы в заводских условиях. Результаты тестов входят в комплект поставки.

Установленные коннекторы пронумерованы.

Каждый патч-корд поставляется в индивидуальной упаковке.

Характеристики

Вносимые потери (Insertion loss)≤ 0.3 дБ
Число волокон (тип шнура)1, 2 волокна (simplex, duplex)
Тип оптического волокна50/125 (ОМ2/OM3/OM4)
Уплотняющее покрытиеМалодымный безгалогенный компаунд (LSZH)
ОболочкаМалодымящий, не выделяющий галогенов - LSZH (Low Smoke Zero Halogen)
Тип разъемовST, 2ST (дуплекс), LC, 2LC (дуплекс)
Буферное покрытие кабеля3 мм

На складе постоянно в наличии поддерживаются патч-корды длиной 1, 2, 3 и 5 метров. Под заказ доступны также патчкорды другой длины, с любыми типами волокон(OM1, OM2, OM3, OM4), в исполнении simplex или duplex, в различных вариантах полировки (PC, UPC, APC)

Наиболее частые вопросы и ответы

Для чего предназначен патч-корд LAN-ST-LC-MM?

LAN-ST-LC-MM — оптический патч-корд LANMASTER (ST/UPC-LC/UPC) на многомодовое волокно 50/125 мкм (категории OM2, OM3, OM4 по исполнению), с коннекторами ST (Straight Tip) на одном конце и LC (Lucent Connector) на другом. Патч-корд соединяет активное сетевое оборудование между собой, оборудование с оптическим кроссом и выполняет коммутацию внутри кросса. Оболочка — малодымный безгалогенный компаунд (LSZH), буферное покрытие кабеля — 3 мм. Установленные коннекторы пронумерованы, каждый патч-корд поставляется в индивидуальной упаковке.

Изделие LAN-ST-LC-MM
Изделие LAN-ST-LC-MM
Какие исполнения входят в серию и как выбрать длину?

В серию входят патч-корды: дуплексные (OM3): 1,0, 2,0, 3,0, 5,0 м. Симплексный патч-корд содержит одно волокно, дуплексный — два (передача и приём). Для линии «оборудование — оборудование» с двумя волокнами выбирайте дуплексное исполнение. Длину выбирайте с запасом на укладку в организаторах и подвод к портам, не создавая натяжения. Патч-корды других длин доступны под заказ.

Как выбрать категорию многомодового волокна и можно ли смешивать OM2, OM3 и OM4?

Категория волокна патч-корда должна соответствовать категории кабельной линии и требованиям оборудования. Волокна OM2, OM3 и OM4 имеют сердцевину 50 мкм, но разную полосу пропускания: на высоких скоростях (10 Гбит/с и выше) дальность на OM3 и OM4 больше, чем на OM2. Патч-корд с более высокой категорией можно подключать к линии с меньшей категорией, но дальность определяется худшим участком. Многомодовый патч-корд нельзя использовать с одномодовым оборудованием.

Когда нужен патч-корд с разными разъёмами ST (Straight Tip) и LC (Lucent Connector)?

Такой патч-корд соединяет устройства с разными типами оптических портов или адаптеров, например оборудование с портом ST (Straight Tip) и кросс с адаптерами LC (Lucent Connector). Он избавляет от переходных адаптеров и лишних соединений, которые добавляют потери. Тип разъёма на каждом конце должен соответствовать порту, в который он подключается.

Как соблюсти полярность дуплексного патч-корда?

В дуплексной линии передатчик (Tx) одного устройства должен соединяться с приёмником (Rx) другого. Коннекторы патч-корда пронумерованы — используйте одинаковую раскладку на обоих концах линии. Если линк не поднимается, поменяйте местами два коннектора на одном конце патч-корда или используйте патч-корд с противоположной полярностью.

Как очистить коннекторы перед подключением?

Перед каждым подключением осмотрите торцы коннекторов и при загрязнении очистите их: пыль и отпечатки на торце — частая причина потерь. Подходящие инструменты: для коннекторов LC (диаметр феррула 1,25 мм) — LAN-FT-CL/OK1; для коннекторов ST (диаметр феррула 2,5 мм) — LAN-FT-CL/OK2. Неиспользуемые коннекторы закрывайте защитными колпачками.

Чем отличается оболочка LSZH (Low Smoke Zero Halogen) от PVC (поливинилхлорид)?

LSZH (Low Smoke Zero Halogen) — малодымный безгалогенный компаунд: при горении он выделяет мало дыма и не выделяет галогенов. Патч-корды в оболочке LSZH применяют в помещениях, где предъявляются повышенные требования к пожарной безопасности, например в серверных и центрах обработки данных. Оболочка PVC (поливинилхлорид) используется в обычных помещениях.

Какие потери вносит патч-корд и проверяется ли он на заводе?

Вносимые потери (Insertion Loss) патч-корда — не более 0,3 дБ. Все изделия LANMASTER проходят заводские испытания. Результаты заводских испытаний входят в комплект поставки.

Как правильно прокладывать и хранить патч-корд?

Не перегибайте патч-корд, не перекручивайте и не затягивайте стяжки с усилием: при малом радиусе изгиба потери растут. Подключайте и отключайте патч-корд, держа за корпус коннектора, а не за кабель. Храните его в индивидуальной упаковке, с защитными колпачками на коннекторах.

Не нашли ответ на свой вопрос?

Коды товаров (4)

  • Патч-корд оптический LANMASTER, дуплексный, LC/PC-ST/PC, OM3, LSZH, 1.0 м
  • Патч-корд оптический LANMASTER, дуплексный, LC/PC-ST/PC, OM3, LSZH, 2.0 м
  • Патч-корд оптический LANMASTER, дуплексный, LC/PC-ST/PC, OM3, LSZH, 3.0 м
  • Патч-корд оптический LANMASTER, дуплексный, LC/PC-ST/PC, OM3, LSZH, 5.0 м
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
