Набор щуп + тон-генератор, TPK-50

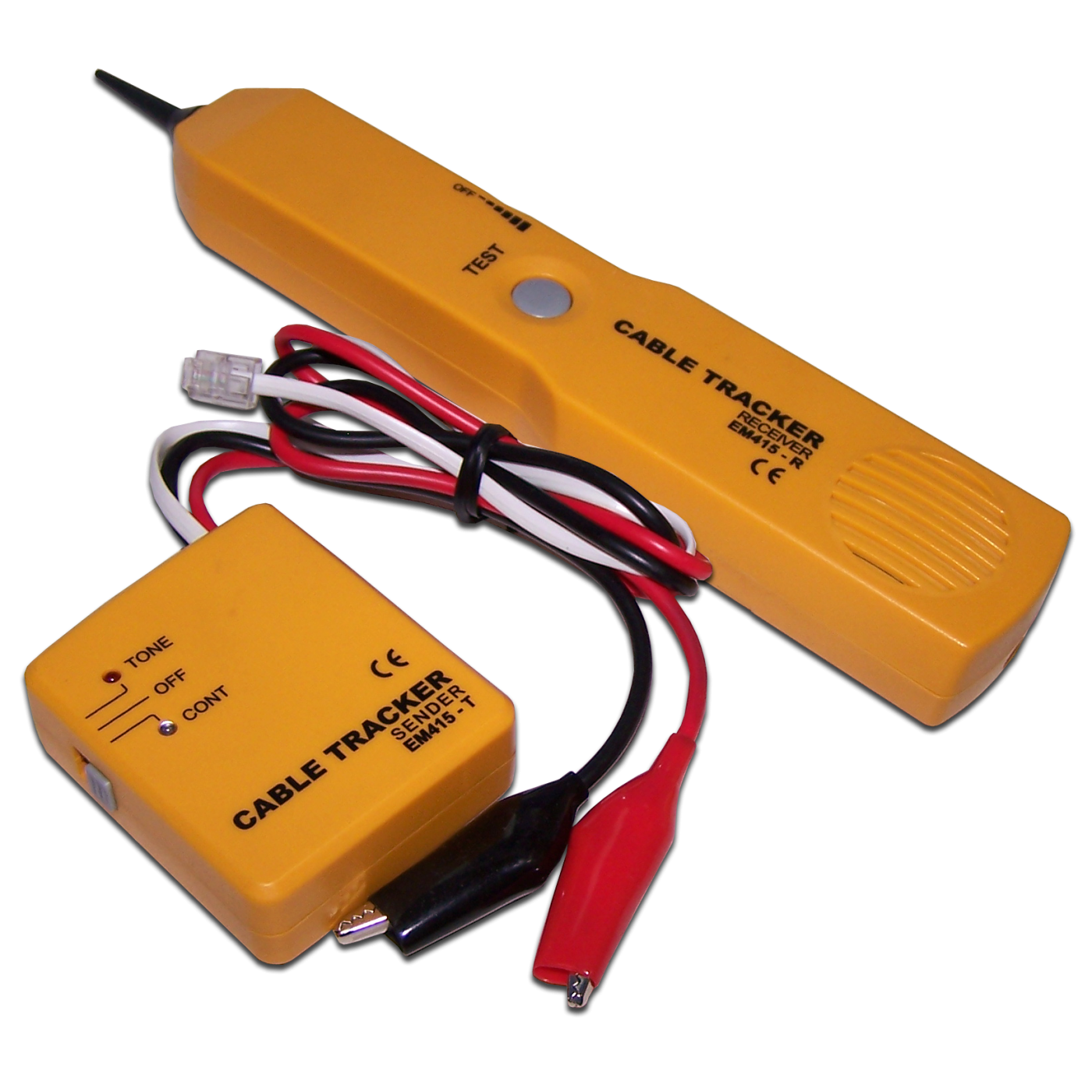

Тестовый набор LAN-TPK-50 состоит из тонального генератора и индуктивного щупа.
Набор используется для:
- Трассировки кабельных линий
- Проверки полярности телефонной линии
- Проверки целостности линии
- Посылка в линию тонального сигнала
TPK-50 может работать с различными типами проводников: витая пара, отдельный провод, коаксиальный кабель или проводник любого другого типа.
Генератор позволяет выдавать два вида сигнала разного тона. Это позволяет производить одновременный поиск двух линий при помощи генераторов, настроенных на разные сигналы. Выбор сигнала осуществляется с помощью микропереключателя, расположенного внутри корпуса генератора. Для включения в линию генератор оснащен одним разъемом RJ-12 и двумя разъемами типа "крокодил".Щуп оборудован мощным динамиком с регулируемой чувствительностью, а также имеет вывод для подключения тестовой трубки.
Для удобства переноски комплект поставляется в надежном, компактном чехле.Комплект поставки:- Щуп;
- Генератор;
- Инструкция;
- Чехол;
- Упаковочная коробка.
Внимание!!! Батарейки в комплект прибора не входят.
Наиболее частые вопросы и ответы
Выпускается ли ещё модель LAN-TPK-50?
Нет, производство модели LAN-TPK-50 прекращено. Актуальной заменой с аналогичным назначением является модель LAN-TST-TPK-50.
Для чего предназначался набор LAN-TPK-50?
Набор из генератора тонового сигнала и приёмника-пробника предназначался для поиска и идентификации кабеля в пучке проводов без разъединения соединения.
Почему тон слышен сразу на нескольких проводах в пучке, а не только на нужном?
Это обычное явление при приближении зонда к пучку — сигнал за счёт наводки ощутимо слышится и на соседних проводах. Для точного определения искомого провода прикасайтесь зондом непосредственно к оголённому проводнику: на нужном проводе тон становится заметно громче, чем на соседних.
Массо-габаритные показатели (упаковка)
Одно изделие
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| LAN-TPK-50 | шт | 260 × 40 × 120 | 0.23 | 0.001248 |
Упаковка
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| LAN-TPK-50 | кор | 510 × 260 × 270 | 7.2 | 0.035802 |
