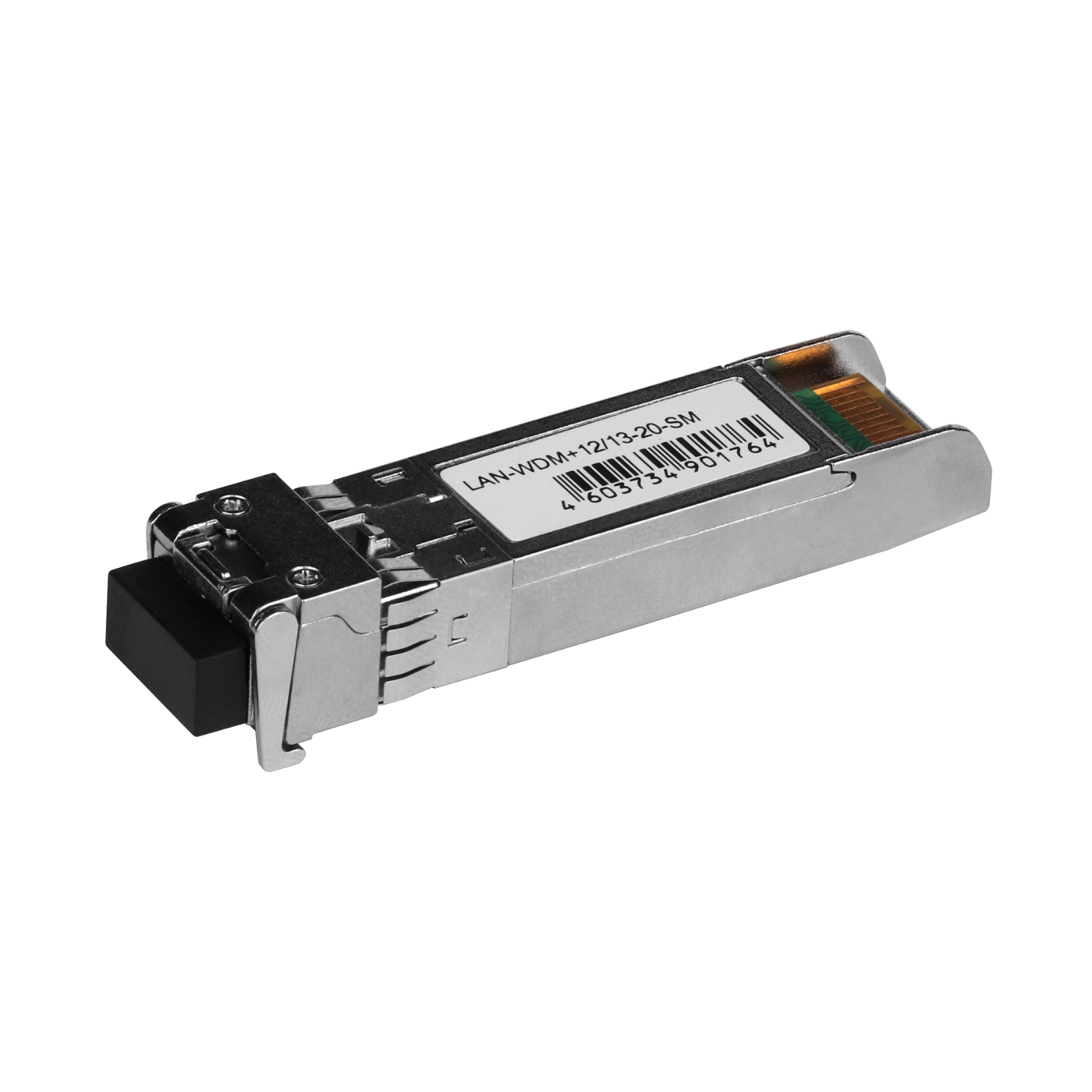

Модуль SFP+ WDM 10GBASE-LR/LW, LC, Tx/Rx: 1270/1330nm, 20km, Cisco
SFP модули для работы по одному одномодовому волокну по технологии WDM. Данный метод работы обеспечивает значительную экономию расходов на аренду или прокладку волокон.
Модуль обеспечивает скорость передачи данных до 10 Гб/с по технологии Ethernet 10GBASE-LR/LW при работе в режиме Full Duplex по одному волокну.
Модуль поддерживает режим горячей замены (hot-swap) и имеет функцию DDM (Digital Diagnostic Monitoring), с помощью которой можно в режиме реального времени отслеживать различные параметры работы модуля.
Данный модуль используется в паре с LAN-WDM+13/12-20-SM.
Наиболее частые вопросы и ответы
Для чего предназначен модуль LAN-WDM+12/13-20-SM?
LAN-WDM+12/13-20-SM — оптический модуль формата SFP+ для Ethernet 10GBASE-LR/LW, который передаёт данные со скоростью до 10 Гбит/с по одному одномодовому волокну. Передатчик работает на 1270 нм, приёмник — на 1330 нм (технология WDM — спектральное уплотнение). Максимальная дальность — 20 км, разъём — симплексный LC (Lucent Connector). Технология позволяет сэкономить на аренде или прокладке волокон.
С каким модулем на другом конце линии работает LAN-WDM+12/13-20-SM?
Модуль работает только в паре с LAN-WDM+13/12-20-SM: передатчик одного модуля должен работать на длине волны, которую принимает приёмник другого. LAN-WDM+12/13-20-SM передаёт на 1270 нм и принимает на 1330 нм, а LAN-WDM+13/12-20-SM — наоборот. Два одинаковых модуля на разных концах линии не свяжутся.
В какой порт устанавливается модуль и какой патч-корд нужен?
Модуль SFP+ устанавливается в порт SFP+ на 10 Гбит/с; в порт SFP на 1 Гбит/с он не работает. Для подключения используйте симплексный патч-корд с разъёмом LC (Lucent Connector) и полировкой UPC (Ultra Physical Contact) на одномодовом волокне 9/125 мкм. Одно волокно линии используется и для передачи, и для приёма.
Нужен ли аттенюатор и как проверить мощность сигнала?
Модуль рассчитан на линии до 20 км. Если линия значительно короче, мощность передатчика может превысить допустимый уровень на приёме и вызвать ошибки или нестабильный линк. Мощность приёма проверьте по цифровому диагностическому мониторингу (DDM) в интерфейсе управления коммутатора. Если уровень выше допустимого для приёмника, установите оптический аттенюатор на приёмной стороне.
Подойдёт ли модуль к моему коммутатору? Можно ли менять модуль при включённом оборудовании?
Модуль выпускается в исполнении для оборудования Cisco. При заказе укажите марку и модель коммутатора. Если коммутатор выдаёт сообщение о неподдерживаемом модуле, код производителя в модуле не принят оборудованием: проверьте настройки проверки трансиверов и обратитесь в техническую поддержку LANMASTER. Модуль поддерживает горячую замену: его можно устанавливать и извлекать без выключения оборудования, предварительно отсоединив патч-корд. Не смотрите в оптический порт включённого модуля.
Что делать, если линк не поднимается?
Проверьте по порядку: установлены ли на концах линии разные модули пары (LAN-WDM+12/13-20-SM и LAN-WDM+13/12-20-SM); порт — SFP+ на 10 Гбит/с; волокно — одномодовое; торцы коннекторов чистые. Затем сверьте мощность приёма по цифровому диагностическому мониторингу (DDM) с допустимым диапазоном приёмника.
Массо-габаритные показатели (упаковка)
Одно изделие
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| LAN-WDM+12/13-20-SM | шт | 70 × 10 × 15 | 0.022 | 0.000011 |
Упаковка
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| LAN-WDM+12/13-20-SM | упак | 200 × 20 × 150 | 0.272 | 0.0006 |
