Модуль для работы по одному оптическому волокну в формате SFP для Gigabit Ethernet (1000Base-LX). Предназначен для работы по одномодовому оптическому волокну (SMF), максимальная дальность 3км, оптический бюджет 12dBm, LC коннектор, рабочие длины волн 1550/1310нм.

Модули SFP поддерживают режим горячей замены (hot-swap) и могут иметь функцию DDM (Digital Diagnostic Monitoring), с помощью которой можно в режиме реального времени отслеживать различные параметры работы модуля.
Программное обеспечение модулей поддерживает работу с оборудованием разных брендов, в зависимости от выбранной версии прошивки.

Основные особенности:

  • Скорость до 1.25Гб/с
  • Горячая замена (hot-pluggable)
  • Симплексный LC коннектор
  • Расстояние передачи данных до 3км по волокну SМF 9/125мкм
  • Лазер передатчика DFB 1550nm
  • Фотодетектор приемника PIN 1310nm
  • Питание 3.3В
  • Интерфейс мониторинга совместим с SFF-8472
  • Низкое тепловыделение <1Вт
  • Доступны версии в широком диапазоне рабочих температур Промышленный/Расширенный/Коммерческий :--40°C до 85°C; -5°C до 85°C; 0°C до 70°C
  • Соответствует стандарту RoHS и не содержит свинец

Применение:

  • Сети доступа/Бэкбон
  • Ethernet 1000Base-LX
  • 1xFiber Channel
  • Различные оптические соединения

Данный модуль используется в паре с LAN-WDM-13/15-3-SM.

Наиболее частые вопросы и ответы

Для чего предназначен модуль LAN-WDM-15/13-3-SM?

LAN-WDM-15/13-3-SM — оптический модуль формата SFP (подключаемый модуль малого форм-фактора) для Gigabit Ethernet 1000BASE-LX, который работает по одному одномодовому волокну. Передача и приём идут на разных длинах волн (технология WDM — спектральное уплотнение): передатчик работает на 1550 нм, приёмник — на 1310 нм. Максимальная дальность — 3 км, скорость до 1,25 Гбит/с, разъём — симплексный LC (Lucent Connector).

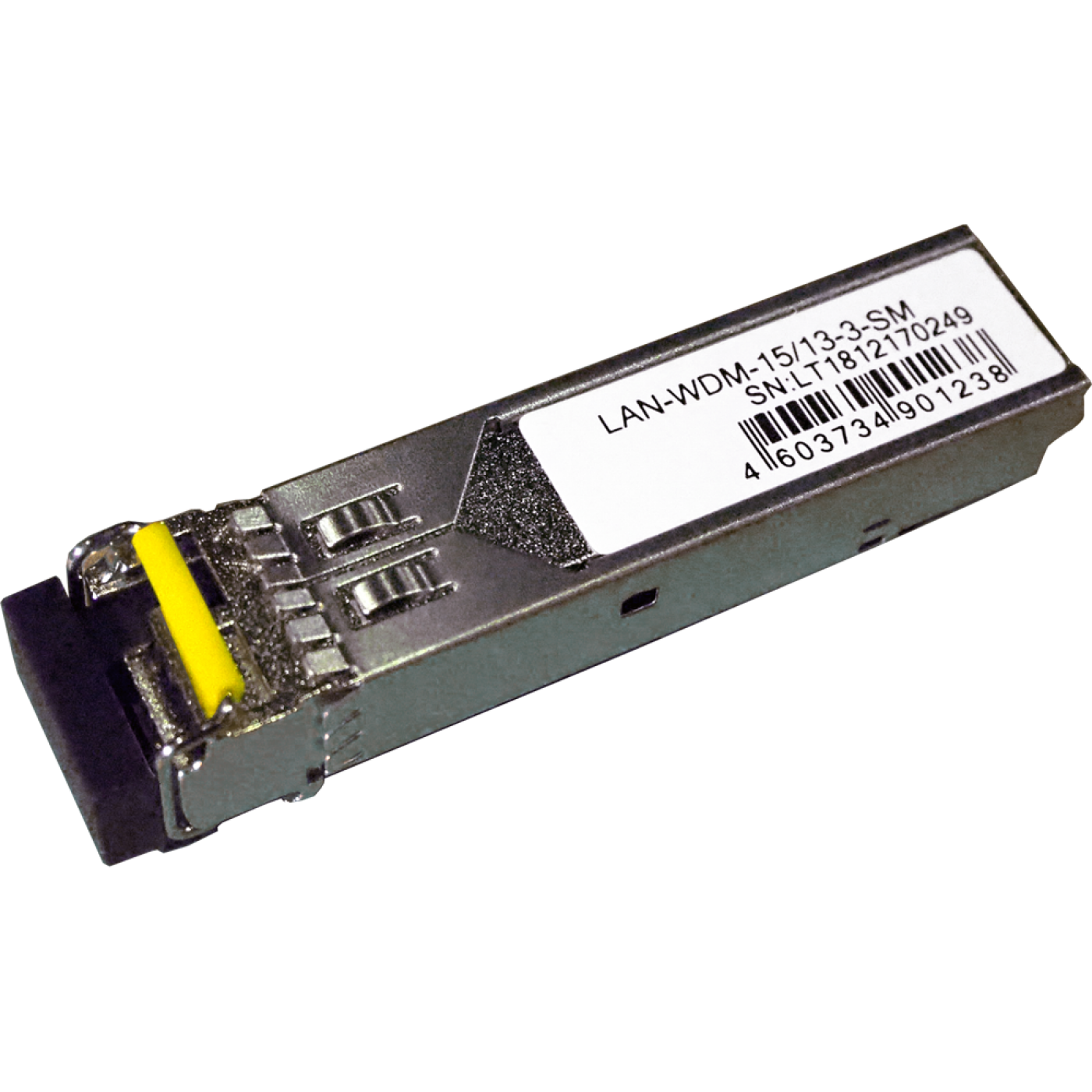

Изделие LAN-WDM-15/13-3-SM
Изделие LAN-WDM-15/13-3-SM
С каким модулем на другом конце линии работает LAN-WDM-15/13-3-SM?

Модуль работает только в паре с LAN-WDM-13/15-3-SM. Передатчик одного модуля должен работать на длине волны, которую принимает приёмник другого: LAN-WDM-15/13-3-SM передаёт на 1550 нм и принимает на 1310 нм, а LAN-WDM-13/15-3-SM — наоборот. Два одинаковых модуля, установленных на разных концах линии, не свяжутся.

Какое волокно и какой патч-корд нужны для подключения?

Используйте одномодовое волокно 9/125 мкм и симплексный патч-корд с разъёмом LC (Lucent Connector) и полировкой UPC (Ultra Physical Contact). Линия состоит из одного волокна: если проложен двухволоконный кабель, используйте одно волокно, а второе оставьте свободным или задействуйте для другой линии. Дуплексный патч-корд с двумя волокнами для такого модуля не нужен.

Как рассчитать, хватит ли мощности на моей линии?

Оптический бюджет модуля LAN-WDM-15/13-3-SM — 12 дБ. Из него вычитают потери в волокне, на сварных соединениях и разъёмах; оставшийся запас должен быть положительным. Фактическую мощность приёма проверьте по цифровому диагностическому мониторингу (DDM) в интерфейсе управления коммутатора.

Подойдёт ли модуль к моему коммутатору? Можно ли менять модуль при включённом оборудовании?

Модуль выпускается в исполнении для оборудования Cisco; программное обеспечение модулей поддерживает работу с оборудованием разных производителей в зависимости от выбранной версии прошивки. При заказе укажите марку и модель коммутатора. Модуль поддерживает горячую замену: его можно устанавливать и извлекать без выключения оборудования. Перед извлечением отсоедините патч-корд и закройте разъём защитной заглушкой; не смотрите в оптический порт включённого модуля.

Что делать, если линк не поднимается?

Проверьте по порядку: установлены ли на концах линии разные модули пары (LAN-WDM-15/13-3-SM и LAN-WDM-13/15-3-SM); одномодовое ли волокно и целы ли разъёмы; не загрязнены ли торцы коннекторов; достаточна ли мощность приёма по цифровому диагностическому мониторингу (DDM). Скорость порта должна быть настроена на 1 Гбит/с.

Как правильно использовать и хранить модуль? Чем отличается исполнение LAN-WDMi-15/13-3-SM?

Эксплуатируйте модуль при температуре 0…+70 °C для коммерческого исполнения; доступны версии для диапазонов −5…+85 °C и −40…+85 °C. Исполнение LAN-WDMi-15/13-3-SM — промышленное, оно предназначено для оборудования, которое работает в расширенном диапазоне температур. Питание 3,3 В подаётся от порта. До установки храните модуль в антистатической упаковке с заглушкой в оптическом разъёме.
