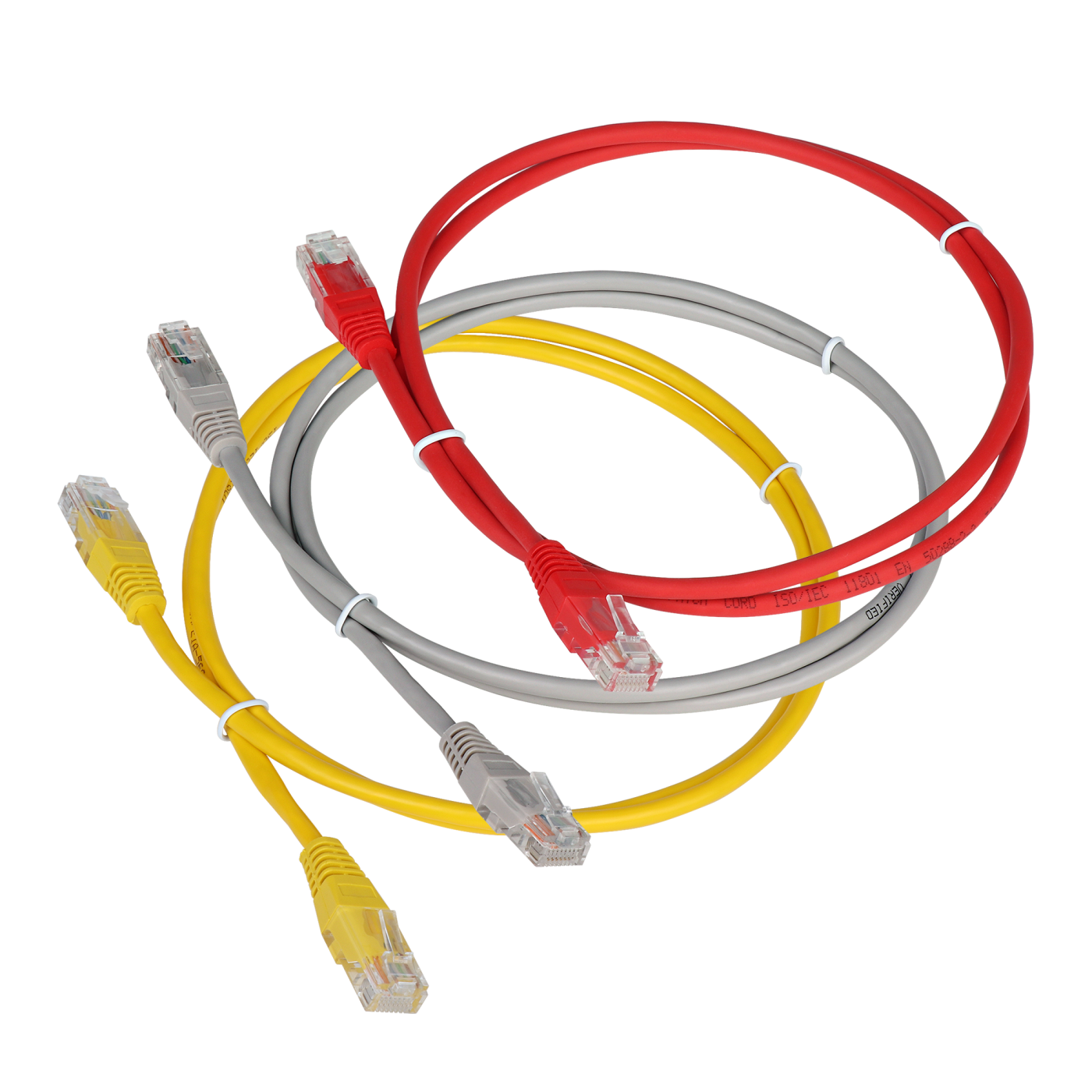

Патч-корд TWT UTP кат.5e, с заливными колпачками

Патч-корд TWT UTP кат.5e, с заливными колпачками

Артикул: TWT-45-45-xx-xx

Патч-корд TWT UTP кат.5e, с заливными колпачками
Информация для заказа

Согласно действующим стандартам, коммутационные шнуры не являются частью Структурированной Кабельной Системы. Однако, они в полной мере принимают участие в передаче сигналов от компьютера до активного оборудования, поэтому их качество должно приниматься во внимание и быть не хуже остальных компонентов кабельной линии.

Коммутационный шнур состоит из отрезка кабеля, оконцованного 8-контактными модульными разъемами типа RJ-45. Несмотря на кажущуюся простоту конструкции, перекрестные наводки и отражения на небольшом отрезке кабеля могут оказывать значительное влияние на передаточные характеристики. При промышленном изготовлении коммутационных шнуров добиться хороших характеристик гораздо легче, чем при изготовлении вручную.

Под маркой TWT выпускаются 2-х парные неэкранированные (UTP) коммутационные шнуры кат. 5е различной длины и цвета.

Варианты цветов:

Белый - WH
Серый - GY
Желтый - YL
Оранжевый - OR
Зеленый - GN
Красный - RD
Синий - BL
Коричневый - BR
Черный - BK

Выпускаются патч-корды различной длины:

  • 0.15 м
  • 0.3 м
  • 0.5 м
  • 1.0 м
  • 1.5 м
  • 2.0 м
  • 3.0 м
  • 5.0 м
  • 7.0 м
  • 10.0 м
  • 15.0 м
Особенности конструкции:

Для обеспечения прочного соединения вилки и кабеля место соединения заливается пластмассой, такое соединение называется "заливным" или molded. Вилка снабжается хвостовиком, который обеспечивает заданный радиус изгиба в процессе эксплуатации.

Схема разводки проводов в коннекторах T-568B UTP


Контакт №

Контакт №
1
Бело-оранжевый W-O1
2
Оранжевый O2
3
Бело-зеленый W-G3
4
Синий BL4
5
Бело-синий W-BL5
6
Зеленый GN6
7
 Бело-коричневый W-BR7
8
Коричневый BR8
Материал оболочки ПВХ (поливинилхлорид)
Диаметр медной жилы 26 AWG
Тип проводника Stranded (многожильный)
Рабочий диапазон температур до +60°С
Соответствует требованиям стандартов TIA/EIA 568-C cat. 5e
