Кабель TWT UTP, 100 пар, Кат.5e, LSZH, 305 метров, белый

Кабель TWT UTP, 100 пар, Кат.5e, LSZH, 305 метров, белый
TWT-5EUTP100-LSZH

Многопарный неэкранированный кабель предназначен для передачи данных, телефонных и телевизионных сигналов на частотах до 100 МГц. Кабель состоит 100 пар одножильных медных проводников. Внешняя оболочка: LSZH. Диаметр проводника – 24 AWG.

Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности). Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

Витые пары разбиты по группам, обернуты жгутовой лентой своего цвета. Группы витых пар переложены уплотнительными шнурами из полипропилена и заключены в общую оболочку из LSZH(низкодымящая, не содержит галогенов).

Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

Кабель поставляется на катушках по 305 метров. Под заказ возможна поставка другими строительными длинами.

Физические характеристики кабеля:

Характеристика
Значение
Цвет оболочки
Белый
Материал оболочки
LSZH(низкодымящая, не содержит галогенов)
Материал изоляции
HDPE(полиэтилен высокой плотности)
Диаметр медной жилы
24 AWG
Тип проводника

Solid(сплошной)

Толщина изоляции
0,197 мм
Диаметр кабеля
23,5 мм
Частотный диапазон
1-100 МГц
Рабочий диапазон температур
до +75
Количество метров в катушке
305 м
Сертификации лабораториями
UL
Соответствует требованиям стандартов TIA/EIA 568-A cat. 5; ISO/IEC 11801; EN50173

Поддержка следующих приложений:

  • Речь
  • Т1
  • 10BASE-T, 100BASE-T
  • Token Ring 4/16 Мб/с
  • ATM 155 Мб/c, TP-PMD 100 Мб/с
  • 100 VG-AnyLAN
  • 100 Мбит/с CDDI

Электрические характеристики кабеля:

Характеристика
Значение
Волновое сопротивление
100+/-15 Ом
Несимметрия сопротивлений постоянному току проводников пары
5%
Ёмкость дисбаланса пары на землю
330пФ/100м
Временной перекос задержки
45нС/100м

Наиболее частые вопросы и ответы

Для чего предназначен кабель TWT-5EUTP100-LSZH?

TWT-5EUTP100-LSZH — неэкранированный кабель категории 5e из 100 пар одножильных медных проводников. Многопарный кабель применяют для магистральных линий между кроссами и этажными шкафами, телефонных и слаботочных магистралей и подключения портов телефонной станции к кроссовому оборудованию. Для подключения рабочего места по Ethernet используйте четырёхпарный кабель. Сечение проводников — 24 AWG.

Кабель TWT UTP, 100 пар, Кат.5e, LSZH, 305 метров, белый TWT-5EUTP100-LSZH

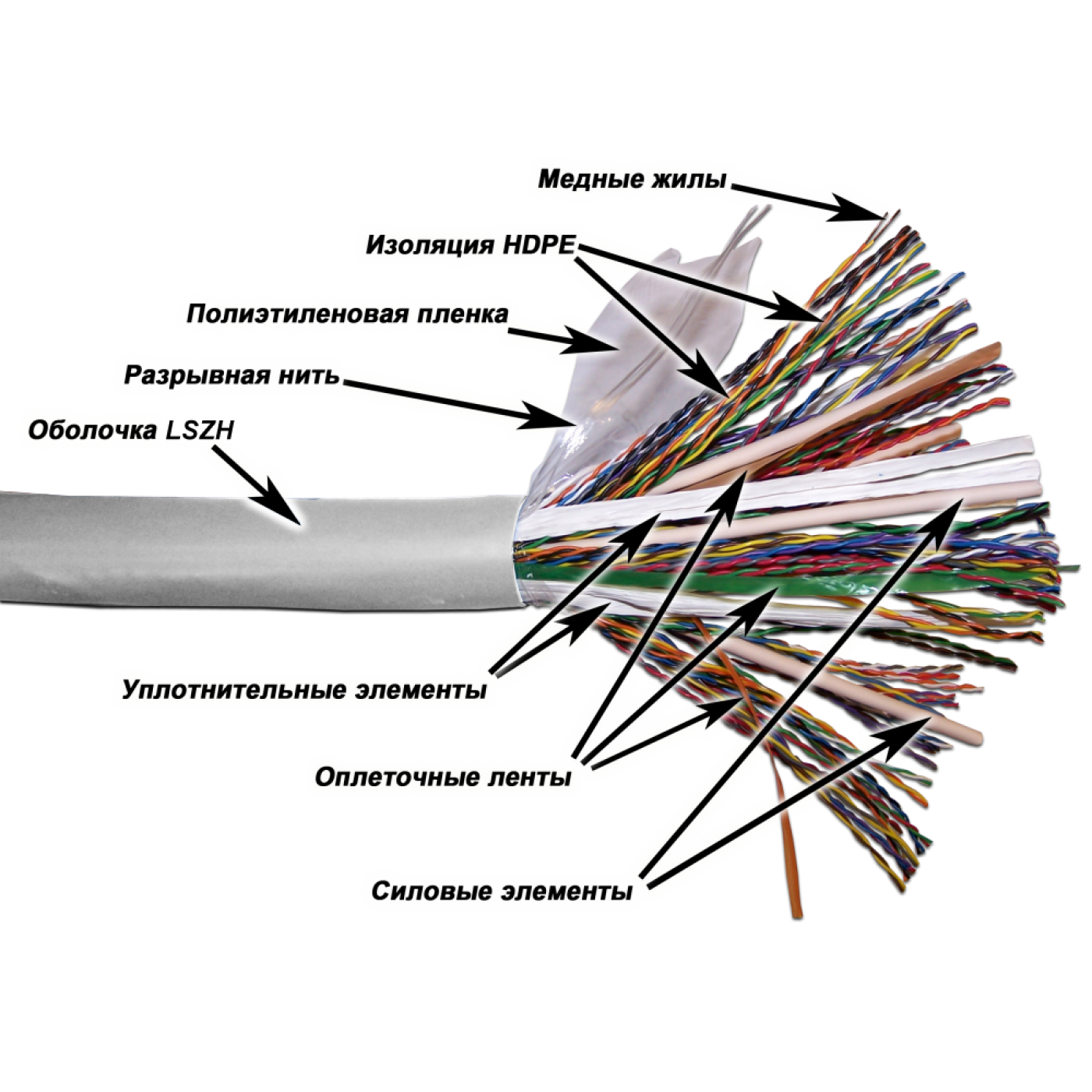

Внешний вид TWT-5EUTP100-LSZH
Из чего состоит кабель TWT-5EUTP100-LSZH и какие у него особенности?

Каждый проводник имеет изоляцию из полиэтилена высокой плотности (HDPE); два проводника скручены в пару, а все пары заключены в общую оболочку. Кабель имеет малодымную оболочку без галогенов (LSZH). Кроме того, в конструкции предусмотрены: разрывная нить для разделки оболочки. Диапазон температур эксплуатации кабеля — до +75 °C.

Когда нужен кабель с малодымной оболочкой без галогенов (LSZH)?

Оболочка LSZH (малодымящий материал, не выделяющий галогенов) при горении выделяет мало дыма и не выделяет галогенов, поэтому кабель с ней выбирают для помещений с большим числом людей, кабельных каналов, эвакуационных путей, центров обработки данных и других мест, где этого требуют проект или нормы пожарной безопасности. Если проект не предъявляет таких требований, можно применять кабель с оболочкой из ПВХ.

Как заделать кабель TWT-5EUTP100-LSZH в розетку или патч-панель?

Снимите внешнюю оболочку на минимальную длину, не повредив изоляцию проводников. Раскручивайте пары только на длину, необходимую для заделки, и разведите проводники по цветной схеме на модуле или панели (T568B или T568A, одинаковой на всей линии). Заделайте проводники ударным инструментом для контактов 110 или Krone и срежьте излишки. Не заделывайте кабель отвёрткой: она повреждает контакты и изоляцию.

Как определить номера пар в многопарном кабеле TWT-5EUTP100-LSZH?

Пары нумеруются по стандартному цветовому коду: первичный цвет задаёт группу из пяти пар (белый, красный, чёрный, жёлтый, фиолетовый), вторичный цвет — номер пары в группе (синий, оранжевый, зелёный, коричневый, серый). Например, пара 1 — белый/синий, пара 6 — красный/синий, пара 13 — чёрный/зелёный. Пары собраны в пучки по 25 пар, поэтому каждый пучок заделывайте на отдельный блок или секцию кросса. Перед заделкой прозвоните пары и промаркируйте их.

Как заделать многопарный кабель TWT-5EUTP100-LSZH на кросс или патч-панель?

Снимите оболочку на нужную длину, разделите пучки и пары по цветовому коду и заведите их на блоки 110-го типа или плинты Krone/LSA в порядке нумерации. Для кабеля большой ёмкости закрепите его на кронштейне или хомутом, чтобы вес не передавался на контакты. Заделайте пары ударным инструментом, сохраняя скрутку до места заделки, и промаркируйте блоки. Для коммутации телефонных линий применяйте телефонную патч-панель с многопарным вводом.

Можно ли использовать многопарный кабель TWT-5EUTP100-LSZH для Ethernet?

Для подключения рабочих мест и сетевого оборудования по Ethernet используйте четырёхпарный кабель соответствующей категории. Многопарный кабель предназначен для магистральных и телефонных линий, где одна пара обслуживает один канал. Если по нему всё же передаются данные, используйте разные пучки для разных систем и проверяйте линию тестером.

Как правильно прокладывать кабель TWT-5EUTP100-LSZH?

Разматывайте кабель без петель и перегибов и не превышайте допустимое усилие протяжки. Соблюдайте минимальный радиус изгиба и не затягивайте стяжки так, чтобы сминалась оболочка. Не прокладывайте кабель вплотную и параллельно силовым линиям; пересекайте их под углом, близким к 90°. Оставьте технологический запас кабеля у розетки и в шкафу.

Как разматывать кабель TWT-5EUTP100-LSZH из упаковки и как его хранить?

Вытягивайте кабель из центра коробки, не создавая петель и «восьмёрок», и придерживайте коробку. Храните кабель в сухом помещении в заводской упаковке; торцы кабеля защищайте от влаги и загрязнения.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
TWT-5EUTP100-LSZH кат 770 × 490 × 770 200 0.290521

Коды товаров (1)

  • Кабель TWT UTP, 100 пар, Кат.5e, LSZH, 305 метров, белый
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
