Шкаф напольный 19" серии Business шириной 800 мм

Шкаф напольный 19" серии Business шириной 800 мм
Снят с производства
TWT-CBB-xxU-8yy

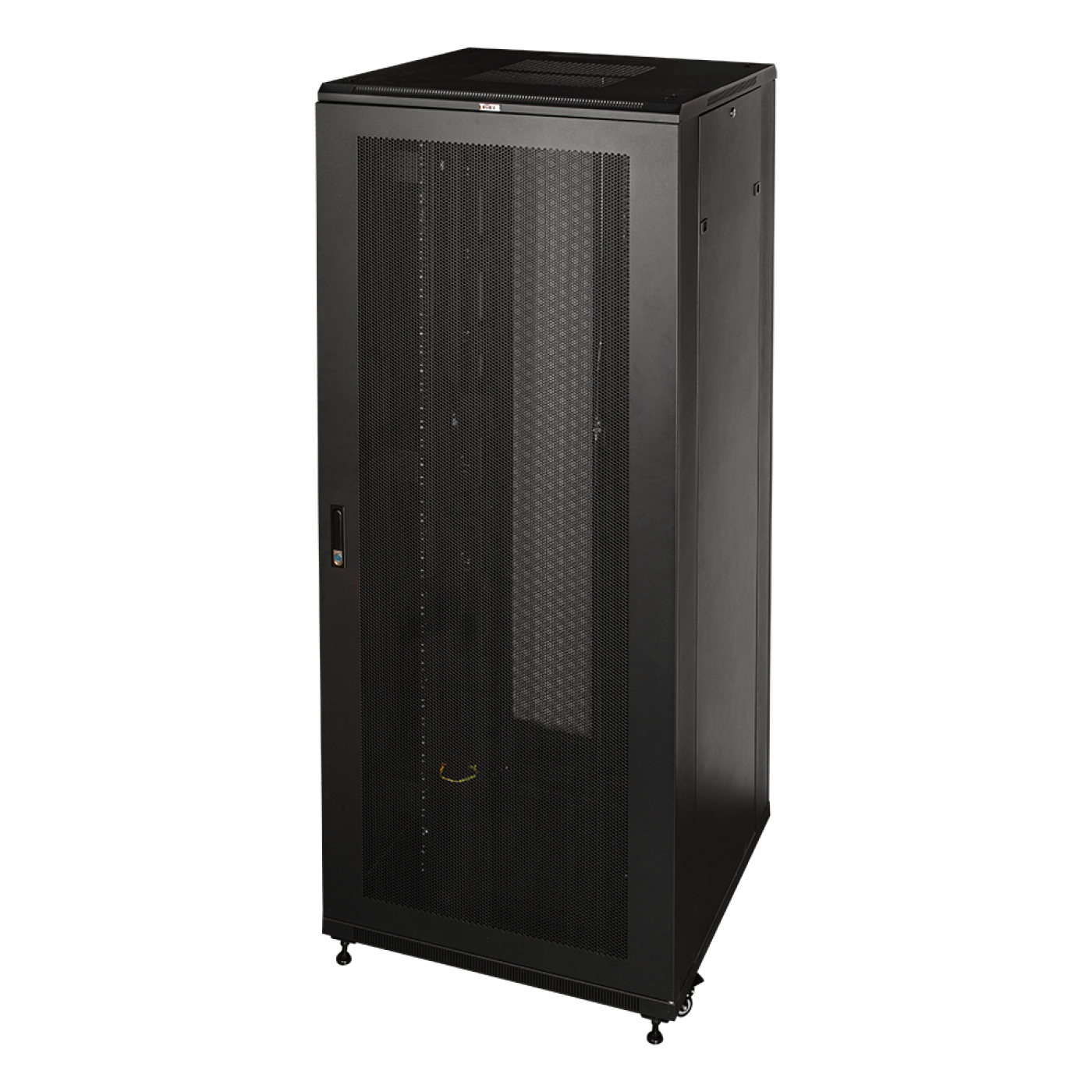

Шкаф напольный серии Business используется для размещения 19'' оборудования, с креплением на двух или четырех монтажных профилях. Возможна установка полок переднего крепления и силовых полок, имеющих четыре точки крепления с монтажом на передние и задние профили (нагрузка на каждую полку от 50 до 100 кг). Предусмотрено место для установки потолочного вентиляторного модуля.

Основу конструкции шкафа составляет несущий каркас разборного типа.

Есть варианты комплектации с различными типами передних и задних дверей.

Наборы дверей:

  • Одностворчатая стеклянная дверь/Металлическая распашная дверь
  • Одностворчатая перфорированная дверь/Перфорированная распашная дверь

Для обеспечения удобного доступа к оборудованию используются съемные боковые панели. В основании и крыше шкафа предусмотрены закрытые съемными крышками отверстия для ввода кабельных потоков. Предусмотрена установка кабельного щеточного ввода вместо стандартных крышек.

Шкафы шириной 800мм в базовой комплектации имеют 2 вертикальных органайзера. Для организации вертикальных потоков в шкафах шириной 600мм рекомендуем использовать, поставляющиеся опционально, специальные кольца-органайзеры, устанавливающиеся в каркас рамы и фиксирующиеся винтами.

Шкаф комплектуется регулируемыми опорами для компенсации неровностей пола и поворотными роликовыми опорами для обеспечения возможности перемещения. Возможна установка шкафа на дополнительный цоколь. В этом случае ножки шкафа переносятся в цоколь. Опоры устанавливаются в резьбовые отверстия М12 в цоколе. Возможно соединение шкафов друг с другом с помощью специального комплекта для соединения шкафов.

Шкаф поставляется в разобранном виде.

На 19” направляющих (экструдерах) нанесена маркировка юнитов.

Цвет – черный (RAL 9004)

Максимальная нагрузка составляет 800 кг.

Степень защиты – IP 20

Окраска – порошковое напыление.

На боковых панелях логотип - TWT.

Комплект поставки: две отдельно упакованные рамы, коробка с дном и крышей, коробка с боковыми дверями, коробка с передней и задней дверями.

Для шкафов шириной 800 мм в комплект поставки дополнительно входит коробка с вертикальными органайзерами.

Шкафы соответствуют международным стандартам ANSI/EIA RS-310-D, IEC297-2, DIN41494; PART1, DIN41494; PART7, ГОСТ 14254

Наиболее частые вопросы и ответы

Для чего предназначен шкаф серии TWT-CBB-xxU-8yy?

Это напольный шкаф серии Business для размещения оборудования формата 19 дюймов. Ширина семейства — 800 мм; конкретные высота, глубина и исполнение дверей выбираются по артикулу.

Как выбрать исполнение передней и задней дверей?

В карточке указаны два варианта: G1 — одностворчатая стеклянная передняя дверь и металлическая распашная задняя; P1 — перфорированные передняя и задняя двери. Выбирайте исполнение с учётом доступа к оборудованию и требований к вентиляции.

Подходит ли шкаф для стандартного оборудования 19 дюймов?

Да. Оборудование устанавливается на 19-дюймовые монтажные профили. Конструкция предусматривает крепление на двух или четырёх профилях; перед установкой проверьте глубину оборудования и расположение точек крепления.

Какова максимальная нагрузка на шкаф?

Максимальная нагрузка на шкаф, указанная производителем, составляет 800 кг. Это значение относится к шкафу в целом; при подборе оборудования учитывайте также нагрузку на конкретные полки и аксессуары, условия установки и требования проекта.

Какую нагрузку выдерживают полки?

Для полок с четырьмя точками крепления производитель указывает нагрузку от 50 до 100 кг на полку. Допустимое значение зависит от выбранной модели полки — сверяйте её паспорт и не переносите максимальную нагрузку шкафа на отдельную полку.

Можно ли установить полку с креплением только спереди?

Да, описание серии предусматривает полки переднего крепления, а также силовые полки с четырьмя точками крепления на передних и задних профилях. Уточните допустимую нагрузку по документации конкретной полки.

Входит ли кабельный органайзер в комплект?

Да. Для шкафов шириной 800 мм производитель указывает два вертикальных органайзера в базовой комплектации; в описании поставки также указана отдельная коробка с органайзерами. Состав поставки конкретного артикула подтвердите при заказе.

Монтаж вертикального кабельного органайзера
Монтаж вертикального кабельного органайзера
Как завести кабели в шкаф?

В крыше и основании есть отверстия для ввода кабельных потоков, закрытые съёмными крышками. Вместо стандартных крышек можно установить щёточный кабельный ввод, который подбирается отдельно.

Снимаются ли боковые панели для доступа к оборудованию?

Да, шкаф оснащён съёмными боковыми панелями. Это упрощает доступ к оборудованию и кабелям сбоку; предусмотрите свободное пространство, необходимое для снятия панели.

Поставляется ли шкаф собранным?

Нет, шкаф поставляется в разобранном виде. В описании комплекта указаны отдельно упакованные рамы, коробка с основанием и крышей, коробка с боковыми дверями, коробка с передней и задней дверями, а для ширины 800 мм — коробка с вертикальными органайзерами. Проверяйте комплектность по документам именно вашего заказа.

Какие опоры предусмотрены и можно ли компенсировать неровности пола?

В комплекте предусмотрены регулируемые опоры для компенсации неровностей пола и поворотные роликовые опоры для перемещения шкафа. Перед установкой оцените ровность и несущую способность основания и выровняйте шкаф по инструкции производителя.

Можно ли установить шкаф на цоколь?

Да, предусмотрена установка на дополнительный цоколь: ножки шкафа переносятся в цоколь и устанавливаются в его резьбовые отверстия M12. Цоколь подбирается и заказывается отдельно по комплектации нужного артикула.

Можно ли соединить несколько шкафов серии TWT-CBB-xxU-8yy в ряд?

Да, шкафы можно соединять друг с другом специальным комплектом. Сам комплект соединения является отдельным аксессуаром; проверьте его совместимость и предусмотрите монтаж до окончательной расстановки оборудования и кабелей.

Предусмотрена ли установка вентилятора?

В конструкции крыши предусмотрено место для потолочного вентиляторного модуля, но в базовый комплект поставки он не входит. Подбирайте и заказывайте модуль отдельно.

Какую степень защиты имеет шкаф и где его устанавливать?

Для серии указана степень защиты IP20. Она не означает защиты от воды и не делает шкаф пыленепроницаемым; условия помещения и необходимость дополнительной защиты следует оценивать по требованиям проекта и документации на оборудование.

Как правильно подготовить шкаф к монтажу оборудования?

Сначала сверьте артикул, габариты, высоту в юнитах и тип дверей с проектом. Соберите каркас и установите шкаф на подходящее основание по документации производителя, обеспечьте доступ к дверям и съёмным панелям, затем распределяйте оборудование с учётом предельных нагрузок шкафа и каждой полки.

Фиксация монтажных профилей шкафа
Фиксация монтажных профилей шкафа
Можно ли установить тяжёлое оборудование только на полку?

Это зависит от массы оборудования, конструкции полки и её допустимой нагрузки. Сверьте эти значения с документацией выбранной полки и учитывайте общий предел нагрузки шкафа; если есть сомнения, используйте подходящие опоры или уточните решение у производителя.

Нужно ли оставлять место для обслуживания шкафа?

Да. При планировании размещения оставьте пространство для открывания передней и задней дверей, снятия боковых панелей, ввода кабелей и доступа к установленному оборудованию. Не перекрывайте эти зоны соседними шкафами или строительными конструкциями.

Как правильно эксплуатировать и хранить шкаф до монтажа?

Учитывайте степень защиты IP20 и порошковое покрытие шкафа. До сборки храните упакованные элементы в сухом помещении, защищая их от осадков и повреждений.

Как часто нужно проверять затяжку крепёжных элементов шкафа?

Проверяйте затяжку винтов и крепления монтажных профилей после первичной загрузки оборудования и затем периодически в ходе эксплуатации, особенно после транспортировки или сейсмической нагрузки.

Не нашли ответ на свой вопрос?

Пошаговая инструкция

Шкаф напольный 19" серии Business шириной 800 мм TWT-CBB-xxU-8yy

  1. Подготовьте место сборки

    Освободите ровную устойчивую площадку. Снимите упаковку и разместите детали так, чтобы не повредить покрытие. Крупные рамы и крышу устанавливайте вдвоём. Монтажный нож используйте только для упаковки.

  2. Установите регулируемые опоры

    Вверните регулируемые опоры в основание, используя ключ на 19 мм. Если затем устанавливаются ролики, выставьте опоры чуть ниже высоты роликов. На этом этапе ролики не устанавливайте.

  3. Соедините основание и рамы

    Проверьте ориентацию рам и соедините их с основанием болтами и самоконтрящимися гайками. Используйте шестигранный ключ на 5 мм, гайку придерживайте ключом на 13 мм. Сначала только наживите крепёж: окончательная затяжка выполняется после выравнивания каркаса.

  4. Установите крышу

    Вдвоём установите крышу на верхние части рам. Совместите отверстия и наживите крепёж, сохраняя правильную геометрию каркаса.

  5. Выровняйте и затяните каркас

    Не затягивайте один угол до выравнивания остальных соединений. Проверьте положение рам и крыши, затем равномерно затяните крепёж к основанию и крыше.

  6. Закрепите ролики

    Если предусмотрены ролики, закрепите их на основании штатным крепежом. Ролики со стопорами установите спереди. Проверьте устойчивость шкафа и доступность стопоров.

  7. Подготовьте крепление поперечных направляющих

    Установите закладные гайки с внутренней стороны рам в отверстия крепления поперечных направляющих. Тип и количество крепежа сверяйте с документацией конкретного шкафа.

  8. Установите ограничители боковых панелей

    Закрепите ограничители боковых панелей штатными саморезами на торцевых частях рам. Установите их в предусмотренные отверстия, не повреждая покрытие.

  9. Установите поперечные направляющие

    Вставьте крючки направляющих в пазы рам и сдвиньте направляющие вниз до посадки. Совместите отверстия с закладными гайками и затяните винты. Средние направляющие не должны мешать замку передней двери.

  10. Выберите глубину установки профилей

    Выберите положение монтажных профилей с учётом глубины оборудования. Установите закладные гайки в поперечные направляющие в выбранных местах крепления. С обеих сторон выставьте одинаковую глубину.

  11. Закрепите кубы-проставки

    Для шкафа шириной 800 мм закрепите кубы-проставки на поперечных направляющих. Подведите винт отвёрткой через прорезь куба, заведите его в отверстие крепления и затяните соединение. Проверьте одинаковое положение кубов слева и справа.

  12. Установите вертикальные органайзеры

    Снимите крышки органайзеров и закрепите органайзеры на выбранной стороне кубов-проставок штатными винтами и гайками. При затяжке придерживайте гайку изнутри куба.

  13. Верните крышки органайзеров

    После фиксации обоих органайзеров установите снятые крышки. Проверьте их посадку и возможность последующего доступа к кабелям.

  14. Закрепите монтажные профили

    Закрепите монтажные профили на боковых сторонах кубов-проставок винтами и самоконтрящимися гайками. При затяжке придерживайте гайки внутри кубов. Проверьте параллельность профилей и совпадение высоты монтажных отверстий.

  15. Установите боковые панели

    Вставьте нижние фиксаторы панели в прорези основания. Переведите замок в открытое положение и прижмите панель до фиксации пластиковых защёлок. Закройте замок и выньте ключ.

  16. Установите двери

    Выберите сторону открывания. Установите пластиковую шайбу и введите нижний шток двери в отверстие основания. Отожмите верхний подпружиненный шток, совместите его с отверстием крыши и отпустите. Аналогично установите заднюю дверь или её створки. При изменении направления открывания перенесите ручку замка согласно инструкции.

  17. Проверьте собранный шкаф

    Проверьте устойчивость каркаса, затяжку соединений, крепление профилей и органайзеров. Боковые панели и двери должны свободно закрываться и запираться. Перед установкой оборудования проверьте допустимую нагрузку для точной модели.

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения Вес (кг) Объем (м3)
TWT-CBB-42U-8x8-G1 шт 138 0.709565
TWT-CBB-42U-8x10-G1 шт 145 0.630908
TWT-CBB-42U-8x12-G1 шт 160 0.787449
TWT-CBB-47U-8x12-G1 шт 157
TWT-CBB-47U-8x10-G1 шт 158 0.810742
TWT-CBB-47U-8x8-G1 шт 141 0.668628
TWT-CBB-42U-8x10-P1 шт 130.5 0.630908
TWT-CBB-42U-8x12-P1 шт 121 0.990862
TWT-CBB-42U-8x8-P1 шт 117 0.609588
TWT-CBB-47U-8x10-P1 шт 146 0.689948
TWT-CBB-47U-8x12-P1 шт 154 0.855271
TWT-CBB-47U-8x8-P1 шт 130 0.77588

Составные части

Код товара Номер части длина × ширина × высота (мм) Вес (кг) Объем (м3)
TWT-CBB-42U-8x8-G1 1/4 1990 × 810 × 250 36 0.402975
TWT-CBB-42U-8x8-G1 2/4 830 × 830 × 130 31 0.089557
TWT-CBB-42U-8x8-G1 3/4 1930 × 830 × 110 63 0.176209
TWT-CBB-42U-8x8-G1 4/4 1890 × 180 × 120 8 0.040824
TWT-CBB-42U-8x10-G1 1/2 1990 × 820 × 320 109 0.522176
TWT-CBB-42U-8x10-G1 2/2 1020 × 820 × 130 36 0.108732
TWT-CBB-42U-8x12-G1 1/4 1990 × 810 × 250 36 0.402975
TWT-CBB-42U-8x12-G1 2/4 1240 × 830 × 140 41 0.144088
TWT-CBB-42U-8x12-G1 3/4 1930 × 940 × 110 75 0.199562
TWT-CBB-42U-8x12-G1 4/4 1890 × 180 × 120 8 0.040824
TWT-CBB-47U-8x12-G1 1/4 2210 × 815 × 250 36 0.450288
TWT-CBB-47U-8x12-G1 2/4 1230 × 830 × 150 38 0.153135
TWT-CBB-47U-8x12-G1 3/4 2150 × 940 × 115 76 0.232415
TWT-CBB-47U-8x12-G1 4/4 2120 × 170 × 120 7 0.043248
TWT-CBB-47U-8x10-G1 1/4 2210 × 810 × 250 39 0.447525
TWT-CBB-47U-8x10-G1 2/4 1010 × 840 × 140 37 0.118776
TWT-CBB-47U-8x10-G1 3/4 2150 × 850 × 110 73 0.201025
TWT-CBB-47U-8x10-G1 4/4 2010 × 180 × 120 9 0.043416
TWT-CBB-47U-8x8-G1 1/2 2215 × 320 × 820 111 0.581216
TWT-CBB-47U-8x8-G1 2/2 820 × 130 × 820 30 0.087412
TWT-CBB-42U-8x10-P1 1/2 1990 × 820 × 320 94.5 0.522176
TWT-CBB-42U-8x10-P1 2/2 1020 × 820 × 130 36 0.108732
TWT-CBB-42U-8x12-P1 1/4 1990 × 810 × 250 36 0.402975
TWT-CBB-42U-8x12-P1 2/4 1990 × 810 × 250 36 0.402975
TWT-CBB-42U-8x12-P1 3/4 1240 × 830 × 140 41 0.144088
TWT-CBB-42U-8x12-P1 4/4 1890 × 180 × 120 8 0.040824
TWT-CBB-42U-8x8-P1 1/2 1990 × 320 × 820 87 0.522176
TWT-CBB-42U-8x8-P1 2/2 820 × 130 × 820 30 0.087412
TWT-CBB-47U-8x10-P1 1/2 2215 × 320 × 820 110 0.581216
TWT-CBB-47U-8x10-P1 2/2 1020 × 130 × 820 36 0.108732
TWT-CBB-47U-8x12-P1 1/4 2210 × 810 × 250 39 0.447525
TWT-CBB-47U-8x12-P1 2/4 1240 × 830 × 140 41 0.144088
TWT-CBB-47U-8x12-P1 3/4 2130 × 940 × 110 65 0.220242
TWT-CBB-47U-8x12-P1 4/4 2010 × 180 × 120 9 0.043416
TWT-CBB-47U-8x8-P1 1/4 2210 × 810 × 250 39 0.447525
TWT-CBB-47U-8x8-P1 2/4 830 × 830 × 130 31 0.089557
TWT-CBB-47U-8x8-P1 3/4 2140 × 830 × 110 51 0.195382
TWT-CBB-47U-8x8-P1 4/4 2010 × 180 × 120 9 0.043416

Коды товаров (12)

  • Шкаф 19" Business, 42U 800х800, черный, передняя дверь стекло, задняя дверь распашная металл
  • Шкаф 19" Business, 42U 800х1000, черный, передняя дверь стекло, задняя дверь распашная металл
  • Шкаф 19" Business, 42U 800х1200, черный, передняя дверь стекло, задняя дверь распашная металл
  • Шкаф 19" Business, 47U 800х1200, черный, передняя дверь стекло, задняя дверь распашная металл
  • Шкаф 19" Business, 47U 800х1000, черный, передняя дверь стекло, задняя дверь распашная металл
  • Шкаф 19" Business, 47U 800х800, черный, передняя дверь стекло, задняя дверь распашная металл
  • Шкаф 19" Business, 42U 800х1000, черный, передняя дв. перфорир., задняя дв. распашная перфорир.
  • Шкаф 19" Business, 42U 800х1200, черный, передняя дв. перфорир., задняя дв. распашная перфорир.
  • Шкаф 19" Business, 42U 800х800, черный, передняя дв. перфорир., задняя дв. распашная перфорир.
  • Шкаф 19" Business, 47U 800х1000, черный, передняя дв. перфорир., задняя дв. распашная перфорир.
  • Шкаф 19" Business, 47U 800х1200, черный, передняя дв. перфорир., задняя дв. распашная перфорир.
  • Шкаф 19" Business, 47U 800х800, черный, передняя дв. перфорир., задняя дв. распашная перфорир.
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
