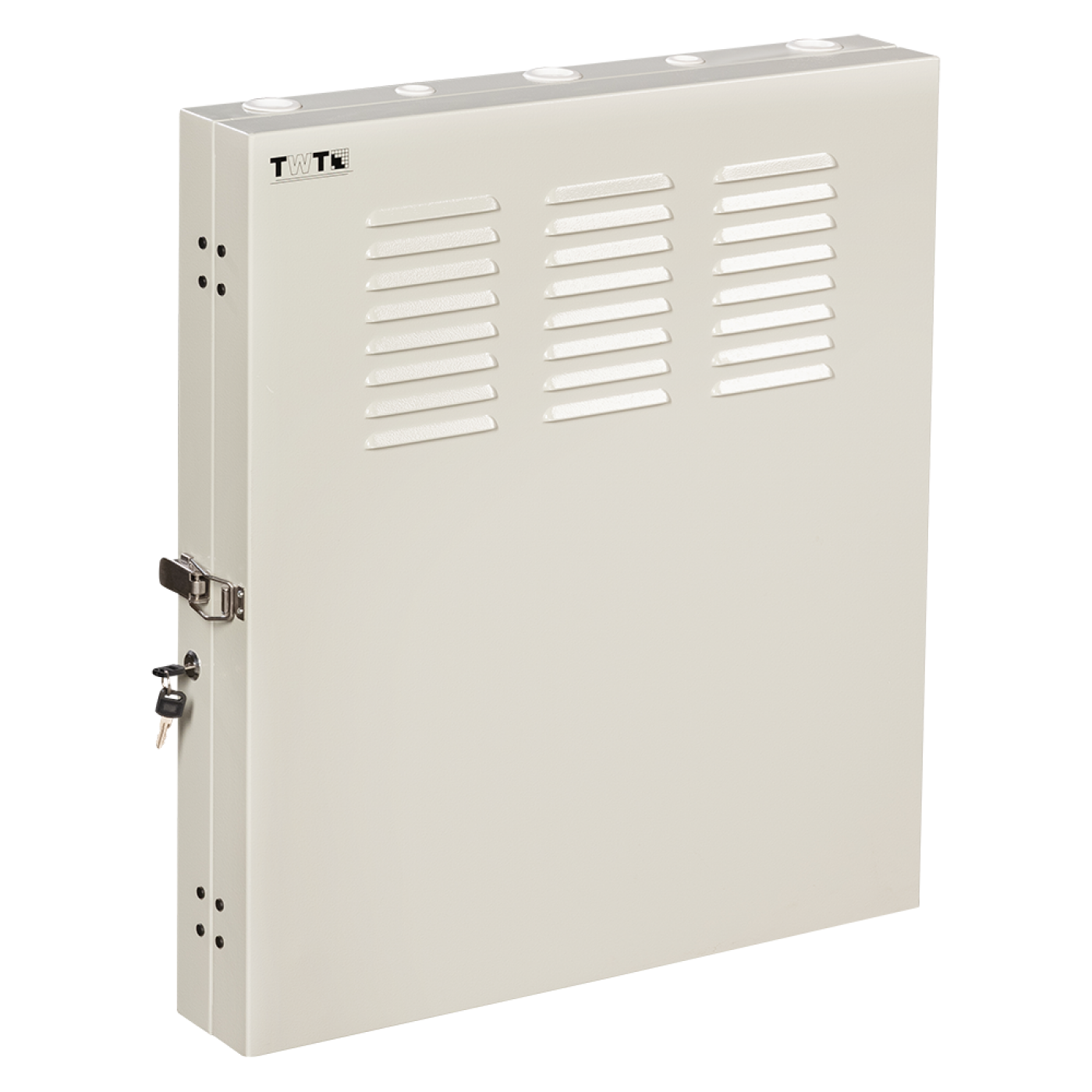

Шкаф настенный вертикальный, 2U, серый
Шкаф настенный вертикальный используется для размещения сетевого и телекоммуникационного 19'' оборудования. Вмещает оборудование глубиной 505 или 910 мм (в зависимости от модели), выступая при этом от стены всего на 11,5 см.
Вертикальное расположение большого по глубине оборудования, и как следствие, небольшая толщина конструктива при размещении на стене, позволяет использовать его в условиях ограниченного пространства.
Шкаф может быть полезен для размещения небольшого объема стандартного 19'' оборудования в помещениях, где нет возможности развернуть полноценную серверную стойку: небольшие офисы, подсобные или складские помещения, магазины розничной торговли и тд.
Шкаф изготовлен из прочной стали с серым порошковым покрытием, корпус сварной. Максимальная грузоподъемность 68 кг.
Установка оборудования возможна только на двух профилях высотой 2U. Направляющие имеют возможность небольшой регулировки по глубине, допускают изменение ее величины с шагом 25 мм. Установка оборудования производится в резьбовые монтажные отверстия и крепеж, поддерживающий монтаж M6 или 12-24.
В дополнение к 2U места в стойке в основной монтажной зоне, имеется выдвижной монтажный кронштейн высотой 2U в верхней части (отверстия под винты М5).
В нижней панели шкафа располагаются отверстия с перфорацией под вентиляцию. Вверху двери шкафа располагаются вентиляционные отверстия.
Дверца шкафа оснащена замком, что предотвращает несанкционированное проникновение во внутреннее пространство шкафа. При необходимости дверь может быть перевешена на другую сторону.
Комплект поставки:
- Шкаф настенный – 1шт
- Винты M6 – 12 шт
- Винты 12-24 – 12 шт
- Ключи – 2 шт
Характеристики:
| Модель | TWT-CBVRT-2U-6x7-GY | TWT-CBVRT-2U-6x10-GY |
| Цвет | Серый | Серый |
| Высота шкафа | 2U | 2U |
| Максимальная глубина оборудования (мм) | 505 | 910 |
| Габаритные размеры (ВхШхГ, мм) | 741 x 650 x 114 | 1097 x 650 x 114 |
| Масса изделия (кг) | 19 | 26,5 |
| Максимальная нагрузка (кг) | 68 | 68 |
| Количество вертикальных монтажных шин | 2 | 2 |
| Кабельные вводы в задней панели | 2 шт (301х76 мм) | 2 шт (301х76 мм) |
| Круглые кабельные вводы в верхней и нижней панели | 3 шт – диаметром 40 мм 2 шт – диаметром 25 мм | 3 шт – диаметром 40 мм 2 шт – диаметром 25 мм |
Наиболее частые вопросы и ответы
Для чего предназначен шкаф TWT-CBVRT-2U-xxx-GY?
Настенный вертикальный шкаф 2U предназначен для размещения сетевого и телекоммуникационного оборудования 19 дюймов там, где невозможно установить полноразмерную напольную стойку — в небольших офисах, подсобных помещениях и торговых точках.
На сколько шкаф выступает от стены?
Шкаф выступает от стены всего на 11,5 см, что позволяет использовать его в условиях ограниченного пространства.
Какая максимальная глубина оборудования поддерживается в разных исполнениях TWT-CBVRT-2U-xxx-GY?
В зависимости от модели максимальная глубина оборудования составляет 505 мм (модель 6x7) или 910 мм (модель 6x10).
Какую максимальную нагрузку выдерживает шкаф?
Максимальная нагрузка на шкаф — 68 кг.
Что входит в комплект шкафа?
В комплект входят: сам шкаф, винты M6 — 12 шт., винты под резьбу 12-24 — 12 шт., ключи — 2 шт.
Можно ли изменить сторону открывания дверцы?
Да, передняя дверца имеет замок и может быть перевешена для открывания в другую сторону.
Можно ли устанавливать активное оборудование в настенный шкаф в любой ориентации без ограничений по охлаждению?
Активное оборудование — коммутаторы, маршрутизаторы — рассчитано на определённое направление воздушного потока (как правило, «из передней панели в заднюю» или наоборот), и монтаж в недокументированной ориентации может нарушить охлаждение и создать локальные зоны перегрева, которые встроенный датчик температуры устройства не всегда обнаруживает. При установке оборудования в шкаф учитывайте рекомендованную производителем ориентацию, не перекрывайте вентиляционные отверстия соседними устройствами и оставляйте запас по глубине для блоков питания и кабельных разъёмов.
Массо-габаритные показатели (упаковка)
Одно изделие
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| TWT-CBVRT-2U-6x7-GY | шт | 800 × 720 × 185 | 21 | 0.10656 |
| TWT-CBVRT-2U-6x10-GY | шт | 1130 × 720 × 185 | 28 | 0.150516 |
