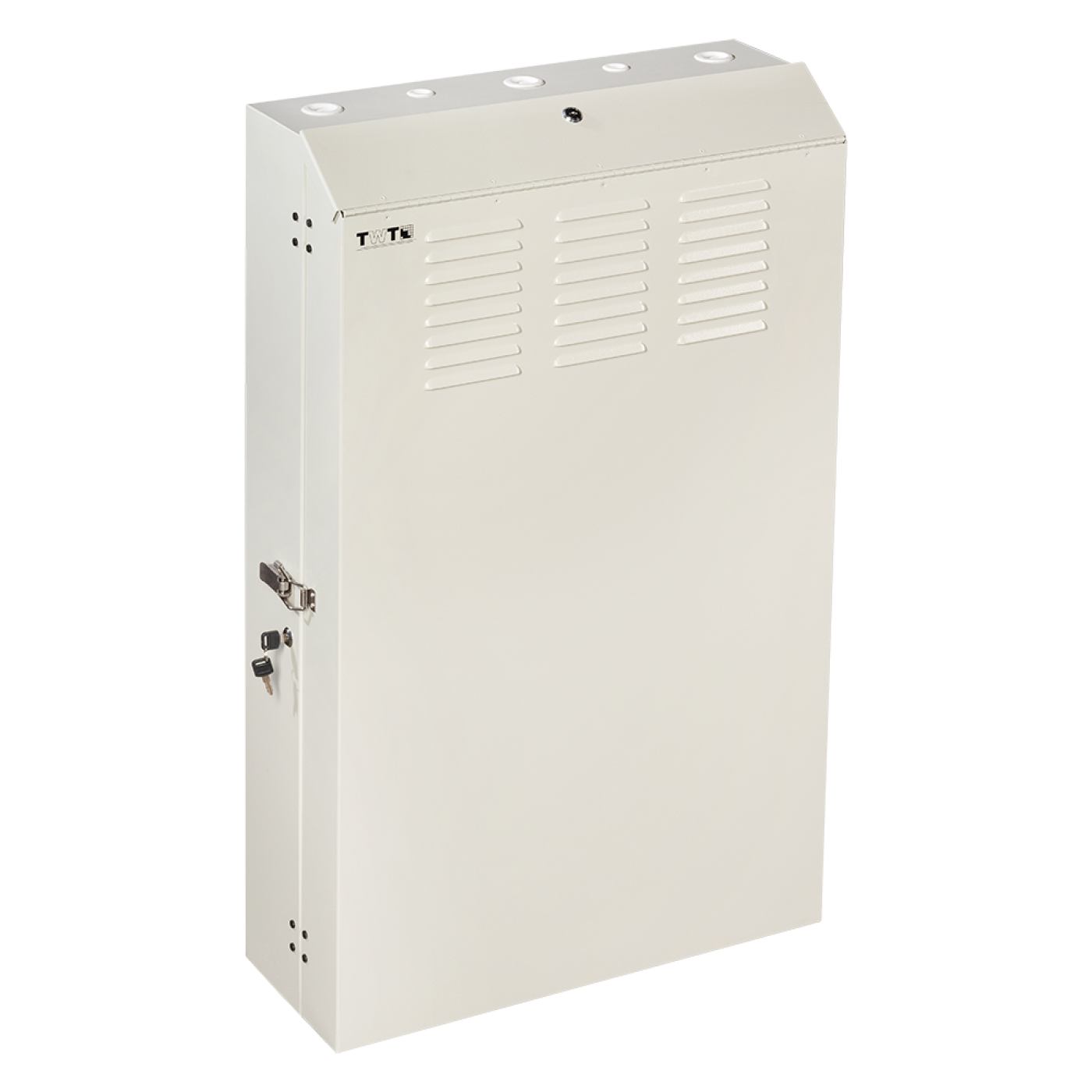

Шкаф настенный вертикальный, 5U, серый

Шкаф настенный вертикальный, 5U, серый TWT-CBVRT-5U-6xx-GY: характеристики, описание, назначение и применение в проектах СКС, ЦОД и инженерной инфраструктуры LANMASTER.
TWT-CBVRT-5U-6xx-GY

Шкаф настенный вертикальный используется для размещения сетевого и телекоммуникационного 19'' оборудования. Вмещает оборудование глубиной 505 или 910 мм (в зависимости от модели), выступая при этом от стены всего на 25 см.

Вертикальное расположение большого по глубине оборудования, и как следствие, небольшая толщина конструктива при размещении на стене, позволяет использовать его в условиях ограниченного пространства.

Шкаф может быть полезен для размещения небольшого объема стандартного 19'' оборудования в помещениях, где нет возможности развернуть полноценную серверную стойку: небольшие офисы, подсобные или складские помещения, магазины розничной торговли и тд.

Шкаф изготовлен из прочной стали с серым порошковым покрытием, корпус сварной. Максимальная грузоподъемность 68 кг.

Установка оборудования возможна только на двух профилях высотой 5U. Направляющие имеют возможность небольшой регулировки по глубине, допускают изменение ее величины с шагом 25 мм. Установка оборудования производится в резьбовые монтажные отверстия и крепеж, поддерживающий монтаж M6 или 12-24.

В дополнение к 5U места в стойке в основной монтажной зоне, имеется выдвижной монтажный кронштейн высотой 2U в верхней части (отверстия под винты М5).

В нижней панели шкафа располагаются отверстия под вентиляцию, которые предусматривают возможность установки вентиляторов TWT-CBW-FAN1-BB (поставляются отдельно). Вверху двери шкафа располагаются вентиляционные отверстия.

На верхней панели и передней дверце шкафа установлены замки, что предотвращает несанкционированное проникновение во внутреннее пространство шкафа. При необходимости дверь может быть перевешена на другую сторону.


Комплект поставки:

  • Шкаф настенный – 1 шт
  • Винты M6 – 12 шт
  • Винты 12-24 – 12 шт
  • Ключи – 2 шт


Характеристики:

 МодельTWT-CBVRT-5U-6x7-GY
TWT-CBVRT-5U-6x10-GY
ЦветСерыйСерый
Высота шкафа5U5U
Максимальная глубина оборудования (мм)505910
Габаритные размеры (ВхШхГ, мм)741 x 650 x 2501097 x 650 x 250
Масса изделия (кг)20,527
Максимальная нагрузка (кг)6868
Количество вертикальных монтажных шин22
Кабельные вводы в задней панели2 шт (301х76 мм)2 шт (301х76 мм)
Круглые кабельные вводы в верхней и нижней панели

3 шт – диаметром 40 мм

2 шт – диаметром 25 мм

3 шт – диаметром 40 мм

2 шт – диаметром 25 мм

Наиболее частые вопросы и ответы

Для чего предназначен шкаф TWT-CBVRT-5U-6xx-GY?

Настенный вертикальный шкаф 5U предназначен для размещения сетевого и телекоммуникационного оборудования 19 дюймов там, где невозможно установить полноразмерную напольную стойку — в небольших офисах, подсобных помещениях и торговых точках.

На сколько шкаф выступает от стены?

Шкаф выступает от стены всего на 25 см, что позволяет использовать его в условиях ограниченного пространства.

Какая максимальная глубина оборудования поддерживается в разных исполнениях TWT-CBVRT-5U-6xx-GY?

В зависимости от модели максимальная глубина оборудования составляет 505 мм (модель 6x7) или 910 мм (модель 6x10).

Какую максимальную нагрузку выдерживает шкаф?

Максимальная нагрузка на шкаф — 68 кг.

Что входит в комплект шкафа?

В комплект входят: сам шкаф, винты M6 — 12 шт., винты под резьбу 12-24 — 12 шт., ключи — 2 шт.

Можно ли изменить сторону открывания дверцы?

Да, передняя дверца имеет замок и может быть перевешена для открывания в другую сторону.

Можно ли устанавливать активное оборудование в настенный шкаф в любой ориентации без ограничений по охлаждению?

Активное оборудование — коммутаторы, маршрутизаторы — рассчитано на определённое направление воздушного потока (как правило, «из передней панели в заднюю» или наоборот), и монтаж в недокументированной ориентации может нарушить охлаждение и создать локальные зоны перегрева, которые встроенный датчик температуры устройства не всегда обнаруживает. При установке оборудования в шкаф учитывайте рекомендованную производителем ориентацию, не перекрывайте вентиляционные отверстия соседними устройствами и оставляйте запас по глубине для блоков питания и кабельных разъёмов.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
TWT-CBVRT-5U-6x7-GY шт 780 × 720 × 320 27 0.179712
TWT-CBVRT-5U-6x10-GY шт 1160 × 720 × 315 35.5 0.263088

Коды товаров (2)

  • Шкаф настенный вертикальный, 5U 643х729, серый
  • Шкаф настенный вертикальный, 5U 643х1083, серый
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
