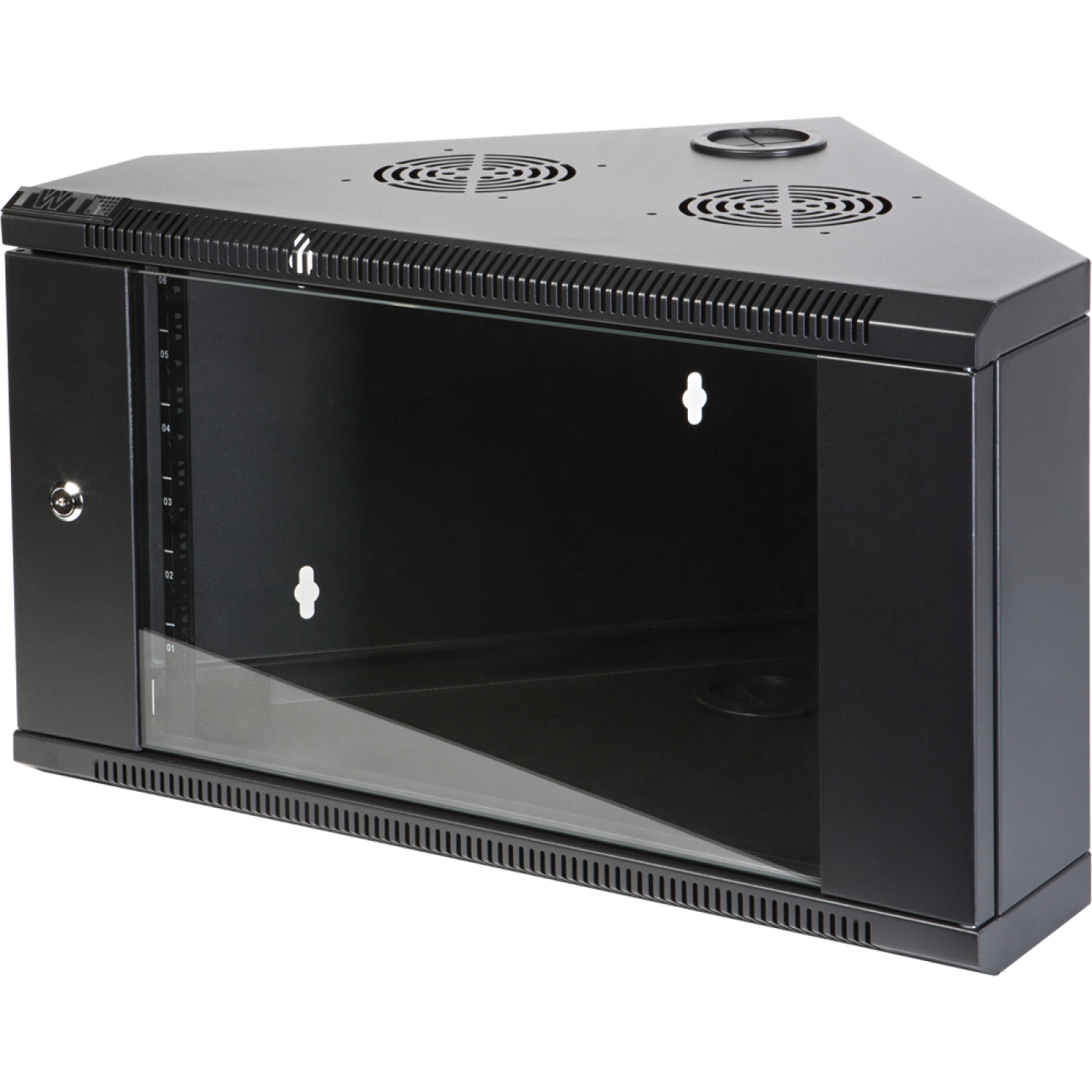

Шкаф настенный угловой глубиной 430 мм, стеклянная дверь, черный

Шкаф настенный угловой глубиной 430 мм, стеклянная дверь, черный
TWT-CBWTG-xU-yx4-BK

Шкаф настенный серии используется для размещения сетевого и телекоммуникационного 19" оборудования. Необычная форма шкафа позволяет использовать его в условиях ограниченного пространства, его можно установить в углу.

Особенности:

  • Треугольная форма

Экономия пространства, можно установить шкаф в углу

  • Прочная сварная конструкция

Шкаф поставляется в собранном виде, имеет надежные крепления к стене

  • Стеклянная дверь

Дверь со вставкой из закаленного стекла, имеет угол открытия 180°

Шкафы выпускаются в двух вариантах глубины: 430 и 600. Установка оборудования возможна только на двух профилях, с учетом ограничений по глубине. Можно так же использовать фронтальные полки. Направляющие имеют возможность регулировки по глубине(в зависимости от размеров модели от 130 до 300), допускают изменение ее величины с шагом 15мм.

Верхняя и панель шкафа имеет возможность установки вентиляторных блоков TWT-CBW-FANB2 или вентиляторов TWT-CBW-FAN1-BB (поставляются отдельно). В верхней и нижней панелях есть отверстия для ввода кабеля закрытое резиновой мембраной. Мембрана защищает внутреннее пространство шкафа от попадания пыли и грязи. Резиновое кольцо так же снижает риск повреждения кабеля о края отверстия ввода кабеля.

Передняя со вставкой из закаленного стекла, при необходимости дверь может быть перевешена на другую сторону. Предусмотрены клеммы заземления на двери, провод заземления в комплекте.

Надежное крепление к стене на 6 точек, в комплекте поставки имеются анкера(4шт).

Цвет - черный (RAL 9004).

Степень защиты - IP 20

Окраска - порошковая.

Шкафы соответствуют международным стандартам ANSI/EIA RS-310-D, IEC297-2, DIN41494; PART1, DIN41494; PART7, ГОСТ 14254

Наиболее частые вопросы и ответы

Для чего предназначен шкаф TWT-CBWTG-xU-yx4-BK?

Настенный угловой шкаф со стеклянной дверью предназначен для размещения сетевого и телекоммуникационного оборудования 19 дюймов в условиях ограниченного пространства — треугольная форма позволяет установить его в угол.

В каких вариантах глубины выпускается шкаф?

Шкаф выпускается в двух вариантах глубины — 430 мм и 600 мм.

Как регулируется глубина установки оборудования?

Монтажные направляющие регулируются по глубине от 130 до 300 мм с шагом 15 мм в зависимости от модели.

На сколько точек крепится шкаф к стене?

Шкаф крепится к стене в 6 точках; в комплект входят 4 анкера.

Можно ли устанавливать оборудование на нескольких профилях?

Нет, установка оборудования возможна только на двух профилях; также можно использовать передние полки.

Можно ли установить вентилятор в шкаф?

Да, верхняя панель рассчитана на установку блока вентиляторов TWT-CBW-FANB2 или одиночного вентилятора TWT-CBW-FAN1-BB (приобретаются отдельно).

Насколько шумно работают вентиляторные блоки в настенном шкафу и подойдут ли они для офиса?

В технической документации производителей серверных шкафов (например, FAQ компании APC/Schneider Electric по шкафам NetShelter CX) отмечают, что уровень шума вентиляторов — важный параметр при установке шкафа в офисном помещении, а не в отдельной серверной: для сравнения, вентиляторные блоки с тихим режимом работы у других производителей дают около 40–43 дБА. Перед выбором вентиляторного блока для настенного шкафа оцените, где он будет установлен, и ориентируйтесь на заявленный производителем уровень шума конкретной модели вентилятора.

Предусмотрено ли заземление двери?

Да, на двери предусмотрены клеммы заземления, заземляющий провод входит в комплект поставки шкафа.

Не нашли ответ на свой вопрос?

Инструкция по монтажу

Шкаф настенный угловой глубиной 430 мм, стеклянная дверь, черный TWT-CBWTG-xU-yx4-BK

  1. Проверьте шкаф и оборудование

    Шкаф поставляется в собранном виде. В ролике показан вариант глубиной 430 мм. Перед установкой оборудования проверьте его размеры и допустимую монтажную глубину вашего шкафа.

  2. Подсветите рабочую зону

    Откройте дверь шкафа. Подсветите монтажные направляющие и точки крепления переносным рабочим светильником.

  3. Установите патч-панель

    Разместите 19-дюймовую патч-панель на двух монтажных направляющих. Совместите её крепёжные отверстия с соответствующими позициями на обеих направляющих.

  4. Закрепите патч-панель

    Установите крепёжные винты и затяните их подходящей отвёрткой или шуруповёртом. Проверьте надёжность крепления панели с обеих сторон.

  5. Подберите консольную полку

    Проверьте, что полка помещается в шкаф и не мешает закрыванию двери. В ролике используется компактная консольная полка глубиной 150 мм.

  6. Отрегулируйте направляющие

    Ослабьте крепления монтажных направляющих и установите их на глубину, необходимую для полки. Выровняйте соответствующие позиции с обеих сторон и затяните крепления.

  7. Установите и закрепите полку

    Разместите полку на направляющих и затяните её крепёжные винты. Перед установкой оборудования убедитесь, что полка расположена ровно и надёжно закреплена.

  8. Разместите сетевое устройство

    Установите компактное сетевое устройство на закреплённую полку. Проверьте, что оно не мешает закрыванию двери, прокладке кабелей и вентиляции.

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
TWT-CBWTG-4U-6x4-BK шт 570 × 320 × 485 18 0.088464
TWT-CBWTG-6U-6x4-BK шт 650 × 410 × 485 8 0.129253
TWT-CBWTG-9U-6x4-BK шт 650 × 545 × 485 9.5 0.171811

Коды товаров (3)

  • Шкаф настенный угловой, 4U 530х430, стеклянная дверь, черный
  • Шкаф настенный угловой, 6U 600х430, стеклянная дверь, черный
  • Шкаф настенный угловой, 9U 600х430, стеклянная дверь, черный
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
