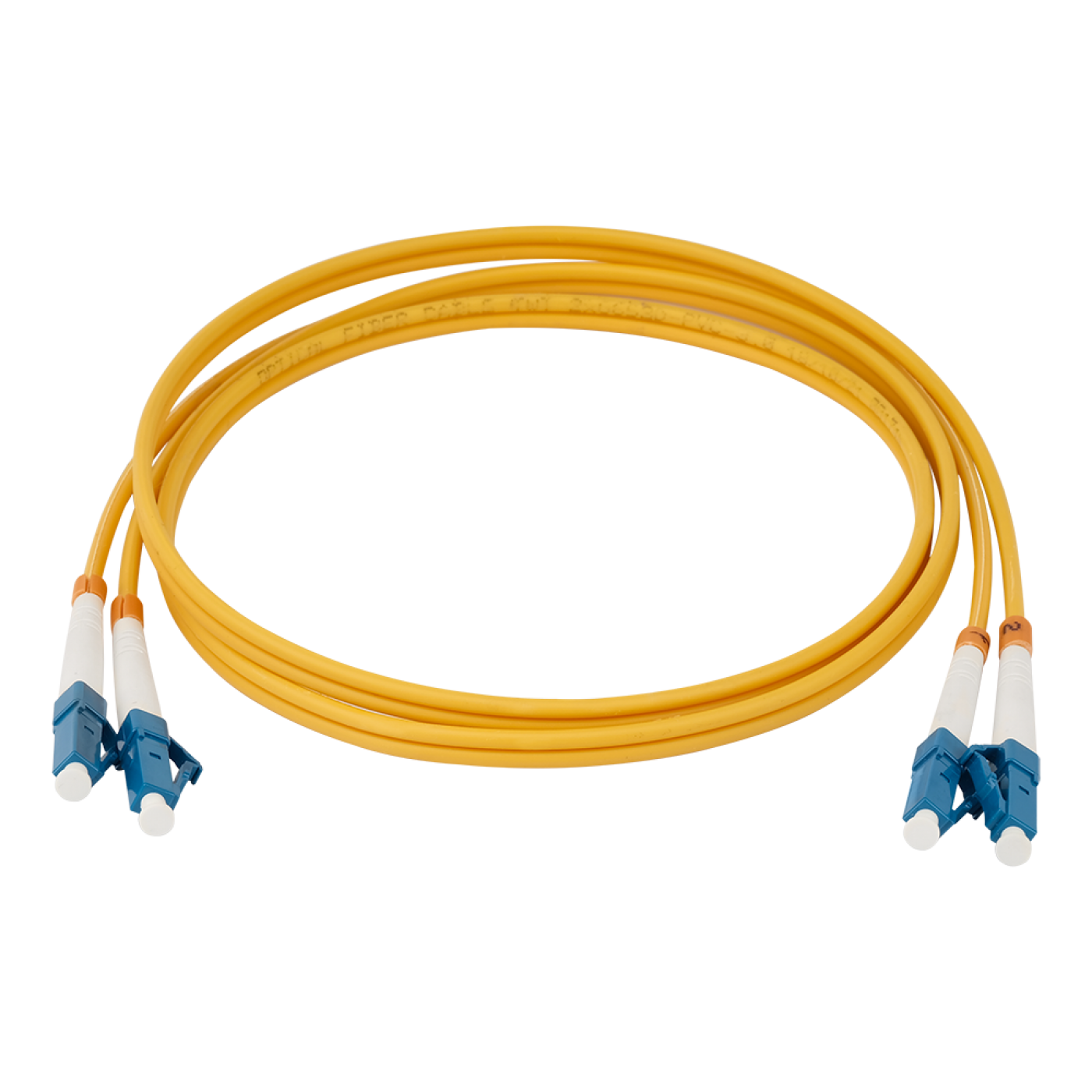

Патч-корд оптический TWT, PVC, LC/UPC-LC/UPC, SM

Патч-корд оптический TWT, PVC, LC/UPC-LC/UPC, SM TWT-LC-LC-SM: характеристики, описание, назначение и применение в проектах СКС, ЦОД и инженерной инфраструктуры LANMASTER.
TWT-LC-LC-SM

Соединительный шнур(патч-корд) состоит из отрезка оптического кабеля 9/125 c оптическими разъемами (коннекторами LC) на каждом конце.

Патч-корды TWT выпускаются в оболочке ПВХ(поливинилхлорид) со стандартным качеством полировки.

Патч-корд предназначен для соединения между различными активными сетевыми устройствами, между сетевым устройством и оптическим распределительным узлом, внутри оптического соединительного узла или кросса.

Установленные коннекторы пронумерованы.

Каждый патч-корд поставляется в индивидуальной упаковке.

Характеристики

Вносимые потери (Insertion loss)
Возвратные потери (Return loss)
Число волокон (тип шнура)1, 2 волокна (simplex, duplex)
Тип оптического волокна9/125 (ОS2)
Уплотняющее покрытиеПоливинилхлорид (PVC)
ОболочкаПоливинилхлорид (PVC)
Тип разъемовLC, 2LC (дуплекс)
Класс полировки
PC, UPC, APC
Буферное покрытие кабеля3 мм

На складе постоянно в наличии поддерживаются патч-корды длиной 1, 2, 3 и 5 метров. Под заказ доступны также патчкорды другой длины, в исполнении simplex или duplex, в различных вариантах полировки (PC, UPC, APC)

Наиболее частые вопросы и ответы

Для чего предназначен патч-корд TWT-LC-LC-SM?

TWT-LC-LC-SM — оптический патч-корд TWT (LC/UPC-LC/UPC) на одномодовое волокно 9/125 мкм (OS2), с коннекторами LC (Lucent Connector) с обеих сторон. Патч-корд соединяет активное сетевое оборудование между собой, оборудование с оптическим кроссом и выполняет коммутацию внутри кросса. Оболочка — поливинилхлорид (PVC), буферное покрытие кабеля — 3 мм. Установленные коннекторы пронумерованы, каждый патч-корд поставляется в индивидуальной упаковке.

Изделие TWT-LC-LC-SM
Изделие TWT-LC-LC-SM
Какие исполнения входят в серию и как выбрать длину?

В серию входят патч-корды: симплексные (SU): 0,5, 1,0, 1,5, 2,0, 3,0, 5,0 м; дуплексные (SU): 0,5, 1,0, 1,5, 2,0, 3,0, 5,0, 10 м. Симплексный патч-корд содержит одно волокно, дуплексный — два (передача и приём). Для линии «оборудование — оборудование» с двумя волокнами выбирайте дуплексное исполнение. Длину выбирайте с запасом на укладку в организаторах и подвод к портам, не создавая натяжения. Патч-корды других длин доступны под заказ.

Можно ли использовать одномодовый патч-корд с многомодовым оборудованием и наоборот?

Нет. Одномодовый патч-корд (волокно 9/125 мкм) используйте с одномодовыми модулями и линиями, многомодовый (50/125 мкм) — только с многомодовыми. При смешивании типов волокон потери резко возрастают, а линк может не заработать. Тип волокна проверяйте по маркировке патч-корда и документации оборудования, а не по цвету оболочки.

Можно ли соединять коннекторы с разной полировкой — PC, UPC (Ultra Physical Contact) и APC (Angled Physical Contact)?

Коннекторы PC и UPC (Ultra Physical Contact) можно соединять между собой. Коннекторы APC (с наклоном торца 8°, обычно зелёные) соединяются только с APC. Соединение APC с PC или UPC приводит к большим потерям и может повредить торцы. Выбирайте полировку в соответствии с проектом и оборудованием: исполнение этого патч-корда указано в его названии — LC/UPC-LC/UPC.

Как соблюсти полярность дуплексного патч-корда?

В дуплексной линии передатчик (Tx) одного устройства должен соединяться с приёмником (Rx) другого. Коннекторы патч-корда пронумерованы — используйте одинаковую раскладку на обоих концах линии. Если линк не поднимается, поменяйте местами два коннектора на одном конце патч-корда или используйте патч-корд с противоположной полярностью.

Как очистить коннекторы перед подключением?

Перед каждым подключением осмотрите торцы коннекторов и при загрязнении очистите их: пыль и отпечатки на торце — частая причина потерь. Подходящие инструменты: для коннекторов LC (диаметр феррула 1,25 мм) — LAN-FT-CL/OK1. Неиспользуемые коннекторы закрывайте защитными колпачками.

Где можно использовать патч-корд в оболочке PVC (поливинилхлорид)?

Оболочка из поливинилхлорида (PVC) подходит для коммутации в обычных помещениях — офисах, телекоммуникационных шкафах и кроссах. Для помещений с повышенными требованиями к пожарной безопасности и в центрах обработки данных выбирайте патч-корды в оболочке LSZH (малодымный безгалогенный компаунд), например серию LANMASTER.

Как правильно прокладывать и хранить патч-корд?

Не перегибайте патч-корд, не перекручивайте и не затягивайте стяжки с усилием: при малом радиусе изгиба потери растут. Подключайте и отключайте патч-корд, держа за корпус коннектора, а не за кабель. Храните его в индивидуальной упаковке, с защитными колпачками на коннекторах.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
TWT-LC-LC/SU-0.5 шт 150 × 10 × 150 0.021 0.000225
TWT-LC-LC/SU-1.5 шт 150 × 10 × 150 0.019 0.000225
TWT-2LC-2LC/SU-0.5 шт 150 × 5 × 150 0.037 0.000113
TWT-2LC-2LC/SU-1.5 шт 150 × 5 × 150 0.04 0.000113
TWT-2LC-2LC/SU-10 шт 150 × 15 × 150 0.078 0.000338

Коды товаров (13)

  • Патч-корд оптический TWT, PVC, симплексный, LC/UPC-LC/UPC, SM OS2, 0.5 м
  • Патч-корд оптический TWT, PVC, симплексный, LC/UPC-LC/UPC, SM OS2, 1.0 м
  • Патч-корд оптический TWT, PVC, симплексный, LC/UPC-LC/UPC, SM OS2, 1.5 м
  • Патч-корд оптический TWT, PVC, симплексный, LC/UPC-LC/UPC, SM OS2, 2.0 м
  • Патч-корд оптический TWT, PVC, симплексный, LC/UPC-LC/UPC, SM OS2, 3.0 м
  • Патч-корд оптический TWT, PVC, симплексный, LC/UPC-LC/UPC, SM OS2, 5.0 м
  • Патч-корд оптический TWT, PVC, дуплексный, LC/UPC-LC/UPC, SM OS2, 0.5 м
  • Патч-корд оптический TWT, PVC, дуплексный, LC/UPC-LC/UPC, SM OS2, 1.0 м
  • Патч-корд оптический TWT, PVC, дуплексный, LC/UPC-LC/UPC, SM OS2, 1.5 м
  • Патч-корд оптический TWT, PVC, дуплексный, LC/UPC-LC/UPC, SM OS2, 2.0 м
  • Патч-корд оптический TWT, PVC, дуплексный, LC/UPC-LC/UPC, SM OS2, 3.0 м
  • Патч-корд оптический TWT, PVC, дуплексный, LC/UPC-LC/UPC, SM OS2, 5.0 м
  • Патч-корд оптический TWT, PVC, дуплексный, LC/UPC-LC/UPC, SM OS2, 10 м
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
