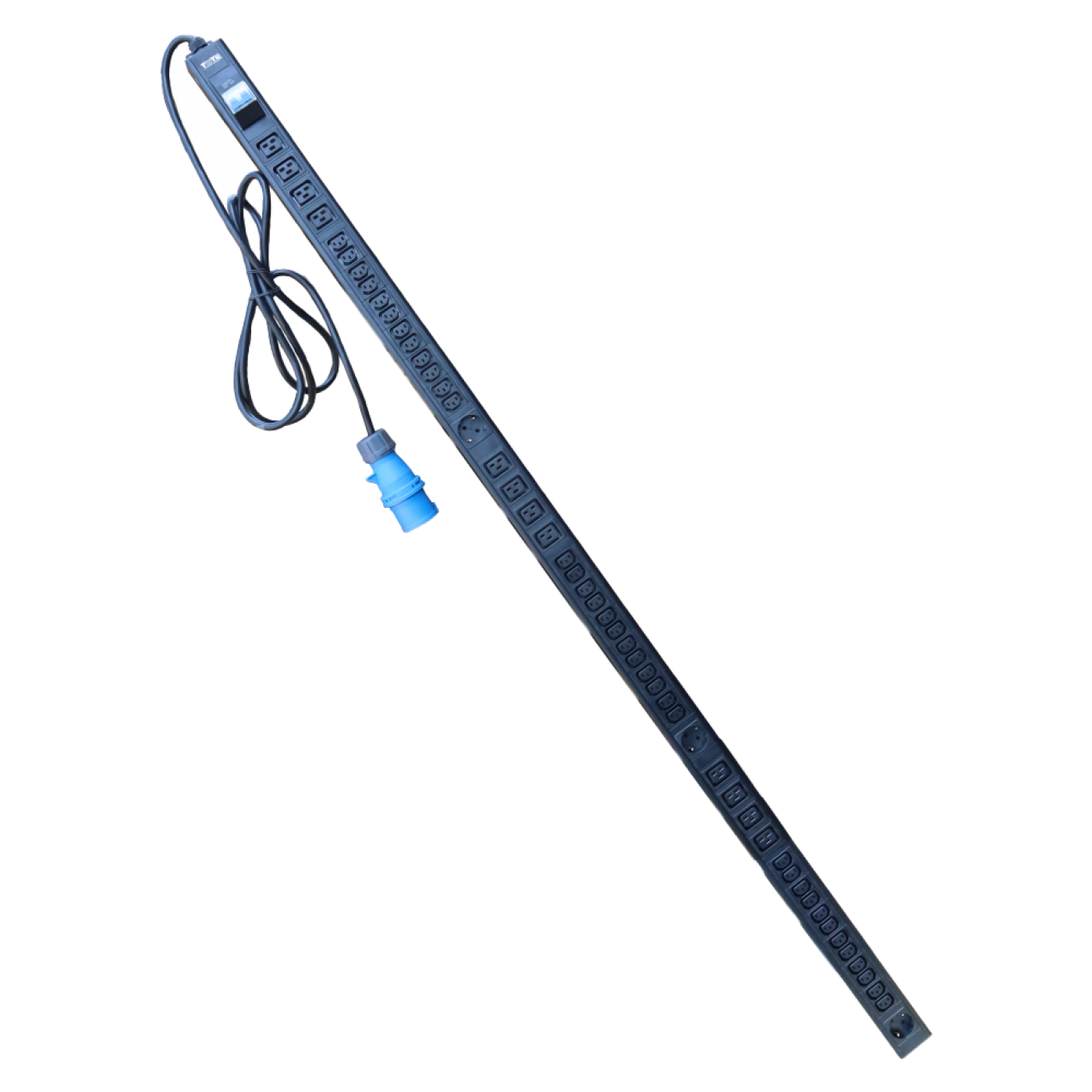

Вертикальный блок розеток, 1-фазный, 32A, 12xC19 + 36xC13 + 3xSchuko, шнур 3 метра, вилка IEC309
Блок электрических розеток предназначен для распределения электропитания и защиты компьютеров, электронной техники и активного оборудования, оснащенных разъемами С20 и С14, вилками немецкого стандарта Schuko, в телекоммуникационных шкафах и стойках.Блок позволяет решить проблемы недостаточной длины шнуров питания оборудования, удобства доступа и обслуживания.
Блок оснащен кабелем с вилкой IEC 309 (IEC 60309 plug, с заземлением) для подключения к внешнему источнику электропитания, а также электроавтоматом на 32А, который используется в качестве выключателя.
Для предотвращения случайного отключения, выключатель автомата оборудован защитной крышкой.
Блок имеет группы розеток: 3 группы по 4 разъема С19 (IEC 60320 C19, с заземлением), 3 группы по 12 разъемов С13 (IEC 60320 C13, с заземлением), и 3 розетки немецкого стандарта Schuko с защитными шторками (DIN49440).
Блок розеток имеет высоту 1,84 метра и может устанавливаться вертикально в 19" шкафы и стойки на доступные места.
Монтаж блока осуществляется с помощью двух крепежных уголков, расположенных на торцах блока. Конструкция уголков позволяет развернуть их на 180° для установки параллельно лицевой стороне блока.
Вертикальные лотки шкафов серии LAN-DC имеют специальные отверстия-петли, расположенные с определенным шагом по высоте. Установка PDU в эти отверстия производится при помощи двух клипс, находящихся на тыльной стороне корпуса PDU, без использования инструмента. Такой способ является более быстрым и удобным. Данная модель PDU имеет необходимые клипсы в комплекте поставки
Для организации недостающих точек опоры при установке блока розеток в других шкафах и стойках рекомендуется использовать кронштейны для монтажа дополнительного оборудования TWT-CB-BKT.
Допускается монтаж блока на стену и другие поверхности с применением кронштейнов настенного монтажа TWT-PPLEG-65 / TWT-PPLEG-130.
Характеристики:
- Напряжение питания 220В (до 250В)
- Суммарный ток нагрузки не более 32А
- Габаритные размеры (ШхВхГ) - 55х1840,5х62 мм
Наиболее частые вопросы и ответы
Для чего предназначен вертикальный блок розеток TWT-PDV-12x36x3S-32A?
Это вертикальный блок розеток большой ёмкости для установки в 19-дюймовые шкафы и стойки, распределяющий питание на оборудование с разъёмами C20 и C14, а также на технику с бытовыми вилками Schuko.
Сколько розеток у блока и какого типа?
12 розеток типа C19 (разбиты на 3 группы по 4), 36 розеток типа C13 (разбиты на 3 группы по 12) и 3 розетки типа Schuko с защитными шторками.
Как включается и выключается блок?
В качестве выключателя питания используется автоматический выключатель на 32 А с защитной крышкой, предотвращающей случайное отключение.
Автомат не включается после срабатывания — что делать?
После срабатывания защиты автоматический выключатель может застрять в промежуточном положении между «включено» и «выключено» — это происходит не только из-за перегрузки, но и от толчков при транспортировке. Внешне блок в этом случае выглядит неисправным. Чтобы вернуть автомат в рабочее состояние, сначала переведите клавишу полностью в положение «выключено», а затем включите его снова.
Может ли одновременное включение всего подключённого оборудования вызвать срабатывание автомата?
Да, при одновременном включении нескольких устройств (особенно коммутаторов и другого оборудования с большим пусковым током) суммарный пусковой ток может кратковременно превысить номинал автомата и вызвать его срабатывание, даже если рабочая нагрузка в норме. Рекомендуется включать подключённое оборудование последовательно, с небольшим интервалом, а не всё сразу.
Какой у блока входной разъём и шнур питания?
Входная вилка — IEC309, встроенный шнур питания длиной 3 м.
На какой ток и напряжение рассчитан блок?
Однофазное исполнение, суммарная нагрузка не более 32 А, напряжение — 220 В (до 250 В).
Как блок монтируется в шкафу?
Блок устанавливается вертикально в 19-дюймовые шкафы и стойки с помощью двух угловых скоб на торцах (разворачиваются на 180° для установки параллельно лицевой стороне) либо клипсами без инструмента для вертикальных лотков серии LAN-DC — клипсы входят в комплект.
Можно ли закрепить блок дополнительно или установить его на стену?
Для других типов стоек можно использовать дополнительные скобы TWT-CB-BKT, для настенного монтажа — скобы TWT-PPLEG-65/130.
Массо-габаритные показатели (упаковка)
Одно изделие
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| TWT-PDV-12x36x3S-32A | шт | 1900 × 150 × 70 | 5.4 | 0.01995 |
