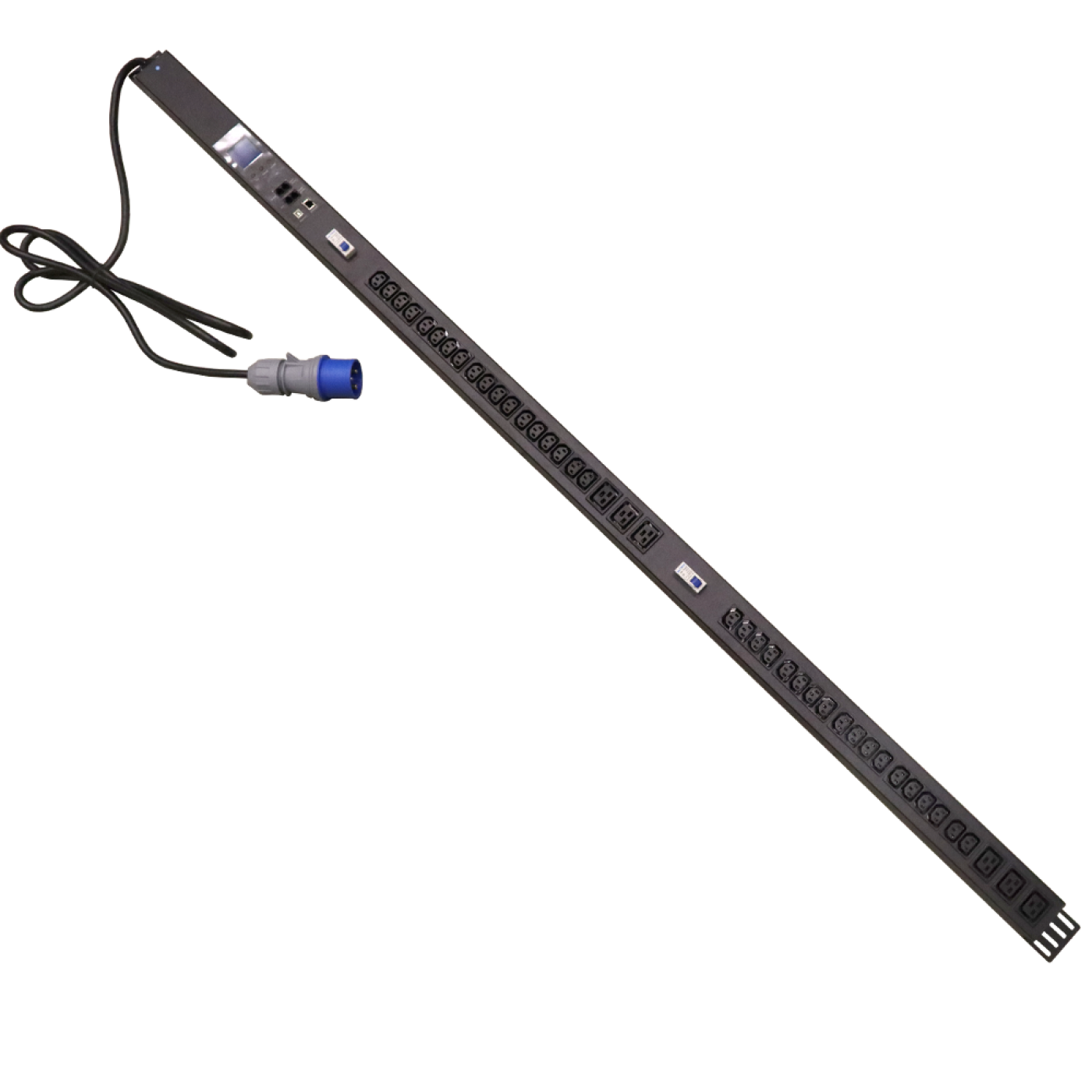

Блок розеток вертикальный, 1-фазный с автоматом, общий мониторинг по RS-485 и IP, 32A / 250V, 6xC19 + 36xC13, шнур 3.0 м, разъем IEC309
Однофазный блок сетевых розеток используется для распределения электропитания в телекоммуникационных шкафах и стойках. Блок оснащен встроенным кабелем питания с разъемом IEC309 (на 32А), 6 розетками C19 и 36 розетками C13.
Блок распределения питания обеспечивает общий мониторинг. Функции удаленного мониторинга включают: суммарный ток, напряжение, суммарная мощность, суммарная энергия, температура, влажность, наличие дыма (при подключении датчика), сигнализация затопления (при подключении датчика), срабатывание сухого контакта.
БРП с функцией мониторинга позволяет оптимизировать потребление электроэнергии, обеспечить защиту электрических цепей. Можно установить пороги срабатывания сигнализации, что уменьшает опасность перегрузки системы.
Для защиты от импульсных скачков напряжения блок розеток оборудован модулем защиты от перенапряжения. Блок розеток имеет высоту 1,9 метра и может устанавливаться вертикально в 19" шкафы и стойки на доступные места. Монтаж блока осуществляется с помощью двух крепежных уголков, расположенных на торцах блока. Конструкция уголков позволяет развернуть их на 180° для установки параллельно лицевой стороне блока.
Вертикальные лотки шкафов серии LAN-DC имеют специальные отверстия-петли, расположенные с определенным шагом по высоте. Установка PDU в эти отверстия производится при помощи двух клипс, находящихся на тыльной стороне корпуса PDU, без использования инструмента. Такой способ является более быстрым и удобным. Данная модель PDU имеет необходимые клипсы в комплекте поставки.
Датчик температуры и влажности в комплект не входит, приобретается отдельно.
| Характеристика | Значение |
| Напряжение питания | 220В(до 250В) |
| Суммарный ток нагрузки не более | 32А |
| Типы розеток | 36 - IEC 60320 C13 6 - IEC 60320 C19 |
| Габаритные размеры (ШхВхГ) | 65х1900х56 мм |
Наиболее частые вопросы и ответы
Для чего предназначен вертикальный блок розеток TWT-PDVMT1-6x36-32A?
Это однофазный вертикальный блок розеток большой ёмкости с удалённым мониторингом по RS-485 и IP для установки в 19-дюймовые шкафы и стойки, распределяющий питание на оборудование с разъёмами C20 и C14.
Сколько розеток у блока и какого типа?
6 розеток типа C19 и 36 розеток типа C13.
Есть ли на блоке автоматический выключатель?
Да, в блоке установлен автоматический выключатель, рассчитанный на суммарный ток 32 А.
Автомат не включается после срабатывания — что делать?
После срабатывания защиты автоматический выключатель может застрять в промежуточном положении между «включено» и «выключено» — это происходит не только из-за перегрузки, но и от толчков при транспортировке. Внешне блок в этом случае выглядит неисправным. Чтобы вернуть автомат в рабочее состояние, сначала переведите клавишу полностью в положение «выключено», а затем включите его снова.
Может ли одновременное включение всего подключённого оборудования вызвать срабатывание автомата?
Да, при одновременном включении нескольких устройств (особенно коммутаторов и другого оборудования с большим пусковым током) суммарный пусковой ток может кратковременно превысить номинал автомата и вызвать его срабатывание, даже если рабочая нагрузка в норме. Рекомендуется включать подключённое оборудование последовательно, с небольшим интервалом, а не всё сразу.
Что можно отслеживать через мониторинг?
Блок позволяет отслеживать суммарный ток, напряжение, мощность и энергию, а также температуру, влажность, срабатывание сухого контакта, задымление и затопление — для контроля температуры/влажности, дыма и протечки требуется подключение соответствующих датчиков, приобретаемых отдельно.
Какой у блока входной разъём и шнур питания?
Входная вилка — IEC309 на 32 А, встроенный шнур питания длиной 3 м.
Есть ли защита от импульсных перенапряжений?
Да, в блоке установлен встроенный модуль защиты от импульсных перенапряжений.
На какой ток и напряжение рассчитан блок?
Однофазное исполнение, суммарная нагрузка не более 32 А, напряжение — 220 В (до 250 В).
Как блок монтируется в шкафу?
Блок устанавливается вертикально в 19-дюймовые шкафы и стойки с помощью двух угловых скоб на торцах (разворачиваются на 180° для установки параллельно лицевой стороне) либо клипсами без инструмента для вертикальных лотков серии LAN-DC — клипсы входят в комплект..
Чем эта модель отличается от TWT-PDVMT1-6x18-32A?
TWT-PDVMT1-6x36-32A имеет 36 розеток C13 вместо 18 (при одинаковых 6 розетках C19), оснащён автоматическим выключателем и поддерживает мониторинг как по RS-485, так и по IP, тогда как у модели 6x18-32A мониторинг заявлен только по IP; электрические параметры (32 А, 220–250 В), входная вилка IEC309 и шнур длиной 3 м у обеих моделей совпадают.
Массо-габаритные показатели (упаковка)
Одно изделие
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| TWT-PDVMT1-6x36-32A | шт | 2010 × 250 × 125 | 7.78 | 0.062813 |
Упаковка
| Код товара | Единица измерения | длина × ширина × высота (мм) | Вес (кг) | Объем (м3) |
|---|---|---|---|---|
| TWT-PDVMT1-6x36-32A | кор | 2020 × 430 × 260 | 34 | 0.225836 |
