Коннектор RJ45 STP 8P8C, универсальный, для толстого кабеля, cat.6, 100 шт.

Коннектор RJ45 STP 8P8C, универсальный, для толстого кабеля, cat.6, 100 шт.
TWT-PL45/S-8P8C-6T

Экранированные коннекторы RJ-45 предназначены для сборки экранированных соединительных шнуров (патч-кордов). Корпус коннектора имеет металлический экранирующий кожух, который соединяется с экраном кабеля, и необходим для обеспечения правильной работы системы с соответствующим экранированным оборудованием (патч-панелями, модулями и др.).

В конструкции коннекторов используются ножи со специальными разъемами, что позволяет применять их для оконцевания как одножильного, так и многожильного (патч-кордового) кабеля.

Для облегчения процесса раскладки проводников и контроля за их расположением оснащается специальной вставкой. После укладки проводников на свои места и подрезки излишков проводов с торцевой части, вставка вводится в корпус разъема до упора. Затем осуществляется обжим разъема при помощи обжимных клещей.

Соответствуют требованиям категории 6. Имеет 8 контактов.  Контакты покрываются тонким слоем драгметаллов для улучшения проводимости. Вместе с коннекторами рекомендуется использовать защитные колпачки TWT-BO-6.0-xx/100 для обеспечения правильных радиусов изгиба подходящего кабеля.

Раскладка проводников в коннекторе
согласно T-568B
Форма контакта универсального
 коннектора


Наиболее частые вопросы и ответы

Для чего предназначен коннектор RJ-45 TWT-PL45/S-8P8C-6T?

Экранированные коннекторы RJ-45 предназначены для сборки экранированных соединительных шнуров (патч-кордов). Конструкция ножей позволяет оконцовывать как одножильный, так и многожильный (патч-кордовый) кабель. Соответствуют требованиям категории 6, имеют 8 контактов с тонким слоем драгоценных металлов для улучшения проводимости. Корпус имеет металлический экранирующий кожух, который соединяется с экраном кабеля. Исполнение предназначено для кабеля увеличенного наружного диаметра.

Коннектор RJ45 STP 8P8C, универсальный, для толстого кабеля, cat.6, 100 шт. TWT-PL45/S-8P8C-6T

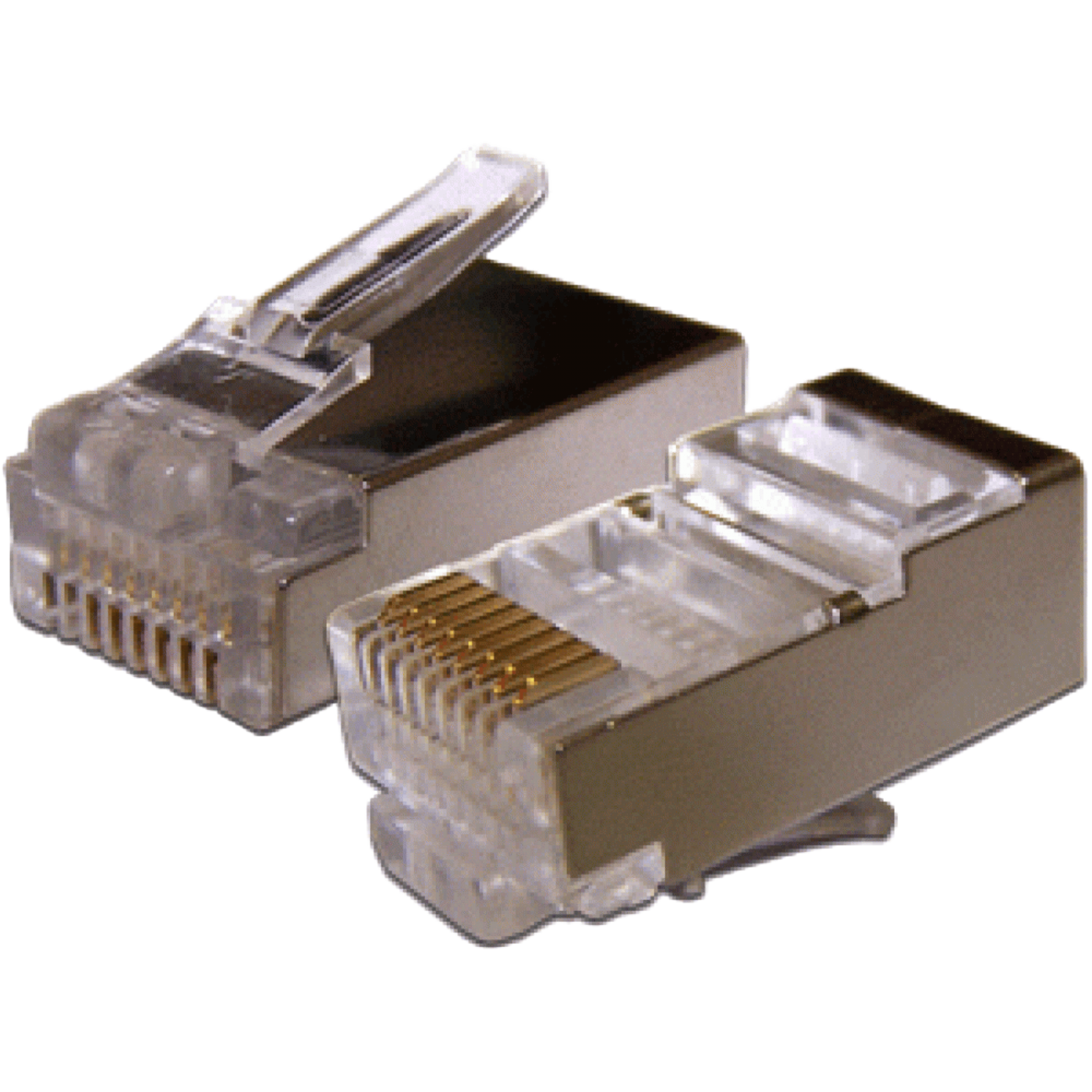

Внешний вид TWT-PL45/S-8P8C-6T
Как обжать коннектор RJ-45 TWT-PL45/S-8P8C-6T?

Снимите оболочку кабеля, расположите проводники по схеме T568B или T568A (одной на обоих концах шнура), подрежьте их ровно, вставьте до упора в коннектор и обожмите обжимным инструментом для RJ-45. Экран кабеля должен быть соединён с металлическим кожухом коннектора. Для защиты от перегиба применяйте защитные колпачки TWT-BO-6.0-xx/100.

Какую категорию кабеля нужно выбирать для коннектора TWT-PL45/S-8P8C-6T?

Категория коннектора должна соответствовать категории кабеля и остальных компонентов линии (категория определяется самым слабым компонентом). Экранированные коннекторы применяйте только с экранированным кабелем и экранированным оборудованием.

Сколько коннекторов в упаковке TWT-PL45/S-8P8C-6T?

В упаковке 100 штук коннекторов, это удобно для серийного изготовления патч-кордов.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
TWT-PL45/S-8P8C-6T пчк 330 × 20 × 230 0.369 0.001518

Коды товаров (1)

  • Коннектор RJ45 STP 8P8C, универсальный, для толстого кабеля, cat.6, 100 шт.
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
