Рама монтажная 19'', 3 плинта, горизонтальная, 1U

Рама монтажная 19'', 3 плинта, горизонтальная, 1U TWT-RM10-3P-H: характеристики, описание, назначение и применение в проектах СКС, ЦОД и инженерной инфраструктуры LANMASTER.
TWT-RM10-3P-H

Монтажная рама предназначена для установки 10-парных плинтов TWT-LSA10-xxx в 19" шкафы и стойки.

Рама позволяет установить до 3 плинтов, максимальная емкость рамы - 30 пар.

Рама оснащена скобами для организации кабельных потоков.

Благодаря утопленной конструкции рамы установленные плинты не выступают за фронтальную поверхность стойки.

Ориентация плинтов - горизонтальная.

Наиболее частые вопросы и ответы

Для чего предназначена монтажная рама для плинтов TWT-RM10-3P-H?

Монтажная рама предназначена для установки 10-парных плинтов TWT-LSA10-xxx в 19- или 10-дюймовые шкафы и стойки; рама для 19" вмещает до 20 плинтов (максимальная ёмкость 200 пар) и в зависимости от исполнения устанавливается вертикально или горизонтально. Материал — нержавеющая сталь.

Рама монтажная 19'', 3 плинта, горизонтальная, 1U TWT-RM10-3P-H

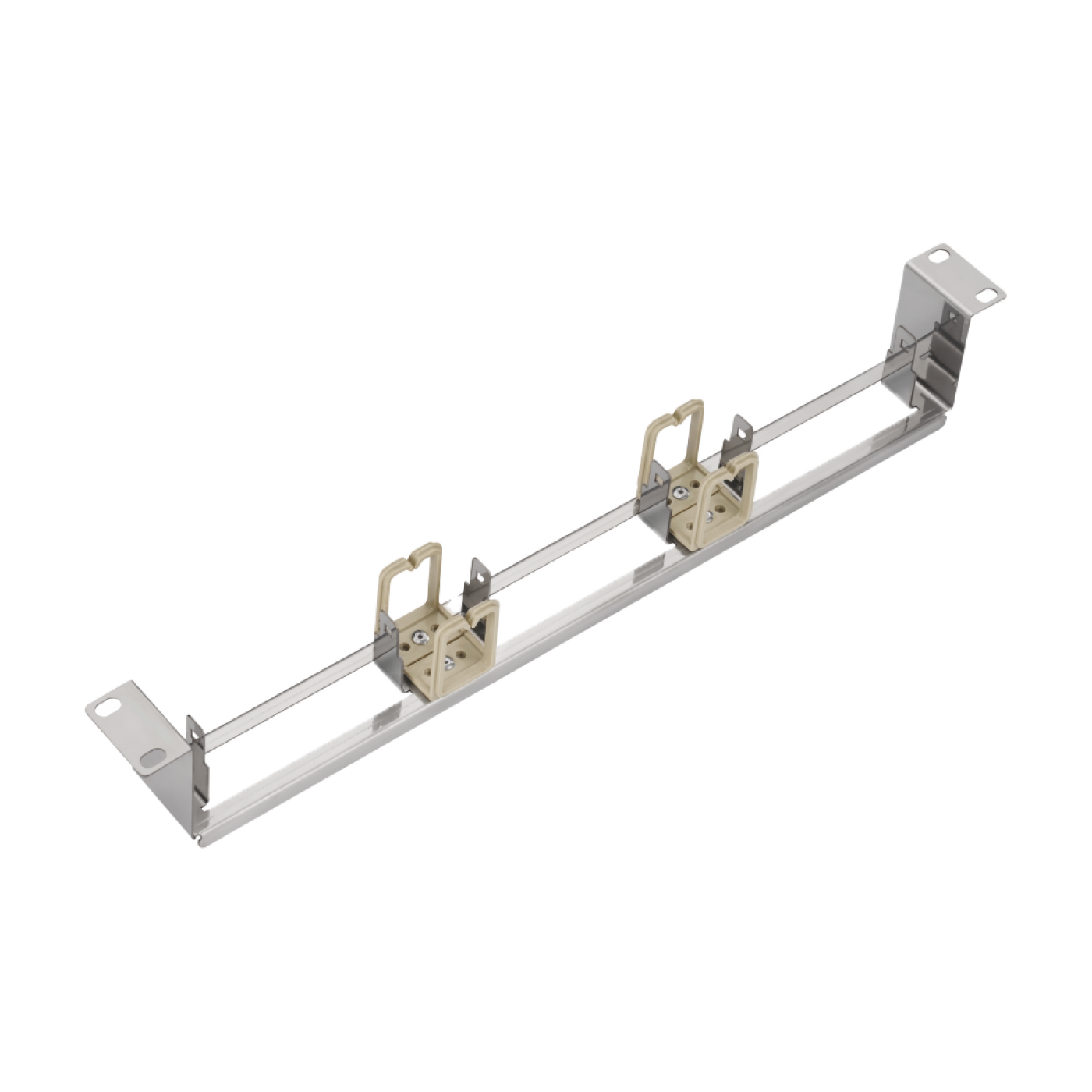

Внешний вид TWT-RM10-3P-H
Как установить монтажную раму для плинтов TWT-RM10-3P-H?

Закрепите раму на направляющих шкафа, установите плинты и разведите кабели по ёмкости рамы; оставьте место для укладки кабеля.

Каким инструментом заделывают пары на плинты LSA, к которым относится TWT-RM10-3P-H?

Пары кабеля заделывают на контакты LSA (врезающиеся в изоляцию) ударным инструментом с лезвием для контактов LSA: проводники укладываются в контакты по цветовому коду, а инструмент одновременно продавливает их и срезает излишки. Не заделывайте проводники отвёрткой.

Как маркировать линии на плинтах LSA при использовании TWT-RM10-3P-H?

Для маркировки линий используйте откидную рамку для таблички, устанавливаемую поверх 10-парного плинта или магазина защиты, и вставки с цифрами. Номера линий записывайте в соответствии с проектной документацией и обновляйте при перекоммутации.

Не нашли ответ на свой вопрос?

Массо-габаритные показатели (упаковка)

Одно изделие

Код товара Единица измерения длина × ширина × высота (мм) Вес (кг) Объем (м3)
TWT-RM10-3P-H шт 480 × 50 × 80 0.315 0.00192

Коды товаров (1)

  • Рама монтажная 19'', 3 плинта, горизонтальная, 1U
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
