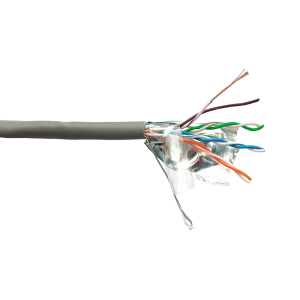

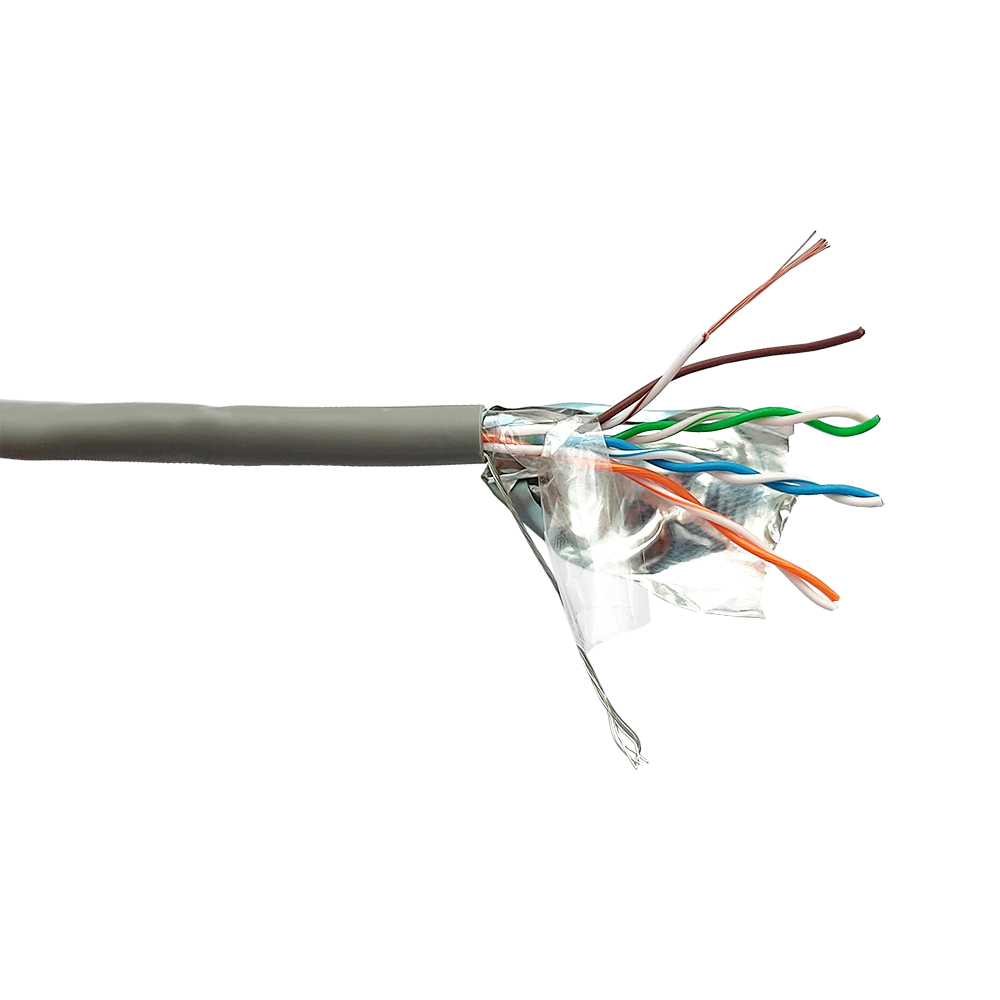

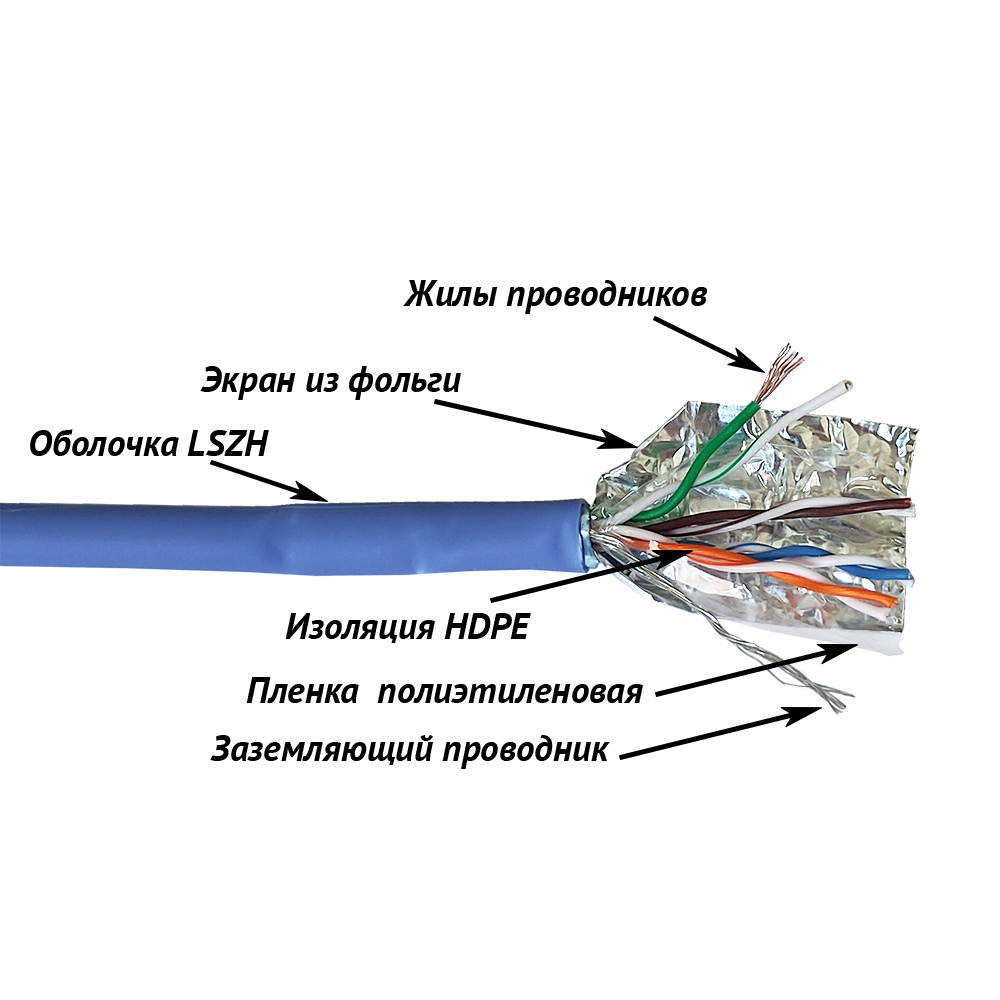

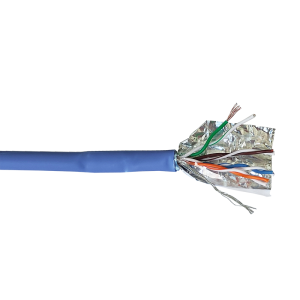

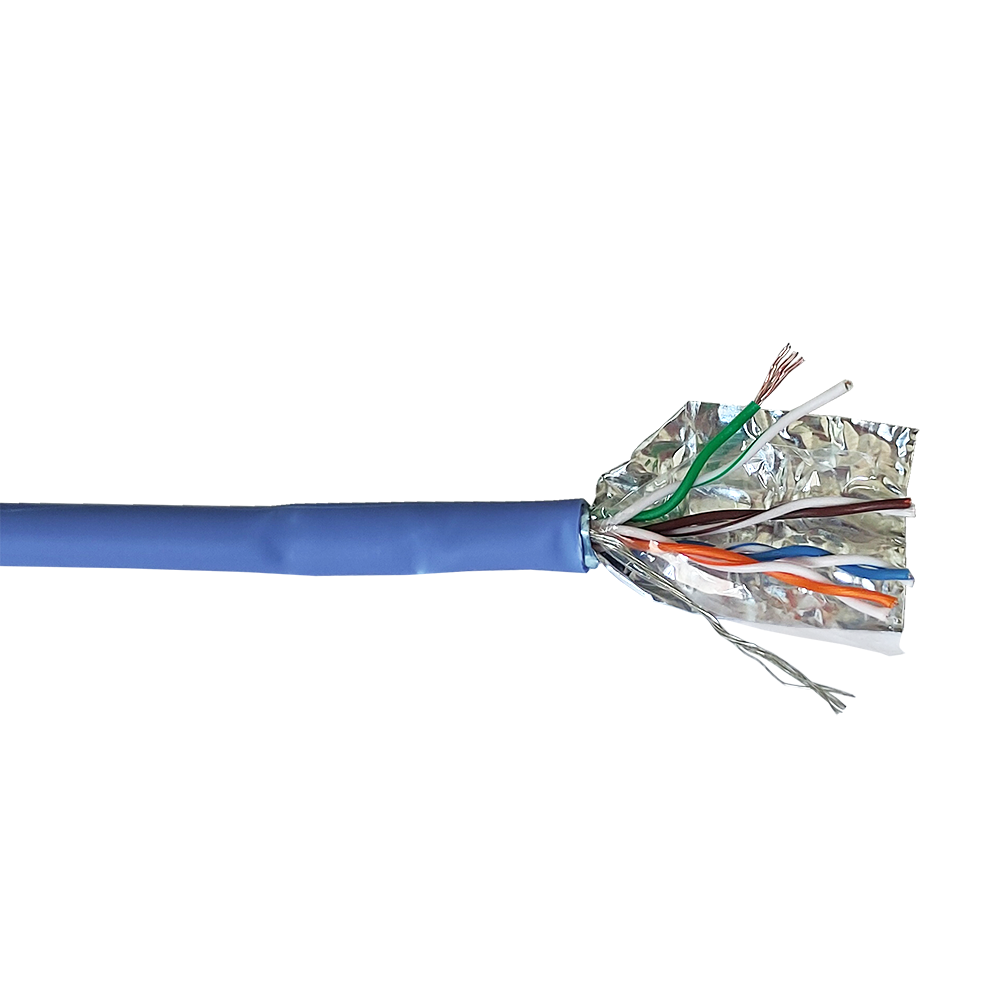

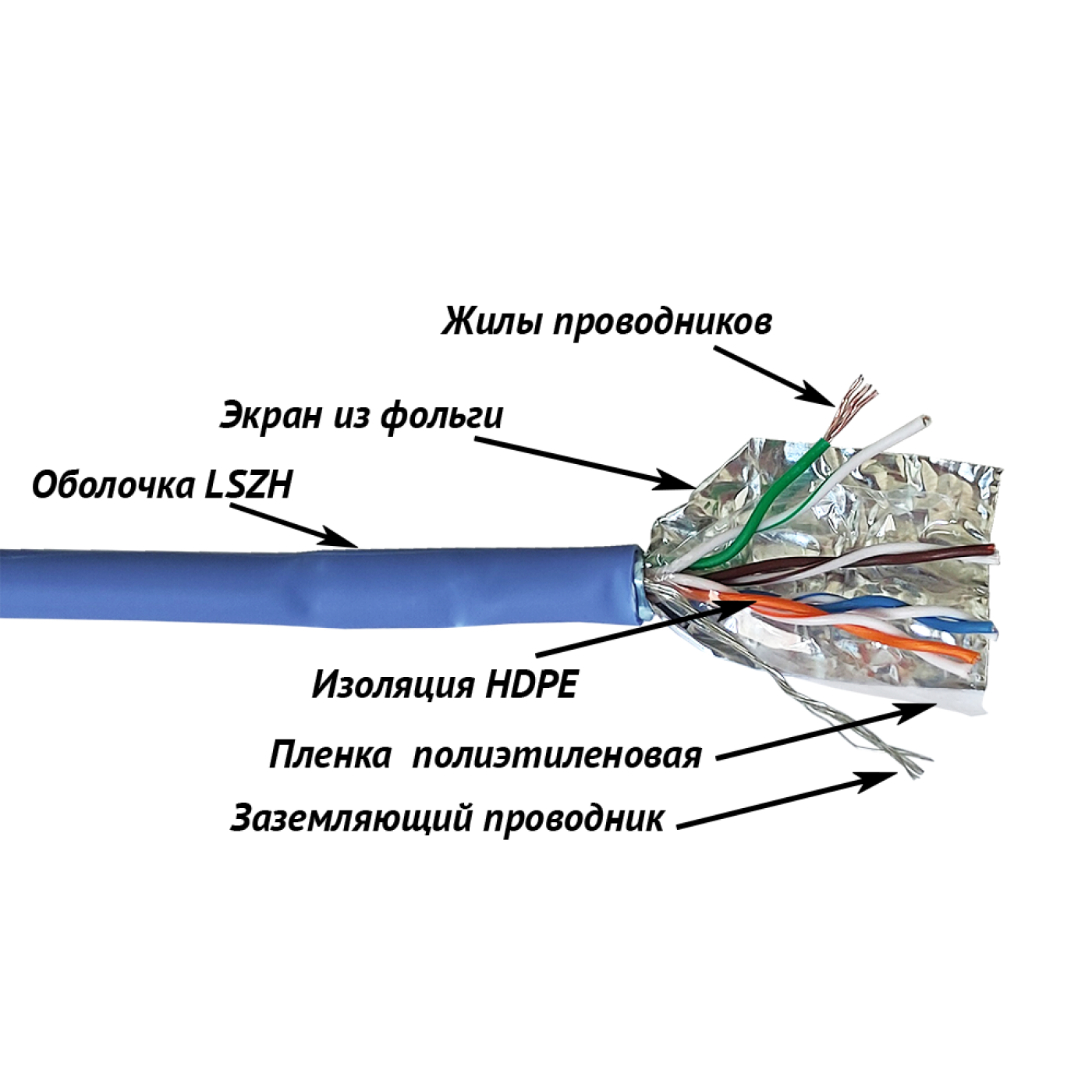

Кабель состоит из 4-х пар многожильных медных проводников. Диаметр проводника 26AWG. Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Четыре витых пары заключены в общий экран из фольги и оболочку из LSZH (низкодымящая, не содержит галогенов).
Характеристики кабеля:
Характеристика
Значение
Тип проводника
Stranded (многожильный)
Диаметр проводника
26 AWG
Тип изоляции
HDPE (полиэтилен высокой плотности)
Тип оболочки
LSZH (низкодымящая, не содержит галогенов)
Диаметр кабеля
5.40 ± 0.20 мм
Номинальная скорость распространения сигнала (Nomal velocity propagation)
Пара 1 "голубой/бело-голубой"; Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый".
Передаточные характеристики кабеля:
Frequency (MHz)
IL
MAX. (dB/100m)
NEXT
MIN. (dB/100m)
ACR
MIN. (dB/100m)
PS.NEXT
MIN. (dB/100m)
PS.ACR
MIN. (dB/100m)
ACRF
MIN. (dB/100m)
PS.ACRF
MIN. (dB/100m)
R.L.
MIN. (dB/100m)
1
3.2
65.3
62.1
62.3
59.1
63.8
60.8
20.00
4
6.0
56.3
50.3
53.3
47.3
51.7
48.7
23.0
8
8.5
51.8
43.3
48.8
40.3
45.7
42.7
24.5
10
9.5
50.3
40.8
47.3
37.8
43.8
40.8
25.0
16
12.1
47.3
35.2
44.3
32.2
39.7
36.7
25.0
20
13.6
45.8
32.2
42.8
29.2
37.8
34.8
25.0
25
15.2
44.3
29.1
41.3
26.1
35.8
32.8
24.2
31.25
17.1
42.9
25.8
39.9
22.8
33.9
30.9
23.3
62.5
24.8
24.8
13.6
35.4
10.6
27.8
24.8
20.7
100
32.0
35.3
32.3
0.3
23.8
20.8
20.80
19.0
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
Информация для заказа (3)
Код товара
Наименование
LAN-5EFTP-PT-LSZH-BL

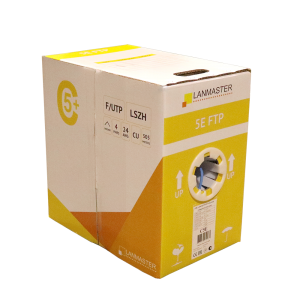

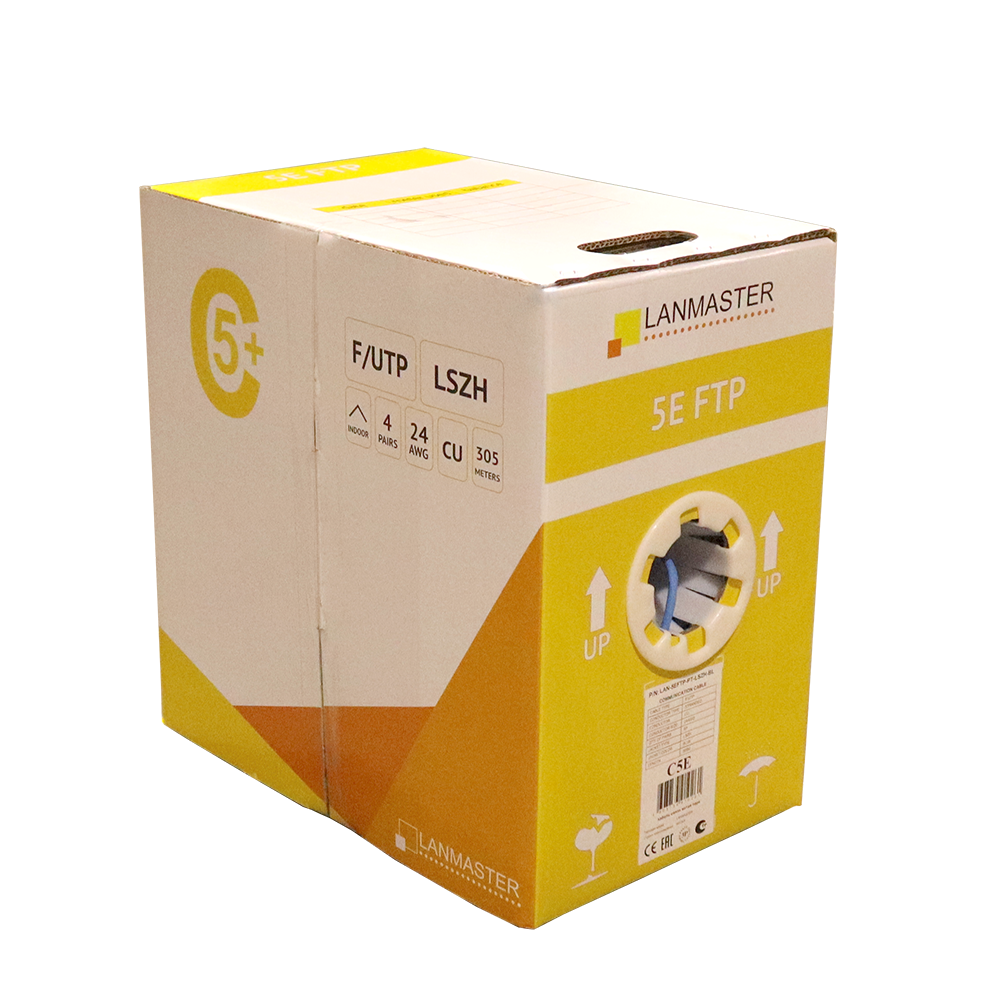

Кабель LANMASTER патч-кордовый FTP, 4x2, кат 5E, 100Mhz, LSZH, синий, 305 м
