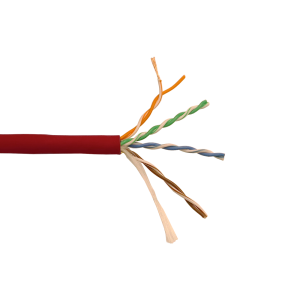

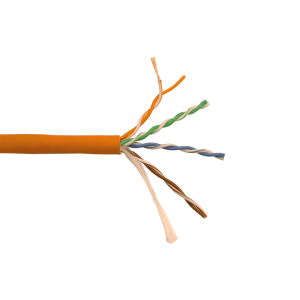

Кабель состоит из 4-х пар многожильных медных проводников. Диаметр проводника 24AWG. Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Четыре витых пары заключены в общую оболочку из LSZH (низкодымящая, не содержит галогенов).
Современные высокоскоростные сети предъявляют очень высокие требования по управлению кабельной системой.
И здесь не обойтись без использования патч-кордов различного цвета. Цветовая идентификация патч-кордов очень эффективна при управлении многопортовой системой.
Профессиональные системные администраторы уже давно используют принцип подключения разного типа оборудования, и даже оборудования, обслуживающего разные группы пользователей, или с разных этажей, патч-кордами своего цвета. Экономя, тем самым, свое время на подключение и перекоммутирование пользователей, и, сводя к минимуму, время простоя высокоскоростных сетей.
Характеристики кабеля:
| Характеристика |
Значение |
| Тип проводника |
Stranded (многожильный) |
| Диаметр проводника |
24 AWG |
| Тип изоляции |
HDPE (полиэтилен высокой плотности) |
| Тип оболочки |
LSZH (низкодымящая, не содержит галогенов) |
| Диаметр кабеля |
5,3± 0.20 мм |
| Волновое сопротивление |
100 ± 15 Ом |
Максимальная взаимная ёмкость
(Mutual Capacitance) |
56 pF/M MAX |
Максимальное рассогласование cопротивления
пары постоянному току
(DC Resistance Unbalance of a pair) |
5% |
Максимальное рассогласование ёмкости
пара-земля
(Capacitance Unbalance pair to Ground) |
330 пФ/100м |
Номинальная скорость распространения сигнала
(Nomal velocity propagation) |
71% |
Разность между перекрёстными
наводками и затуханием
(Attenuation to crosstalk ratio) |
при 100 МГц мин. 8.9 дБ станд. 13.9 дБ |
| Сертификация лабораториями |
3P и ETL |
| Соответствует стандартам |
UL444, EN50173-1, ISO/IEC 11801, TIA-568-C.2 CAT 5E |

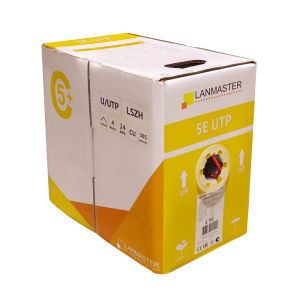

| Количество метров в коробке |
305 м |
| Цветовая кодировка |
Пара 1 "голубой/бело-голубой"
Пара 2 "оранжевый/бело-оранжевый";
Пара 3 "зеленый/бело-зеленый";
Пара 4 "коричневый/бело-коричневый".
|
Передаточные характеристики кабеля:
Frequency
(MHz) |
IL
MAX.
(dB/100m)
|
NEXT
MIN.
(dB/100m)
|
PS.NEXT
MIN.
(dB/100m)
|
ACR
MIN.
(dB/100m)
|
PS.ACR
MIN.
(dB/100m)
|
ACRF
MIN.
(dB/100m)
|
PS.ACRF
MIN.
(dB/100m)
|
RL
MIN.
(dB/100m)
|
| 1 |
2.45
|
65.30 |
62.30 |
62.85 |
59.85 |
63.80 |
60.80 |
20.00 |
| 4 |
4.86 |
56.27 |
53.27 |
51.41 |
48.41 |
51.76 |
48.76 |
23.01 |
| 8 |
6.92 |
51.75 |
48.75 |
44.84 |
41.84 |
45.74 |
42.74 |
24.52 |
| 10 |
7.76 |
50.30
|
47.30
|
42.54
|
39.54
|
43.80 |
40.80 |
25.00 |
| 16 |
9.90 |
47.24 |
44.24
|
37.34
|
34.34
|
39.72 |
36.72 |
25.00 |
| 20 |
11.12 |
45.78
|
42.78
|
34.66
|
31.66 |
37.78 |
34.78 |
25.00 |
| 25 |
12.50 |
44.33
|
41.33
|
31.83
|
28.83 |
35.84 |
32.84 |
24.17 |
| 31.25 |
14.07 |
42.88
|
39.88
|
28.81
|
25.81 |
33.90 |
30.90 |
23.33 |
| 62.5 |
20.39 |
38.36
|
35.36
|
17.97
|
14.97 |
27.88 |
24.88 |
20.74 |
| 100 |
26.37 |
35.30
|
32.30
|
8.93
|
-/- |
23.80 |
20.80 |
18.99 |
| 150 |
33.05 |
32.66
|
29.66
|
-/-
|
-/- |
20.28 |
17.28 |
17.47 |
| 200 |
38.91 |
30.78
|
27.78 |
-/-
|
-/- |
17.78 |
14.78 |
16.40 |
| 250 |
44.22 |
29.33
|
26.33 |
-/-
|
-/- |
15.84 |
12.84 |
15.57 |
| 300 |
49.17 |
28.14
|
25.14 |
-/-
|
-/- |
14.26 |
11.26 |
14.89 |
| 350 |
53.82 |
27.14
|
24.14 |
-/-
|
-/- |
12.92 |
9.92 |
14.31 |
|

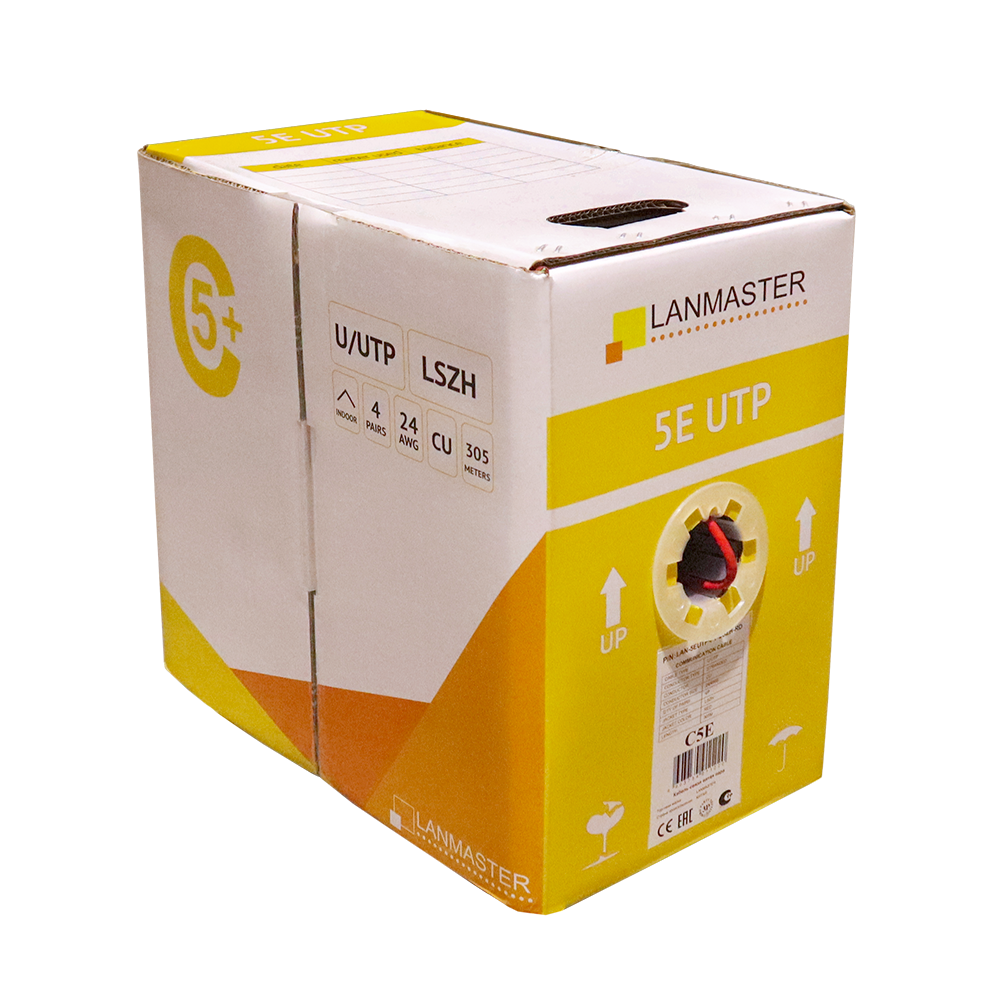

-1000x1000.png "Кабель LANMASTER патч-кордовый UTP, 4x2, кат 5E, 350Mhz, LSZH, 305 м")

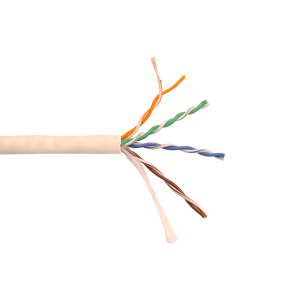

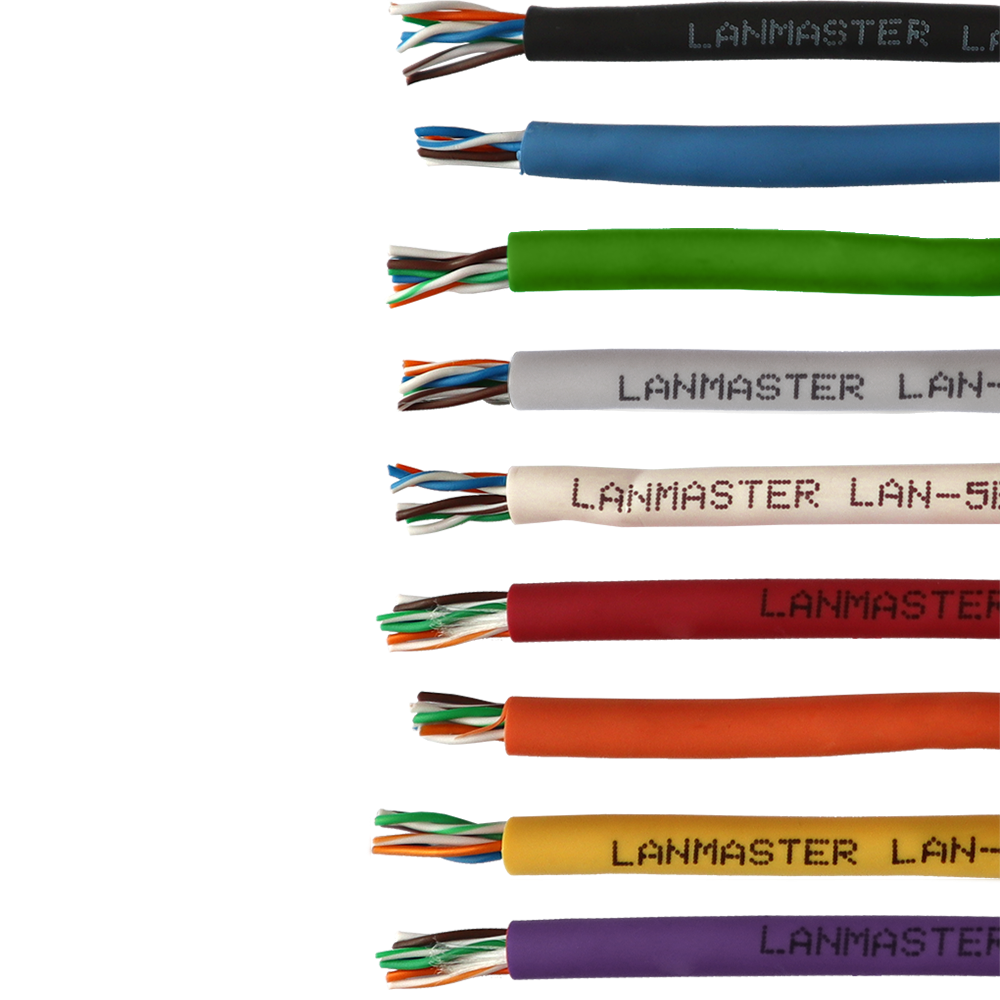

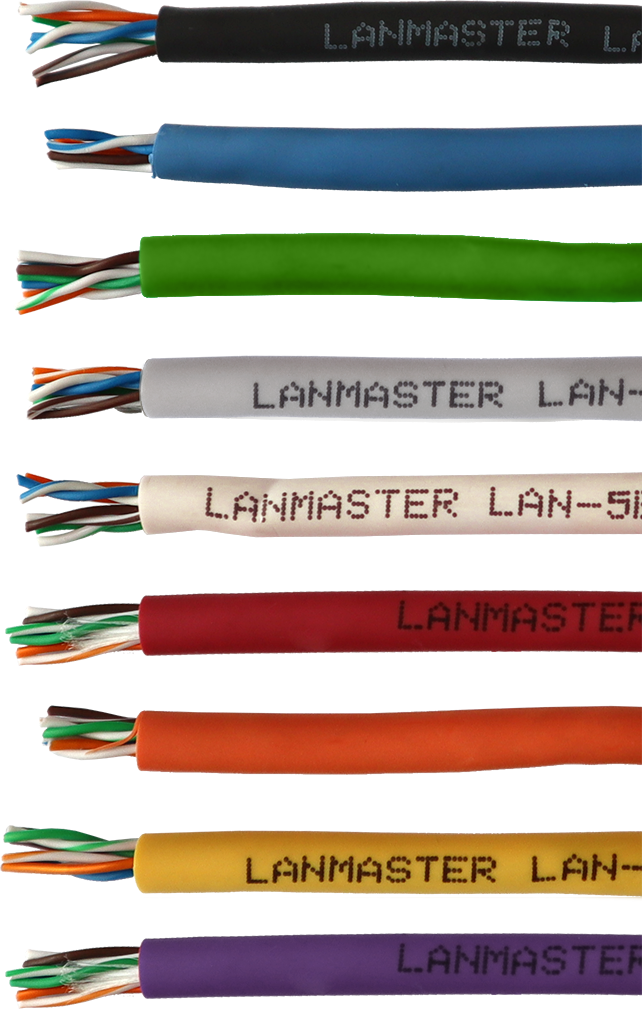

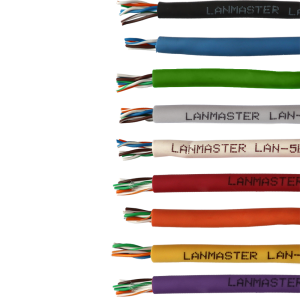

Белый (WH)

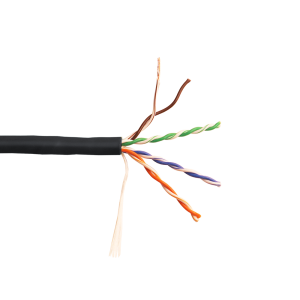

Чёрный (BK)
Синий (BL)
Зелёный (GN)

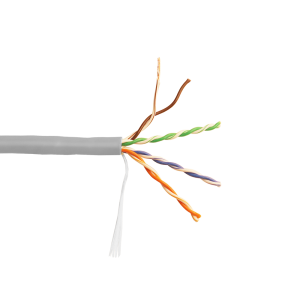

Серый (GY)
Красный (RD)
Оранжевый (OR)
Желтый (YL)
