Кабель Distribution внешний

Кабель Distribution внешний

Артикул: LAN-OFC-DOnn-yy-zz

Кабель Distribution внешний

Применяется в качестве распределительного кабеля для прокладки в кабельных лотках, в кабельных каналах, трубах, блоках, тоннелях, а также для наружной прокладки по внешним фасадам зданий.

Конструкция кабеля:

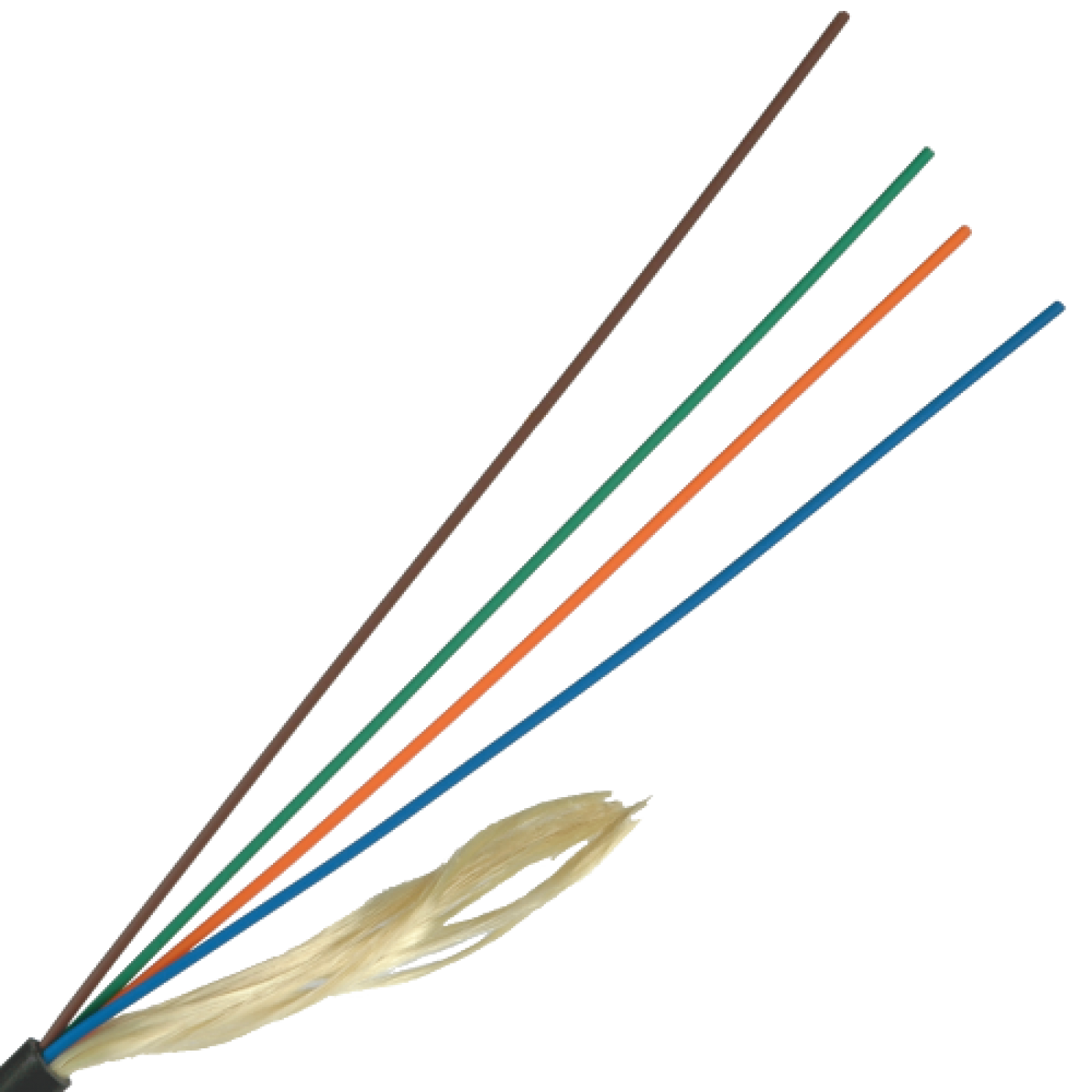

Кабель содержит пучок оптических волокон в буферном покрытии, на который наложен слой упрочняющих арамидных нитей. Оболочка кабеля изготавливается из полиэтилена.

Цвет оболочки кабеля - черный.

Цветовая идентификация оптических волокон в буферном покрытии:

Волокна 1-12 Волокна 13-24
1 Синий 13 Синий + 1 метка
2 Оранжевый 14 Оранжевый + 1 метка
3 Зеленый 15 Зеленый + 1 метка
4 Коричневый 16 Коричневый + 1 метка
5 Серый 17 Серый + 1 метка
6 Белый 18 Белый + 1 метка
7 Красный 19 Красный + 1 метка
8 Черный 20 Черный + 1 метка
9 Желтый 21 Желтый + 1 метка
10 Фиолетовый 22 Фиолетовый + 1 метка
11 Розовый 23 Розовый + 1 метка
12 Бирюзовый 24 Бирюзовый + 1 метка

 Массогабаритные характеристики:

Кол-во ОВ в кабеле
Диаметр кабеля, (±0.2) ммВес кабеля, (±5) кг/км
2
4,0
14,1
4
4,5
18,0
8
5,0
30,0
16
7,0
40,0
24
7,2
55,0

Параметры эксплуатации:

Минимальный радиус изгиба Без растяжения 10 диаметров кабеля
С макс. растяжением 20 диаметров кабеля
Температурный диапазон(℃) Монтаж -10°С…+60°С
Транспортировка и хранение -20°С…+60°С
Эксплуатация -20°С…+60°С
Срок службы 25 лет

 Технические параметры кабеля:

Параметр Значение
1 Допустимое растягивающее усилие Кратковременное воздействие 660 Н
2 Допустимое раздавливающее усилие Кратковременное воздействие 1000 (Н/100мм)

Применяемые оптические волокна:

SU Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
S2 Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)
S5 Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655)
S7 Одномодовое с низкими потерями затухания на изгибе (рекомендация  ITU-T G.657)
M1 Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
M2 Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
M3 Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
M4 Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)
Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.

Информация для заказа (5)

Код товара Наименование
LAN-OFC-DO2-S7-PE ВО кабель внешний, Distribution, PE, 2 волокна, SM, G.657, черный Добавить в список
LAN-OFC-DO4-S7-PE ВО кабель внешний, Distribution, PE, 4 волокна, SM, G.657, черный Добавить в список
LAN-OFC-DO8-S7-PE ВО кабель внешний, Distribution, PE, 8 волокон, SM, G.657, черный Добавить в список
LAN-OFC-DO16-S7-PE ВО кабель внешний, Distribution, PE, 16 волокон, SM, G.657, черный Добавить в список
LAN-OFC-DO24-S7-PE ВО кабель внешний, Distribution, PE, 24 волокна, SM, G.657, черный Добавить в список
