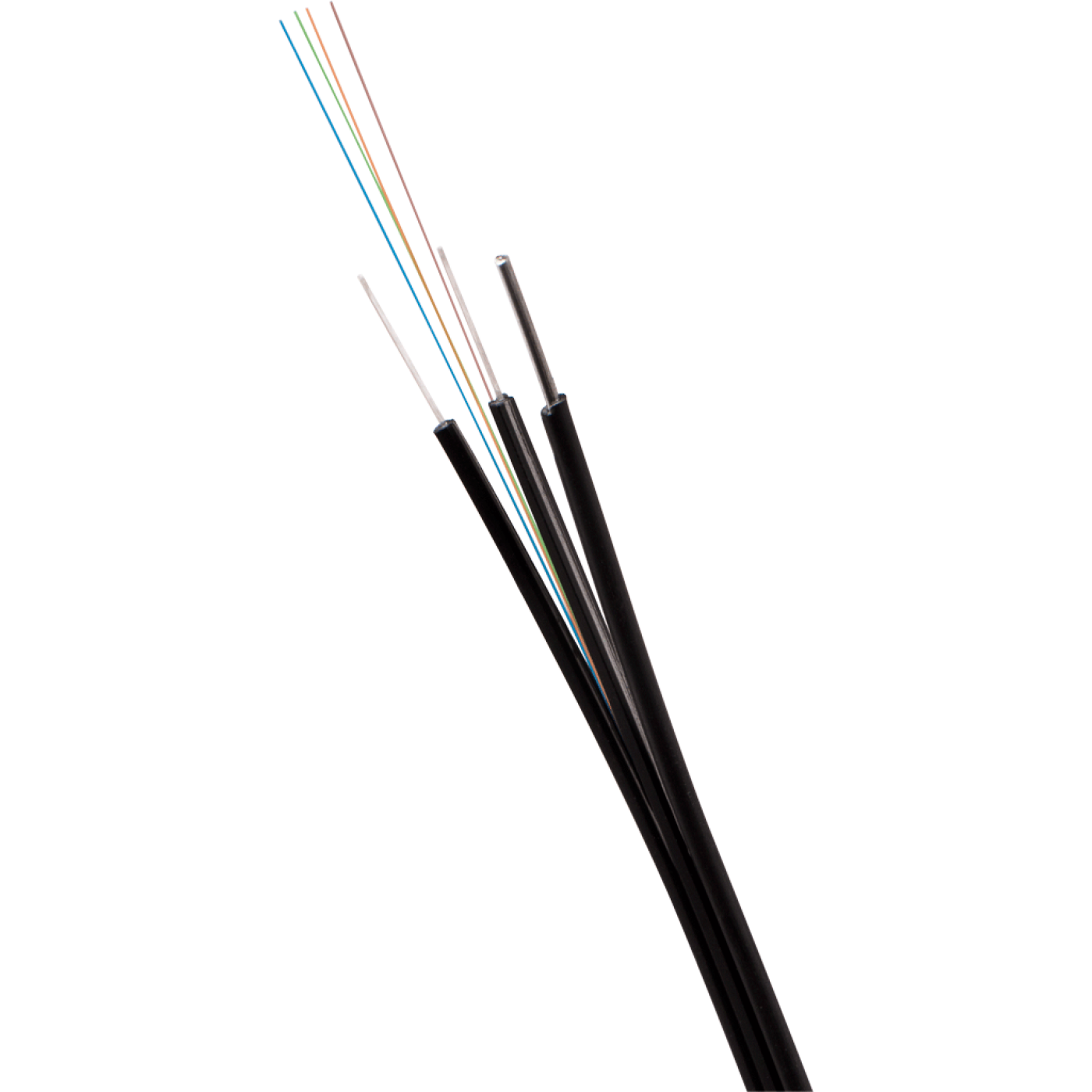

Абонентский кабель для сетей FTTH, имеет гибкую конструкцию и небольшие размеры. Два силовых элемента защищают от механических воздействий. Трос из стальной проволоки для подвеса объединен с кабелем в общую конструкцию в форме "восьмерки". Оболочка кабеля изготовлена из полиэтилена. Цвет оболочки кабеля - черный.
Конструкция:
Массогабаритные характеристики
| Кол-во волокон |
1-4 |
| Габариты кабеля (±0.2）мм |
2.5*6 |
| Вес кабеля（±2） кг/км |
17 |
Цветовая идентификация оптических волокон
| № |
Волокна 1-4 |
| 1 |
Синий
|
| 2 |
Оранжевый
|
| 3 |
Зеленый
|
| 4 |
Коричневый
|
Параметры эксплуатации
| Минимальный радиус изгиба |
Без растяжения |
30 диаметров кабеля |
| С растяжением |
60 диаметров кабеля |
| Температурный диапазон（℃） |
Монтаж |
-20~+60 |
| Транспортировка и хранение |
-20~+60 |
| Эксплуатация |
-20~+60 |
Технические параметры кабеля
| № |
Параметр |
Значение |
| 1 |
Допустимое растягивающее усилие (кратковременное воздействие) |
600 Н |
| 2 |
Допустимое раздавливающее усилие (кратковременное воздействие) |
1000 (Н/100мм) |
Коэффициенты затухания:
| Длина волны |
Ед.изм. |
Одномод G652 |
| 1550nm |
dB/km |
≤ 0.21 |
| 1310nm |
dB/km |
≤0.35 |
Применяемые оптические волокна:
| Обозначение |
Описание |
| SU |
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 |
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 |
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
| Номер по каталогу |
Описание |
| LAN-OFC-FOFn-yy-zz-Т |
ВО кабель внешний FTTH Drop с тросом, плоский, FRP, PE, n волокна, SM G657/ OS2 Ultra/OS2/OM1/OM2/OM3/OM4, черный |
n - количество волокон
yy - тип волокна (SU,S2, S5, S7, M1, M2, M3, M4)
zz - тип внешней оболочки - PE (полиэтилен)
T - трос |
