Применяется для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а также для прокладки внутри зданий, по внешним фасадам зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях.
Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. В качестве силовых элементов используется два стеклопластиковых прутка. На оптический модуль и силовые элементы накладывается оболочка из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением.
Цвет оболочки кабеля – черный.
Максимально возможное количество оптических волокон в кабеле – 8.

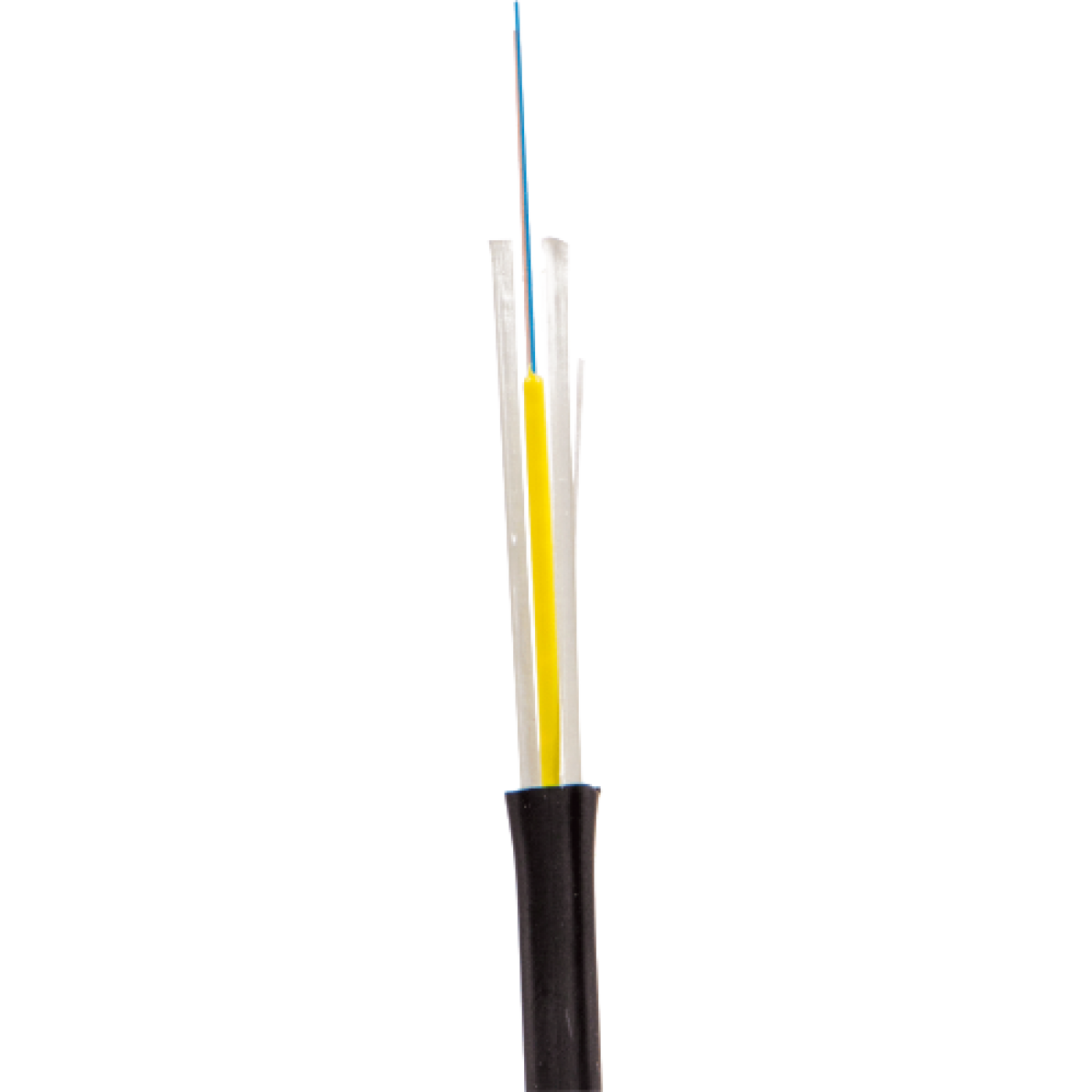

Конструкция кабеля
Цветовая идентификация оптических волокон:
| № |
Волокна 1-8 |
| 1 |
Синий |
| 2 |
Оранжевый |
| 3 |
Зеленый |
| 4 |
Коричневый
|
| 5 |
Серый |
| 6 |
Белый |
| 7 |
Красный
|
| 8 |
Черный
|
Массогабаритные характеристики
Кол-во ОВ в кабеле
|
До 4
|
От 6 до 8
|
Габаритные размеры кабеля, мм
|
2,0 х 4,4
|
2,4 х 5,6
|
Вес кабеля, кг/км
|
13,3
|
20,5
|
Параметры эксплуатации
Рабочая температура
|
-50°С…+70°С
|
Температура монтажа
|
-10°С…+50°С
|
Температура транспортировки и хранения
|
-50°С…+50°С
|
Минимальный радиус изгиба
|
не менее 10 диаметров кабеля
|
Срок службы
|
25 лет
|
Технические параметры кабеля
Оптический кабель стоек к указанным ниже воздействиям
Вид воздействия
|
Нормируемое значение
|
Критерии оценки
|
Монтажное растягивающее усилие
(ГОСТ Р МЭК 794-1-93 метод Е1)
|
400 Н (до 4 ОВ)
700 Н (от 6 до 8 ОВ)
|
Δα* ≤ 0,05 дБ отсутствие повреждений
|
Раздавливающее усилие
(ГОСТ Р МЭК 794-1-9З метод Е3)
|
1 кН/см
|
Динамические изгибы
(ГОСТ Р МЭК 794-1-93 метод Е6)
|
20 циклов на угол ±90°
|
Осевые закручивания
(ГОСТ Р МЭК 794-1-93 метод Е7)
|
10 циклов на угол ± 360° на длине 4 м
|
Удар (ГОСТ Р МЭК 794-1-93 метод Е4)
|
Энергия удара 1 Дж
|
Климатические воздействия*
(ГОСТ Р МЭК 794-1-93 метод F1)
|
диапазон температур
от - 50 °С до +70 °С;
2 цикла
время цикла ≥ 16 часов
|
Δα ≤ 0,05 дБ/км
|
* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.
Применяемые оптические волокна
SU
|
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
|
S2
|
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
S5
|
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
S7
|
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657)
|
M1
|
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
|
M2
|
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
|
M3
|
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
|
M4
|
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)
|
|
