ВО кабель, бронированный стал. лентой, самоподвесной, с тросом, внешний в PE, внешний

ВО кабель, бронированный стал. лентой, самоподвесной, с тросом, внешний в PE, внешний

Артикул: LAN-OFC-GYXTC8Snnyy1

ВО кабель, бронированный стал. лентой, самоподвесной, с тросом, внешний в PE, внешний

Назначение:

Предназначен для подвеса на опорах воздушных линий связи, столбах освещения, между зданиями и сооружениями.

Конструкция:

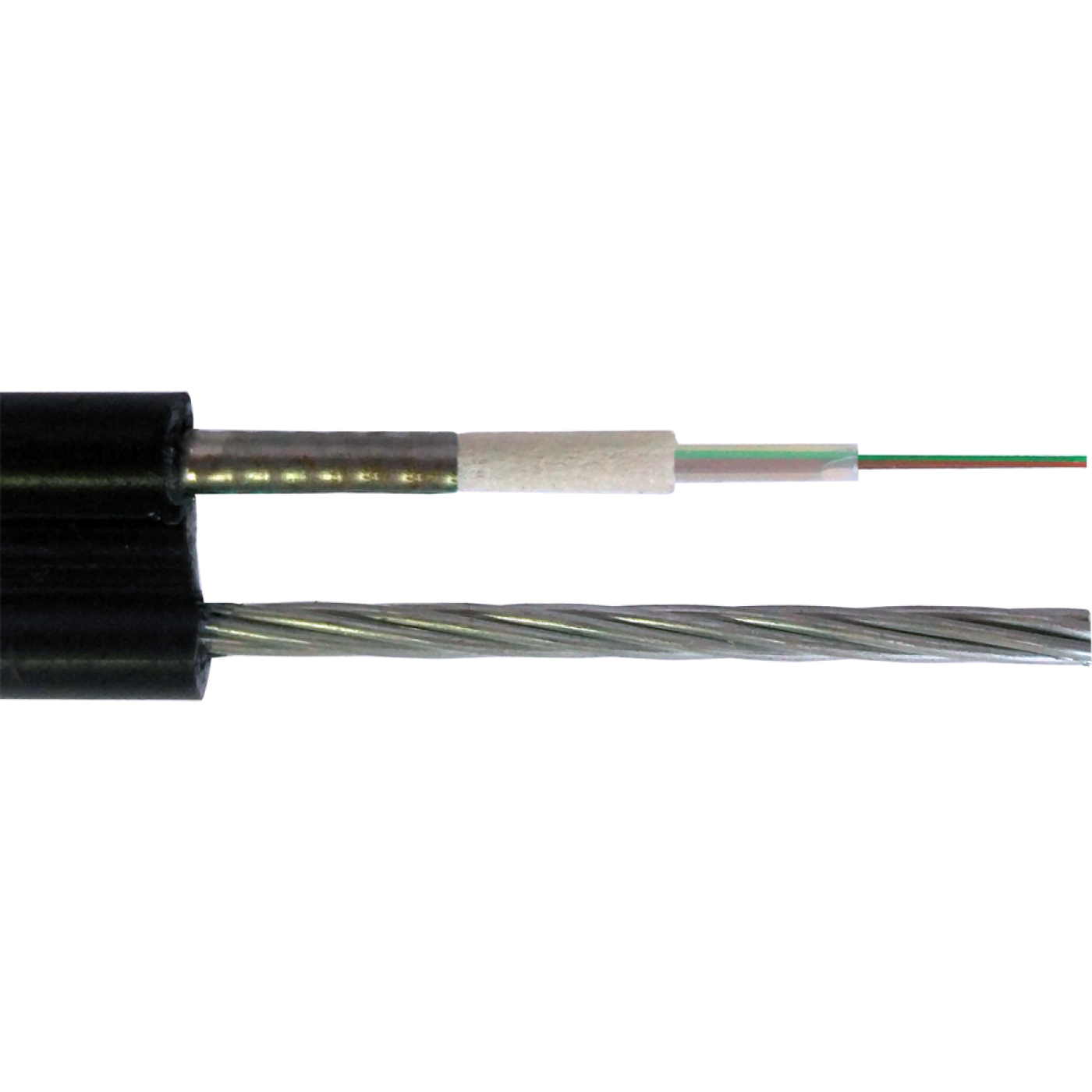

Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным наполнителем. На оптический модуль накладывается водоблокирующая и стальная лента. В качестве подвесного элемента используется стальной трос.  На оптический модуль и подвесной элемент накладывается оболочка из полиэтилена средней плотности.

Максимально возможное количество оптических волокон в кабеле – 24.

Цветовая идентификация оптических волокон

Волокна 1-12 Волокна 13-24
1 Синий 13 Синий + метка
2 Оранжевый 14 Оранжевый + метка
3 Зеленый 15 Зеленый + метка
4 Коричневый 16 Коричневый + метка
5 Серый 17 Серый + метка
6 Белый 18 Белый + метка
7 Красный 19 Красный + метка
8 Черный 20 Черный + метка
9 Желтый 21 Желтый + метка
10 Фиолетовый 22 Фиолетовый + метка
11 Розовый 23 Розовый + метка
12 Аква 24 Аква + метка


Массогабаритные характеристики

Кол-во волокон 2~8 10~12 14~24
Силовой элемент Материал Стальной трос
Диаметр (±0.05)мм 2.7 мм (0,9х7)
Оптический модуль Материал Полибутилентерефталат / PBT
Диаметр (±0.06)мм 1.8 2.0 2.8
Толщина(±0.03)мм 0.30 0.32 0.4
Макс. кол-во волокон на модуль 2~8 10~12 14~24
Броня Материал Стальная лента
Толщина(±0.03)мм 0.25
Внешняя оболочка Материал Полиэтилен средней плотности MDPE
Толщина(±0.2)мм 1.3-1.5
Диаметр кабеля (±0.5)мм

6.3 х 14.6 6.5 х 14.8 7.1 х 15.4
Вес кабеля(±10) кг/км 88 96 103


Параметры эксплуатации

Мин. радиус изгиба Без растяжения 10 диаметров кабеля
С макс. растяжением 20 диаметров кабеля
Температурный диапазон(℃) Монтаж -20~+60
Транспортировка и хранение -40~+70
Эксплуатация -40~+70


Технические параметры кабеля

Параметр Значение
1 Допустимое растягивающее усилие Кратковременное воздействие 2700 Н
Длительное воздействие 800 Н
2 Допустимое раздавливающее усилие Кратковременное воздействие 1000 (Н/100мм)
Длительное воздействие 300 (Н/100мм)
Номер по каталогу Описание
LAN-OFC-GYXTC8Snnyy1 ВО кабель, бронированный стал. лентой, с тросом, GYXTC8S, PE, внешний, nn х OS2 Ultra/OS2/OM1/OM2/OM3/OM4

nn – кол-во волокон

yy – тип волокна (SU,S2, S5, S7, M1, M2, M3, M4)

k =1 значение растягивающего усилия: 0.8кН

Применяемые оптические волокна:

SU Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
S2 Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)
S5 Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T; G.655)
S7 Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657)
M1 Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
M2 Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
M3 Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
M4 Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)
