English Бронированный кабель типа GYXTW, внешний, в оболочке PE
Назначение
Предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам.
Конструкция кабеля
 |
Кабель подразделяется на 2 типа: № 1 — LAN-OFC-GYXTWxxyy1, № 2 — LAN-OFC-GYXTWxxyy2.

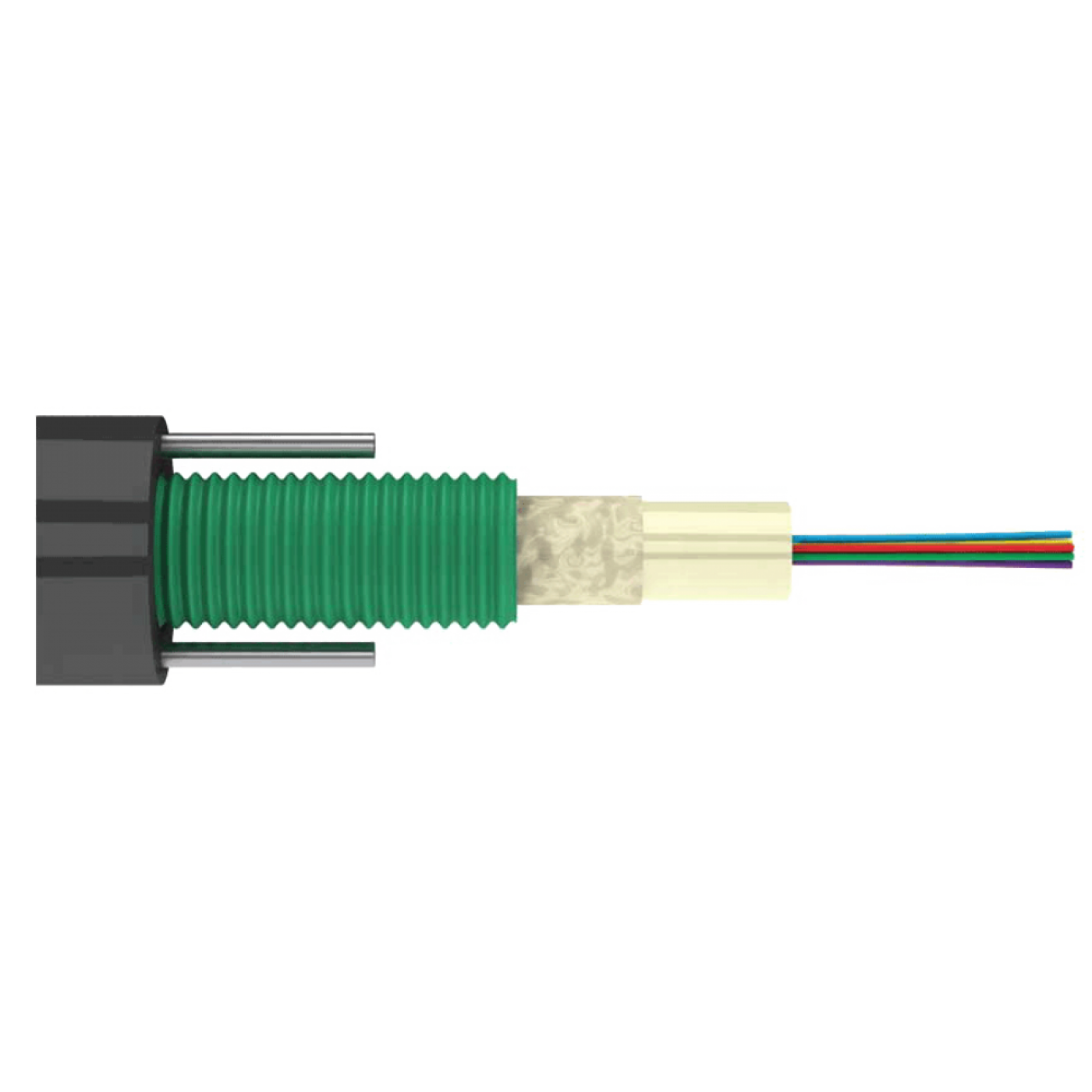

Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Поверх модуля возможно наложение водоблокирующей ленты (для LAN-OFC-GYXTWxxyy1), а также накладывается броня из гофрированной стальной ленты и оболочка из полиэтилена. Свободное пространство под гофрированной лентой заполнено гидрофобным гелем. В оболочке кабеля диаметрально противоположно расположены две стальные проволоки, которые выполняют функции силовых элементов.
Максимально возможное количество оптических волокон в кабеле — 24.
Цветовая идентификация оптических волокон
| № | Волокна 1–12 | № | Волокна 13–24 |
|---|---|---|---|
| 1 | Синий | 13 | Синий + 1 кольцо |
| 2 | Оранжевый | 14 | Оранжевый + 1 кольцо |
| 3 | Зеленый | 15 | Зеленый + 1 кольцо |
| 4 | Коричневый | 16 | Коричневый + 1 кольцо |
| 5 | Серый | 17 | Серый + 1 кольцо |
| 6 | Белый | 18 | Белый + 1 кольцо |
| 7 | Красный | 19 | Красный + 1 кольцо |
| 8 | Черный | 20 | Черный + 1 кольцо |
| 9 | Желтый | 21 | Желтый + 1 кольцо |
| 10 | Фиолетовый | 22 | Фиолетовый + 1 кольцо |
| 11 | Розовый | 23 | Розовый + 1 кольцо |
| 12 | Бирюзовый | 24 | Бирюзовый + 1 кольцо |
Массогабаритные характеристики
| Тип кабеля | LAN-OFC- GYXTWxxyy1 |
LAN-OFC- GYXTWxxyy2 |
||||
|---|---|---|---|---|---|---|
| Кол-во ОВ в кабеле | 2~8 | 10~12 | 14~24 | до 12 | до 16 | до 24 |
| Диаметр кабеля, (±0,2) мм | 7,9 | 8,1 | 8,5 | 7,3 | 7,5 | 7,8 |
| Вес кабеля, (±5) кг/км | 60 | 63 | 68 | 70,5 | 72,6 | 75,7 |
Параметры эксплуатации
| Тип кабеля | LAN-OFC-GYXTWxxyy1 | LAN-OFC-GYXTWxxyy2 |
|---|---|---|
| Рабочая температура | −40 °С…+70 °С | −60 °С…+70 °С |
| Температура монтажа | −20 °С…+60 °С | −30 °С…+50 °С |
| Температура транспортировки и хранения | −40 °С…+70 °С | −60 °С…+70 °С |
| Минимальный радиус изгиба | 10 диаметров кабеля (без растяжения), 20 диаметров кабеля (с макс. растяжением) | не менее 15 диаметров кабеля |
| Срок службы | 25 лет | 25 лет |
Технические параметры кабеля LAN-OFC-GYXTWxxyy2
Оптический кабель стоек к указанным ниже воздействиям.
| Вид воздействия | Нормируемое значение | Критерии оценки |
|---|---|---|
| Растягивающее усилие (ГОСТ Р МЭК 794-1-93, метод Е1) | 2,7 кН | Δα* ≤ 0,05 дБ, отсутствие повреждений |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93, метод Е3) | 0,5 кН/см | |
| Динамические изгибы (ГОСТ Р МЭК 794-1-93, метод Е6) | 20 циклов на угол ±90° | |
| Осевые закручивания (ГОСТ Р МЭК 794-1-93, метод Е7) | 10 циклов | |
| на угол ±360° на длине 4 м | ||
| Удар (ГОСТ Р МЭК 794-1-93, метод Е4) | Энергия удара 10 Дж | |
| Водонепроницаемость (IEC 60794-1-2 п. 25, метод F5B) | Длина образца 3 м, время 24 часа | Отсутствие воды на конце отрезка |
| Климатические воздействия: стойкость к повышенной и пониженной температуре (ГОСТ Р МЭК 794-1-93, метод F1) | диапазон температур от минус 60 °С до 70 °С | Δα ≤ 0,05 дБ/км |
| 2 цикла | ||
| время цикла ≥ 16 часов | ||
| Климатические воздействия — атмосферные осадки (ГОСТ 20.57.406, метод 218-1) | 2 часа | Отсутствуют трещины и иные повреждения |
| Соляной туман (ГОСТ 20.57.406, метод 215-1) | 2 суток | |
| Роса, иней (ГОСТ 20.57.406, метод 206-1) | 2 часа | |
| Солнечное излучение (ГОСТ 20.57.406, метод 211-1) | 5 суток | |
| Каплепадение гидрофобного компаунда (IEC 60794-1-2, метод E14) | при 70 °С | Отсутствие каплепадения |
| Испытание напряжением (ГОСТ 2990-78) | Переменное напряжение 10 кВ частотой 50 Гц | Отсутствие пробоя |
| Электрическое сопротивление цепи «броня — земля (вода)» (ГОСТ 3345-76) | 2000 МОм·км | Больше нормируемого |
| Импульсный ток растекания (К.25 МСЭ-Т) | время 60 мкс, 105 кА | Δα* ≤ 0,05 дБ, отсутствие повреждений |
* Прирост затухания оптического волокна в кабеле на нормированных длинах волн.
Технические параметры кабеля LAN-OFC-GYXTWxxyy1
| № | Параметр | Значение | |
|---|---|---|---|
| 1 | Допустимое растягивающее усилие | Кратковременное воздействие | 1500 Н |
| Длительное воздействие | 600 Н | ||
| 2 | Допустимое раздавливающее усилие | Кратковременное воздействие | 1000 Н/100 мм |
| Длительное воздействие | 300 Н/100 мм | ||
Применяемые оптические волокна
| Код | Тип волокна |
|---|---|
| SU | Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D + G.657.A1) |
| S2 | Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 | Одномодовое с положительной ненулевой смещённой дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 | Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 | Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10, тип A1b) |
| M2 | Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10, тип A1a.1) |
| M3 | Многомодовое, с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10, тип A1a.2) |
| M4 | Многомодовое, с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10, тип A1a.3) |
| Номер по каталогу | Описание |
|---|---|
| LAN-OFC-GYXTWxxyyk | ВО кабель, бронированный стальной лентой, GYXTW, PE, внешний, xx × OS2 Ultra/OS2/OM1/OM2/OM3/OM4 |
xx — количество волокон
yy — тип волокна (SU, S2, S5, S7, M1, M2, M3, M4)
k — код значения растягивающего усилия: k = 1 — 0,6 кН; k = 2 — 2,7 кН
